Bơm dầu truyền nhiệt RY80-50-250 được thiết kế cho nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp, trong đó có ngành in và nhuộm dệt. Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm có khả năng duy trì dòng dầu tải nhiệt liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt trong dây chuyền.
Điểm mạnh của RY80-50-250 trong hệ thống nhuộm dệt nằm ở khả năng vận chuyển dầu nhiệt độ cao, tạo cột áp lớn để thắng trở lực đường ống và duy trì lưu lượng tuần hoàn ổn định.
Trong hệ thống sử dụng dầu tải nhiệt, RY80-50-250 không trực tiếp tạo nhiệt. Nhiệm vụ của bơm là đưa dầu đã được gia nhiệt từ nguồn nhiệt đến khu vực cần sử dụng nhiệt, sau đó đưa dầu quay trở lại để tiếp tục chu trình.
Quá trình tuần hoàn có thể hình dung đơn giản:
Nguồn gia nhiệt → RY80-50-250 → đường ống dầu nóng → thiết bị sử dụng nhiệt → đường hồi → nguồn gia nhiệt.
Khi bơm làm việc liên tục, dầu tải nhiệt cũng được luân chuyển liên tục. Nhờ đó, năng lượng nhiệt có thể được phân phối đều hơn trong hệ thống phục vụ sản xuất nhuộm dệt.
Tại điểm làm việc đang xét, Bơm dầu truyền nhiệt RY80-50-250 đạt lưu lượng 60 m³/h.
Lưu lượng này thể hiện lượng dầu mà bơm có thể tuần hoàn qua hệ thống trong một giờ tại điều kiện làm việc tương ứng. Đối với hệ thống nhuộm dệt sử dụng mạng đường ống dầu tải nhiệt, việc duy trì lưu lượng ổn định rất quan trọng vì nhiệt lượng phải được vận chuyển liên tục từ nguồn gia nhiệt tới các thiết bị công nghệ.
Nếu dòng dầu không ổn định, khả năng truyền nhiệt của hệ thống cũng có thể bị ảnh hưởng.
Một đặc điểm quan trọng của RY80-50-250 trong hệ thống nhuộm dệt là khả năng tạo cột áp 72 m tại lưu lượng 60 m³/h.
Trong thực tế, dầu tải nhiệt phải đi qua đường ống, van, các đoạn đổi hướng và thiết bị sử dụng nhiệt. Tất cả những thành phần này đều tạo ra tổn thất áp suất.
Cột áp 72 m cung cấp năng lượng thủy lực để dầu vượt qua những trở lực đó và tiếp tục tuần hoàn.
Vì vậy, RY80-50-250 đặc biệt phù hợp khi hệ thống yêu cầu đồng thời lưu lượng tương đối lớn và cột áp cao.

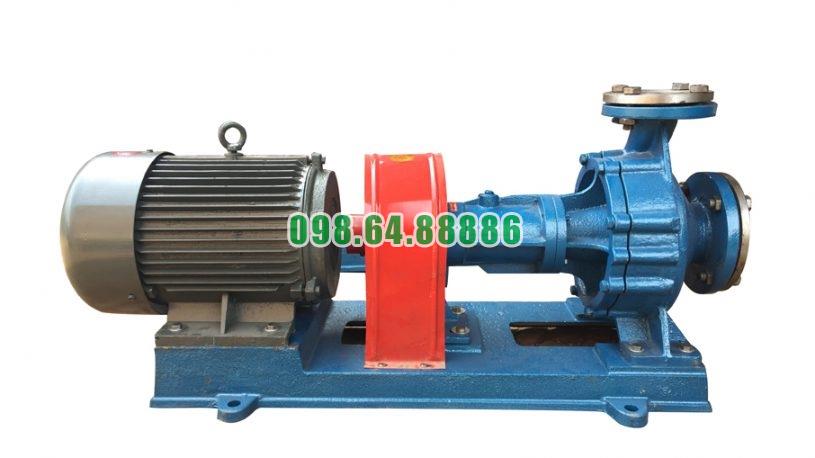

Động cơ 22 kW truyền chuyển động qua khớp nối mềm tới trục bơm. Bánh công tác quay ở khoảng 2.900 vòng/phút, truyền năng lượng cho dầu tải nhiệt.
Dầu đi vào cửa hút theo hướng trục, được bánh công tác gia tốc rồi đi ra cửa xả theo hướng hướng tâm. Quá trình này tạo ra lưu lượng và áp lực cần thiết để duy trì vòng tuần hoàn dầu nóng.
Đối với hệ thống nhuộm dệt, tốc độ ổn định của bơm có ý nghĩa trực tiếp đến khả năng giữ cho dòng dầu tải nhiệt vận chuyển liên tục trong toàn bộ mạng tuần hoàn.
Bơm dầu truyền nhiệt RY80-50-250 thuộc dòng RY chuyên dùng để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.
Theo phạm vi làm việc của dòng RY, nhiệt độ môi chất có thể lên tới 350°C.
Đây là đặc tính quan trọng đối với hệ thống nhuộm dệt sử dụng dầu tải nhiệt làm môi chất truyền nhiệt. Thay vì chỉ tập trung vào khả năng tạo lưu lượng, bơm còn phải có kết cấu phù hợp với môi trường nhiệt độ cao và vận hành liên tục.
Một ưu điểm đáng chú ý của RY80-50-250 là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Thiết kế này giúp cụm bơm gọn hơn và giảm nhu cầu bố trí thêm hệ thống nước làm mát riêng cho bơm.
Trong một dây chuyền nhuộm dệt có nhiều đường ống và thiết bị công nghệ, việc giảm bớt đường nước làm mát phụ trợ giúp khu vực lắp đặt bơm đơn giản hơn và thuận lợi hơn cho công tác kiểm tra, bảo dưỡng.
Khi sử dụng RY80-50-250, người vận hành không phải duy trì riêng một mạch nước làm mát cho cụm bơm theo thiết kế truyền thống.
Điều này giúp giảm số lượng đường ống, van và các điểm kết nối phụ trợ quanh bơm, phù hợp với yêu cầu vận hành liên tục của hệ thống dầu tải nhiệt.

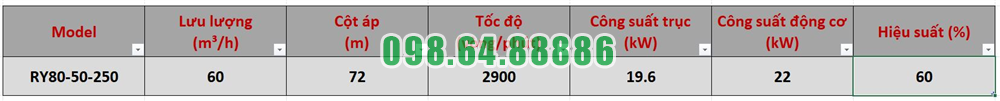

Tại điểm làm việc 60 m³/h – 72 m, RY80-50-250 sử dụng động cơ 22 kW.
Động cơ được nối trực tiếp với bơm thông qua khớp nối mềm. Công suất được truyền từ động cơ tới trục bơm, sau đó tới bánh công tác để tạo năng lượng cho dòng dầu.
Công suất trục của bơm tại điểm này khoảng 19,6 kW, trong khi động cơ có công suất danh định 22 kW. Sự lựa chọn này đáp ứng nhu cầu dẫn động bơm tại điểm làm việc thiết kế.
Để Bơm dầu truyền nhiệt RY80-50-250 phục vụ hệ thống nhuộm dệt hiệu quả, bơm cần được vận hành đúng điều kiện thiết kế.
Trước khi bơm dầu nóng, thiết bị phải được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu ở cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Trong quá trình hoạt động cần theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ thân bơm và nhiệt độ ổ trục.
Bơm cũng không nên vận hành dưới 30% lưu lượng thiết kế trong thời gian dài. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần có giải pháp phù hợp để bảo đảm lưu lượng tối thiểu qua bơm.
Điểm phù hợp của Bơm dầu truyền nhiệt RY80-50-250 trong ngành nhuộm dệt tập trung vào bốn yếu tố chính: khả năng vận chuyển dầu ở nhiệt độ cao, lưu lượng 60 m³/h, cột áp 72 m và kết cấu tản nhiệt tự nhiên.
Lưu lượng giúp duy trì lượng dầu tuần hoàn cần thiết, trong khi cột áp giúp dòng dầu vượt qua trở lực của mạng đường ống và thiết bị. Động cơ 22 kW cung cấp nguồn truyền động, còn thiết kế tản nhiệt tự nhiên giúp đơn giản hóa cụm bơm trong môi trường vận hành nhiệt độ cao.
Những đặc điểm này tạo nên một giải pháp phù hợp cho các hệ thống nhuộm dệt sử dụng dầu tải nhiệt làm môi chất truyền năng lượng.
Bơm dầu truyền nhiệt RY80-50-250 phục vụ hệ thống nhuộm dệt chủ yếu bằng cách duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị cần sử dụng nhiệt.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 có khả năng cung cấp cả lưu lượng và năng lượng thủy lực cần thiết cho hệ thống dầu nóng có trở lực tương đối lớn.
Khả năng làm việc với môi chất nhiệt độ cao cùng cơ chế tản nhiệt tự nhiên là những đặc điểm giúp RY80-50-250 phù hợp với môi trường sản xuất nhuộm dệt, nơi hệ thống gia nhiệt cần vận hành liên tục, ổn định và hạn chế tối đa sự phức tạp của các thiết bị phụ trợ
Nguyên tắc tuần hoàn dầu nóng liên tục của Bơm dầu truyền nhiệt RY80-50-250 dựa trên cơ chế làm việc của bơm ly tâm: bánh công tác quay liên tục để tạo chênh lệch áp suất, hút dầu tải nhiệt vào bơm và đẩy dầu ra đường ống với lưu lượng, cột áp cần thiết. Nhờ đó, dầu nóng được duy trì chuyển động trong hệ thống gia nhiệt thay vì bị ngưng đọng tại một vị trí.
Với điểm làm việc 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất động cơ 22 kW, RY80-50-250 phù hợp với nhiệm vụ tạo dòng tuần hoàn dầu nóng liên tục trong hệ thống công nghiệp.
RY80-50-250 có cửa hút bố trí theo hướng trục. Khi bánh công tác quay, vùng áp suất thấp được hình thành tại khu vực cửa hút, tạo điều kiện để dầu tải nhiệt từ đường ống hồi đi vào thân bơm.
Để quá trình hút diễn ra ổn định, van hút phải được mở hoàn toàn khi bơm làm việc. Bơm cũng phải được mồi đầy môi chất trước khi khởi động để tránh tình trạng có không khí trong buồng bơm làm gián đoạn dòng dầu.
Một nguyên tắc quan trọng để duy trì tuần hoàn liên tục là không dùng van hút để khống chế lưu lượng. Việc đóng bớt van hút có thể làm điều kiện hút xấu đi, tăng nguy cơ xâm thực và khiến bơm vận hành không ổn định.
Vì vậy, đường hút cần tạo điều kiện cho dầu đi vào bơm thuận lợi và liên tục.
Sau khi dầu đi vào bơm, bánh công tác quay với tốc độ 2.900 vòng/phút truyền năng lượng cơ học từ động cơ sang dòng chất lỏng.
Dầu được gia tốc trong bánh công tác và chuyển từ khu vực hút sang phía cửa xả. Quá trình này diễn ra liên tục khi động cơ hoạt động, nhờ đó tạo ra dòng dầu tuần hoàn ổn định trong hệ thống.
Đây chính là phần trung tâm trong nguyên tắc tuần hoàn dầu nóng liên tục của Bơm dầu truyền nhiệt RY80-50-250.
Động cơ truyền mô-men qua khớp nối mềm tới trục bơm. Trục tiếp tục truyền chuyển động đến bánh công tác, tạo ra quá trình hút và đẩy dầu liên tục.
Cụm ổ trục với hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto, giúp trục duy trì chuyển động ổn định trong quá trình bơm làm việc ở tốc độ cao.

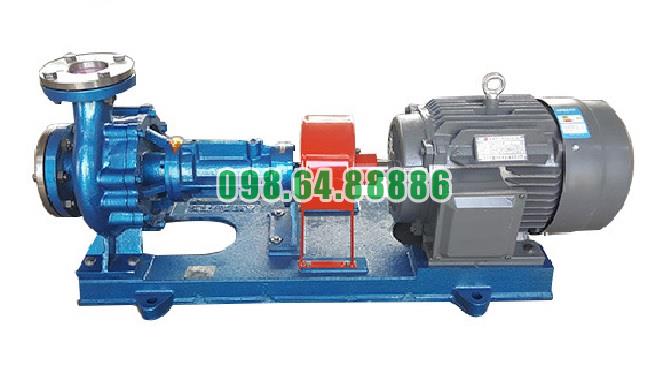

Cửa xả của RY80-50-250 được bố trí theo hướng tâm phương thẳng đứng. Sau khi nhận năng lượng từ bánh công tác, dầu được đẩy khỏi bơm và đi vào đường ống của hệ thống.
Tại điểm làm việc 60 m³/h, bơm tạo cột áp 72 m để giúp dòng dầu thắng trở lực trên đường ống và các thiết bị trong mạch tuần hoàn.
Dòng dầu nóng sau đó tiếp tục lưu chuyển trong hệ thống và quay trở lại phía hút của bơm, tạo thành quá trình tuần hoàn liên tục trong suốt thời gian thiết bị vận hành.
Khi khởi động RY80-50-250, van hút được mở hoàn toàn còn van xả được đóng để giảm tải khởi động. Sau khi bơm đạt tốc độ ổn định và áp suất xả được thiết lập, van xả phải được mở từ từ.
Quá trình mở van xả đưa dòng dầu từ trạng thái khởi động sang trạng thái tuần hoàn bình thường.
Bơm không được vận hành với van xả đóng quá lâu. Theo yêu cầu vận hành của dòng RY, thời gian chạy khi van xả đóng không được vượt quá 3 phút.
Khi van xả được mở đúng cách, dòng dầu mới có thể liên tục đi qua bơm và hệ thống, qua đó duy trì quá trình truyền nhiệt.
Tuần hoàn liên tục không chỉ có nghĩa là dầu phải chuyển động mà còn phải duy trì lưu lượng phù hợp.
RY80-50-250 không nên vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải làm việc ở mức lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả để bảo đảm vẫn có lượng dầu tối thiểu đi qua bơm.
Đây là nguyên tắc quan trọng giúp tránh tình trạng dòng tuần hoàn quá nhỏ và duy trì điều kiện làm việc ổn định cho thiết bị.
Trước khi đưa RY80-50-250 vào vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ. Dầu nóng được cho tuần hoàn qua thân bơm nhiều lần để nhiệt độ các bộ phận tăng dần.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt có kiểm soát giúp bơm thích nghi với điều kiện nhiệt độ trước khi bước vào chế độ tuần hoàn liên tục.
Vai trò chính của RY80-50-250 trong hệ thống là duy trì sự chuyển động liên tục của dầu tải nhiệt. Khi dòng dầu được tuần hoàn đều, năng lượng nhiệt có thể được vận chuyển liên tục qua hệ thống thay vì tập trung tại một khu vực.
Vì vậy, sự ổn định của quá trình hút, truyền năng lượng qua bánh công tác và đẩy dầu ra đường xả là ba yếu tố trực tiếp hình thành chu trình tuần hoàn.
Để Bơm dầu truyền nhiệt RY80-50-250 duy trì dầu nóng liên tục, bơm phải luôn có đủ môi chất, đúng chiều quay và không có không khí gây cản trở dòng chảy.
Đường ống cần được súc rửa sạch trước khi vận hành để hạn chế cặn hoặc dị vật làm tắc bánh công tác. Đồng thời cần theo dõi áp suất cửa xả, lưu lượng, độ rung và tiếng ồn để phát hiện sớm những dấu hiệu có thể ảnh hưởng tới chu trình tuần hoàn.
Nếu xuất hiện tắc bánh công tác, chiều quay sai, tốc độ không đủ hoặc van hút đóng, lưu lượng dầu có thể giảm mạnh hoặc bơm không tạo được dòng tuần hoàn.
Nguyên tắc tuần hoàn dầu nóng liên tục của Bơm dầu truyền nhiệt RY80-50-250 được hình thành từ chu trình liên tục gồm hút dầu vào bơm – truyền năng lượng qua bánh công tác – đẩy dầu ra hệ thống – đưa dầu trở lại đường hút.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất 22 kW, RY80-50-250 tạo động lực cần thiết để dầu tải nhiệt duy trì chuyển động trong hệ thống.
Muốn chu trình này ổn định, cần bảo đảm bơm luôn đầy dầu, van hút mở hoàn toàn, van xả được điều chỉnh đúng cách, duy trì lưu lượng tối thiểu và thực hiện gia nhiệt từ từ trước khi vận hành ở nhiệt độ cao. Đây là những nguyên tắc cốt lõi giúp RY80-50-250 thực hiện hiệu quả nhiệm vụ tuần hoàn dầu nóng liên tục

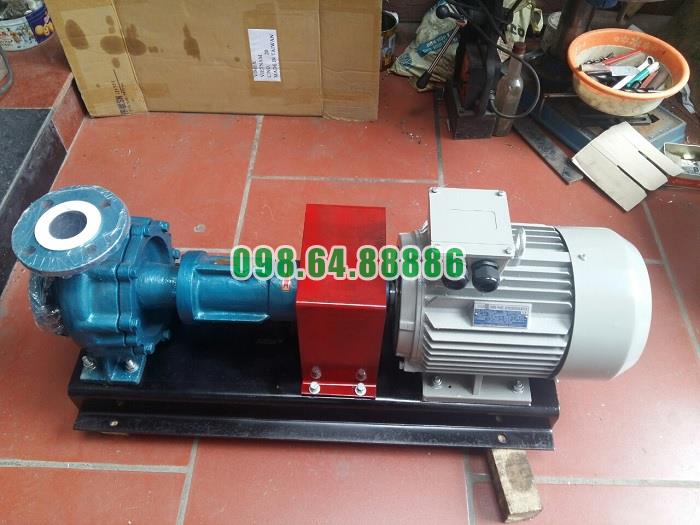

Bơm dầu chịu nhiệt RY80-50-250 công suất 22 kW, lưu lượng 60 m3/h, cột áp 72 m
