Bơm dầu truyền nhiệt RY65-40-200A phù hợp cho hệ thống tuần hoàn dầu nóng nhờ khả năng làm việc với môi chất nhiệt độ cao, lưu lượng 25 m³/h, cột áp 35 m và kết cấu chuyên dùng cho dầu truyền nhiệt. Đây là những yếu tố quan trọng giúp bơm đáp ứng tốt yêu cầu tuần hoàn dầu trong các hệ thống gia nhiệt công nghiệp.
RY65-40-200A thuộc dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Theo phạm vi làm việc của dòng RY, nhiệt độ môi chất có thể lên đến khoảng 350°C. Vì vậy, bơm phù hợp với các hệ thống dầu tải nhiệt cần vận hành liên tục ở nhiệt độ cao mà bơm nước thông thường không được thiết kế để đáp ứng.
Bơm RY65-40-200A có lưu lượng 25 m³/h, giúp duy trì lượng dầu cần thiết lưu thông liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Trong hệ thống tuần hoàn dầu nóng, lưu lượng ổn định giúp nhiệt được truyền đều hơn và hạn chế tình trạng dầu lưu thông không đủ. Khi hệ thống được thiết kế quanh mức 25 m³/h, RY65-40-200A là lựa chọn phù hợp.
Cột áp 35 m cho phép bơm tạo đủ năng lượng để đưa dầu truyền nhiệt đi qua đường ống, van, bộ lọc và thiết bị trao đổi nhiệt.
Đây là yếu tố quan trọng trong hệ thống tuần hoàn dầu nóng vì dầu phải di chuyển liên tục qua nhiều thiết bị có thể tạo ra tổn thất áp suất. Khi tổng trở lực của hệ thống phù hợp với mức cột áp này, RY65-40-200A có thể duy trì lưu lượng thiết kế tốt hơn.

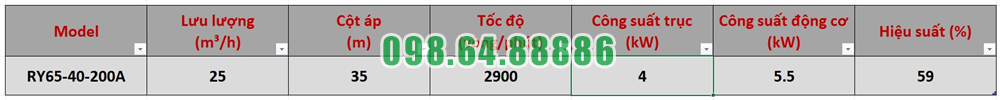

RY65-40-200A sử dụng động cơ 5.5 kW và tốc độ quay 2900 vòng/phút.
Bộ thông số này phù hợp với điểm làm việc 25 m³/h và 35 m cột áp, giúp bơm có đủ công suất để duy trì quá trình tuần hoàn mà không cần sử dụng động cơ quá lớn so với yêu cầu.
Một ưu điểm đáng chú ý của dòng RY là sử dụng thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Đối với hệ thống tuần hoàn dầu nóng, thiết kế này giúp giảm sự phụ thuộc vào nguồn nước làm mát, đồng thời làm cho kết cấu bơm đơn giản hơn. Đây là lợi thế trong các dây chuyền cần vận hành liên tục và muốn hạn chế thiết bị phụ trợ.

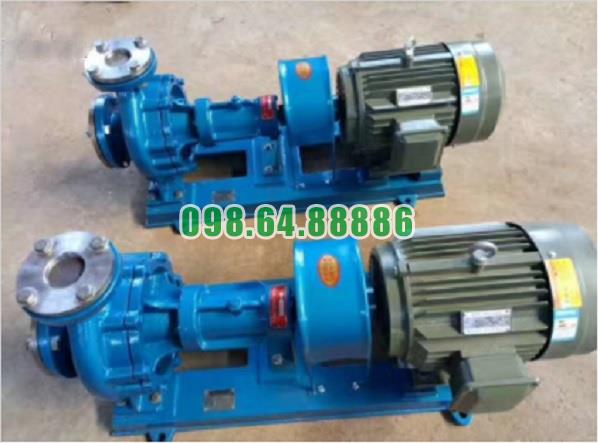

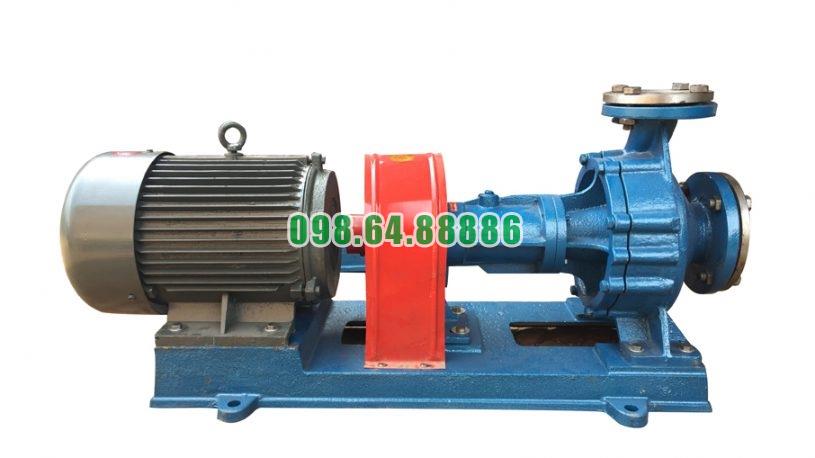

RY65-40-200A có cấu trúc gồm thân bơm, cánh bơm, trục, cụm ổ bi, bộ phận làm kín và khớp nối với động cơ.
Cửa hút bố trí theo phương trục và cửa xả theo phương đứng ở giữa thân bơm. Cấu trúc này phù hợp với nguyên lý làm việc của bơm ly tâm và thuận lợi cho nhiệm vụ hút dầu từ hệ thống rồi đưa dầu trở lại đường tuần hoàn.
Dòng RY sử dụng bộ phận làm kín kết hợp packing seal và phớt dầu chịu nhiệt.
Trong hệ thống tuần hoàn dầu nóng, khả năng làm kín có vai trò rất quan trọng vì môi chất vừa có nhiệt độ cao vừa phải được duy trì liên tục trong hệ thống. Cấu trúc làm kín phù hợp giúp hạn chế rò rỉ trong quá trình vận hành.
Hệ thống dầu truyền nhiệt thường hoạt động theo chu trình khép kín: dầu được bơm qua nguồn gia nhiệt, sau đó đi đến thiết bị sử dụng nhiệt rồi quay trở lại bơm.
RY65-40-200A phù hợp với kiểu vận hành này vì được thiết kế chuyên cho nhiệm vụ tuần hoàn dầu nóng. Khi được lắp đặt đúng, bôi trơn đầy đủ và gia nhiệt theo đúng quy trình, bơm có thể duy trì quá trình tuần hoàn ổn định.
Bơm dầu truyền nhiệt RY65-40-200A phù hợp cho hệ thống tuần hoàn dầu nóng nhờ sự kết hợp của nhiều yếu tố: khả năng làm việc với môi chất nhiệt độ cao, lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút, động cơ 5.5 kW, thiết kế tản nhiệt tự nhiên và kết cấu chuyên dùng cho dầu truyền nhiệt.
Nếu hệ thống có điểm làm việc gần 25 m³/h và 35 m cột áp, đồng thời sử dụng dầu truyền nhiệt sạch, không chứa hạt rắn và có tính ăn mòn yếu, RY65-40-200A là model phù hợp để duy trì quá trình tuần hoàn dầu nóng ổn định và liên tục.
Bộ phận phớt làm kín đặc biệt trên bơm dầu truyền nhiệt RY65-40-200A có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài tại khu vực trục bơm đi xuyên qua nắp bơm. Theo kết cấu của dòng RY, hệ thống làm kín sử dụng sự kết hợp giữa packing seal và phớt dầu chịu nhiệt, phù hợp với môi trường làm việc có nhiệt độ cao.
Cụm làm kín được bố trí tại khu vực giữa nắp bơm, trục bơm và thân ổ bi. Đây là vị trí nhạy cảm vì trục phải quay liên tục nhưng đồng thời vẫn phải hạn chế dầu nóng thoát ra ngoài.
Hệ thống làm kín của RY65-40-200A gồm hai thành phần chính là packing làm kín và phớt dầu.
Packing được đặt trong khoang làm kín của nắp bơm và bao quanh trục.
Khi được lắp đúng, packing tạo lực ép vừa đủ lên bề mặt trục để hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục và nắp bơm. Đồng thời, packing vẫn cho phép trục quay trong quá trình bơm hoạt động.
Đây là bộ phận trực tiếp tham gia làm kín khu vực tiếp xúc với môi chất dầu nóng.
Phớt dầu được bố trí ở khu vực cụm trục và ổ bi.
Nhiệm vụ chính của phớt dầu là hỗ trợ kiểm soát dầu bôi trơn và hạn chế sự dịch chuyển của chất lỏng giữa các khoang bên trong bơm. Phớt phối hợp với packing để tạo thành hệ thống làm kín phù hợp với cấu tạo bơm dầu truyền nhiệt RY.
Điểm đáng chú ý của bộ phận phớt làm kín đặc biệt trên bơm dầu truyền nhiệt RY65-40-200A là không chỉ phụ thuộc vào một chi tiết làm kín duy nhất.
Packing đảm nhiệm khu vực làm kín quanh trục gần buồng bơm, trong khi phớt dầu hỗ trợ bảo vệ khu vực ổ bi và kiểm soát dầu bôi trơn.
Cách bố trí này phù hợp với kết cấu của bơm dầu truyền nhiệt, nơi trục vừa phải quay với tốc độ cao vừa chịu ảnh hưởng từ môi chất có nhiệt độ lớn.
Khi động cơ làm trục bơm quay, trục chuyển động liên tục bên trong cụm làm kín.
Packing ôm quanh trục, tạo vùng cản để hạn chế dầu nóng theo khe trục thoát ra ngoài. Phớt dầu nằm phía sau tiếp tục hỗ trợ ngăn dầu và bảo vệ cụm ổ bi.
Nhờ đó, trục vẫn có thể quay nhưng lượng dầu rò rỉ qua khu vực làm kín được kiểm soát.
Theo hướng dẫn của dòng RY, trong giai đoạn đầu vận hành có thể xuất hiện một lượng rò rỉ nhỏ tại bộ phận làm kín.
Sau một thời gian làm việc, packing ổn định dần với bề mặt trục và lượng rò rỉ có thể giảm xuống.
Vì vậy, khi kiểm tra RY65-40-200A cần phân biệt giữa lượng rò rỉ nhỏ ban đầu và tình trạng rò rỉ bất thường kéo dài.
Dầu truyền nhiệt có thể làm việc ở nhiệt độ cao, vì vậy khu vực làm kín phải duy trì ổn định trong điều kiện nhiệt độ thay đổi liên tục.
Cụm packing và phớt dầu giúp hạn chế dầu nóng tiếp xúc với các khu vực không cần thiết, đồng thời hỗ trợ bảo vệ cụm ổ bi phía sau.
Khả năng làm kín tốt cũng giúp giảm thất thoát môi chất và giữ khu vực vận hành sạch hơn.
Hiệu quả làm kín phụ thuộc trực tiếp vào trạng thái của trục.
Nếu trục quay lệch tâm, rung mạnh hoặc bề mặt trục bị hư hỏng, packing và phớt dầu có thể bị mài mòn nhanh hơn. Khi đó, khe hở làm kín tăng và dầu có thể rò rỉ nhiều hơn.
Do đó, việc căn chỉnh đồng tâm giữa trục bơm và trục động cơ có ảnh hưởng trực tiếp đến tuổi thọ của bộ phận làm kín.
Cụm làm kín cần được kiểm tra khi xuất hiện các dấu hiệu như dầu rò rỉ tăng rõ rệt, khu vực trục bị nóng bất thường hoặc bơm có rung động lớn.
Khi tháo bơm để bảo dưỡng, packing và các chi tiết làm kín cần được kiểm tra tình trạng bề mặt. Nếu bị chai cứng, biến dạng hoặc hư hỏng thì cần thay thế trước khi lắp lại.
Bộ phận phớt làm kín đặc biệt trên bơm dầu truyền nhiệt RY65-40-200A được cấu tạo theo dạng kết hợp giữa packing seal và phớt dầu chịu nhiệt. Packing làm kín trực tiếp quanh trục tại khu vực nắp bơm, còn phớt dầu hỗ trợ kiểm soát dầu và bảo vệ cụm ổ bi.
Cấu trúc này giúp hạn chế rò rỉ dầu nóng trong khi vẫn cho phép trục quay liên tục, phù hợp với yêu cầu làm việc của RY65-40-200A trong hệ thống tuần hoàn dầu truyền nhiệt.

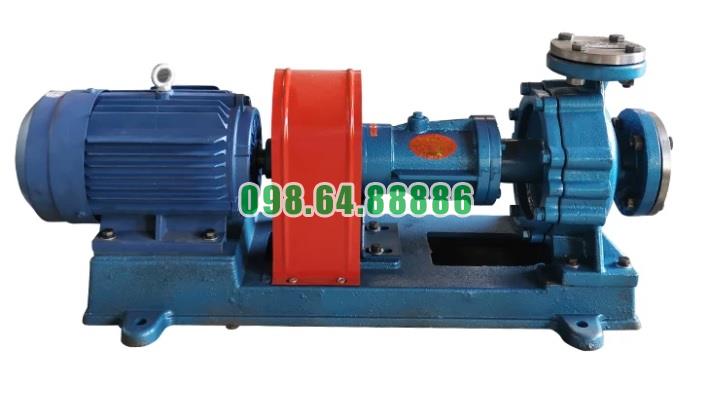

Bơm dầu nhiệt độ cao RY65-40-200A lưu lượng 25 m3/h, cột áp 35 m, công suất 5.5 kW, tốc độ 2900 vòng/phút
