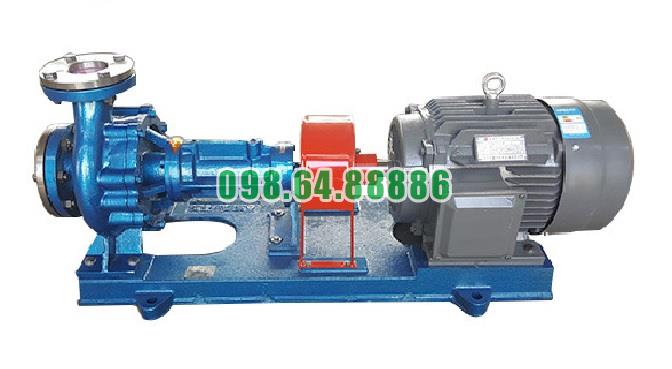

Bơm dầu nhiệt độ cao RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Tại sao Bơm dầu truyền nhiệt RY25-25-160 hoạt động êm ái và ít rung lắc?

Bơm dầu truyền nhiệt RY25-25-160 có thể vận hành tương đối êm và ổn định nhờ kết cấu trục ngang chắc chắn, cụm rôto được đỡ bởi hai ổ bi, bơm và động cơ lắp đồng tâm trên cùng bệ máy, đồng thời truyền động qua khớp nối mềm.

Tuy nhiên, khả năng hoạt động êm ái và ít rung lắc chỉ được duy trì khi bơm được lắp đặt đúng kỹ thuật, đường ống có giá đỡ độc lập, thân bơm luôn chứa đầy dầu và hệ thống không có không khí.

Cụm trục được đỡ ổn định bằng hai ổ bi

Bên trong Bơm dầu truyền nhiệt RY25-25-160, trục bơm được đỡ và định vị bởi hai ổ bi nằm trong thân ổ trục. Một ổ bi được bố trí gần phía bánh công tác, ổ còn lại nằm gần phía khớp nối với động cơ.

Hai ổ bi giúp giữ trục ở đúng vị trí khi quay với tốc độ 2.900 vòng/phút. Khi trục được đỡ đều ở hai phía, bánh công tác hạn chế bị đảo, nghiêng hoặc dao động trong thân bơm.

Cụm ổ bi ổn định góp phần:

• Giữ bánh công tác quay đúng tâm.
• Hạn chế trục dao động theo phương ngang.
• Giảm tiếng va chạm và tiếng cọ xát bên trong bơm.
• Duy trì khe hở phù hợp giữa các chi tiết quay và chi tiết cố định.
• Hạn chế rung truyền từ cụm rôto sang thân bơm.

Nếu một trong hai ổ bi bị mòn, thiếu chất bôi trơn hoặc có độ rơ lớn, trục sẽ mất ổn định và bơm có thể xuất hiện rung động mạnh.

Bơm và động cơ được lắp đồng tâm trên cùng bệ máy

Bơm dầu truyền nhiệt RY25-25-160 và động cơ được bố trí trên cùng một bệ máy. Cách lắp đặt này giúp cố định vị trí tương đối giữa trục bơm và trục động cơ.

Khi hai trục được căn chỉnh đồng tâm, mô-men quay truyền từ động cơ sang bơm theo một đường thẳng. Trục bơm không bị kéo lệch sang một bên, nhờ đó tải trọng tác động lên ổ bi và khớp nối được phân bố đều hơn.

Độ đồng tâm chính xác giúp hạn chế:

• Rung tại vị trí khớp nối.
• Nóng ổ bi do chịu tải lệch.
• Trục quay không đều.
• Bánh công tác cọ vào thân bơm.
• Tiếng ồn phát sinh tại cụm truyền động.

Đây là một trong những yếu tố quan trọng nhất quyết định Bơm dầu truyền nhiệt RY25-25-160 có hoạt động êm ái hay không.

Khớp nối mềm giúp truyền chuyển động ổn định

Động cơ truyền chuyển động đến trục bơm thông qua khớp nối mềm kiểu ba chấu. Khớp nối tạo liên kết giữa hai đầu trục nhưng không quá cứng như phương pháp nối trực tiếp hoàn toàn.

Kết cấu khớp nối mềm giúp quá trình truyền mô-men diễn ra ổn định hơn, đồng thời hạn chế tác động của những sai lệch rất nhỏ giữa trục bơm và trục động cơ.

Nhờ đó, lực truyền sang trục bơm ít bị thay đổi đột ngột, góp phần giảm rung tại đầu trục và hạn chế tiếng va đập trong quá trình khởi động.

Tuy nhiên, khớp nối mềm không thể thay thế cho việc căn chỉnh đồng tâm. Nếu hai trục bị lệch quá mức, bơm vẫn rung và ổ bi vẫn chịu tải bất thường.

Cụm rôto có kết cấu gọn và liên kết chắc chắn

Cụm rôto của Bơm dầu truyền nhiệt RY25-25-160 gồm trục bơm, bánh công tác và đai ốc cố định bánh công tác.

Bánh công tác được lắp trực tiếp trên trục và giữ chặt bằng đai ốc. Khi các chi tiết này được lắp đúng vị trí, toàn bộ cụm quay hoạt động như một khối thống nhất.

Kết cấu rôto gọn giúp hạn chế số lượng mối nối bên trong phần quay. Bánh công tác không bị dịch chuyển dọc trục hoặc lắc trên đầu trục, nhờ đó dòng dầu được đẩy ra tương đối đều và bơm ít phát sinh dao động cơ học.

Nếu đai ốc bánh công tác bị lỏng hoặc bánh công tác bám dị vật không đều, cụm rôto có thể mất ổn định và làm bơm rung mạnh.

Đường hút thẳng giúp dầu đi vào bánh công tác ổn định

Cửa hút của Bơm dầu truyền nhiệt RY25-25-160 được bố trí theo hướng trục. Dầu từ đường ống hút đi thẳng vào vùng tâm bánh công tác mà không phải đổi hướng đột ngột ngay trước khi vào bơm.

Dòng dầu vào đều giúp bánh công tác tiếp nhận môi chất ổn định hơn. Khi dầu được phân phối tương đối cân bằng tại vùng hút, lực thủy lực tác động lên bánh công tác cũng ổn định hơn.

Ngược lại, nếu đường hút có nhiều không khí, bị tắc hoặc van hút chưa mở hoàn toàn, dòng dầu vào bánh công tác sẽ bị gián đoạn. Khi đó, bơm có thể rung, phát tiếng ồn và giảm lưu lượng.

Thân bơm phải luôn chứa đầy dầu

Một nguyên nhân quan trọng giúp Bơm dầu truyền nhiệt RY25-25-160 hoạt động êm là thân bơm và đường hút luôn được điền đầy dầu trước khi khởi động.

Khi bên trong bơm có đủ môi chất, bánh công tác quay trong dòng dầu liên tục. Lực tác động lên các cánh bánh công tác tương đối đều, giúp cụm rôto vận hành ổn định.

Nếu bên trong còn nhiều không khí, bánh công tác sẽ quay trong hỗn hợp dầu và khí. Dòng chảy bị gián đoạn có thể làm áp suất thay đổi liên tục, khiến thân bơm rung và phát ra tiếng động bất thường.

Vì vậy, trước khi vận hành cần mồi đầy dầu và quay khớp nối bằng tay để hỗ trợ đẩy không khí ra ngoài.

Đường ống có giá đỡ độc lập

Đường ống hút và đường ống xả của Bơm dầu truyền nhiệt RY25-25-160 cần có giá đỡ hoặc hệ thống treo riêng. Không được để trọng lượng đường ống tác động trực tiếp lên mặt bích và thân bơm.

Nếu đường ống kéo hoặc ép thân bơm, vị trí của bơm có thể bị thay đổi so với động cơ. Điều này làm mất độ đồng tâm giữa hai trục và tạo tải trọng phụ lên thân bơm.

Đường ống được đỡ độc lập giúp:

• Giữ thân bơm đúng vị trí.
• Hạn chế biến dạng tại cửa hút và cửa xả.
• Duy trì độ đồng tâm của cụm truyền động.
• Giảm rung truyền từ đường ống sang bơm.
• Hạn chế tiếng ồn do đường ống va đập.

Đây là điều kiện quan trọng để bơm tiếp tục vận hành êm sau khi đã căn chỉnh.

Bệ máy được cân bằng và siết chắc

Toàn bộ cụm bơm và động cơ được đặt trên bệ máy cố định. Bệ cần được cân bằng trước khi siết bu lông móng.

Bệ máy phẳng và chắc chắn tạo nền đỡ ổn định cho cả bơm và động cơ. Khi thiết bị hoạt động, lực quay và rung động nhỏ phát sinh được truyền đều xuống móng.

Nếu bệ máy bị nghiêng, cong hoặc bu lông móng bị lỏng, cụm bơm có thể rung theo toàn bộ kết cấu. Tình trạng này thường làm tiếng ồn tăng lên dù các bộ phận bên trong chưa bị hư hỏng.

Bôi trơn ổ bi giúp giảm ma sát và tiếng ồn

Hai ổ bi của Bơm dầu truyền nhiệt RY25-25-160 phải được bôi trơn đúng cách. Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang bôi trơn, còn ổ bi phía khớp nối sử dụng mỡ phù hợp.

Chất bôi trơn tạo lớp ngăn cách giữa các bề mặt chuyển động, làm giảm ma sát khi trục quay. Khi ổ bi được bôi trơn đầy đủ, chuyển động của trục nhẹ hơn, nhiệt độ ổ bi ổn định và tiếng ồn giảm xuống.

Thiếu dầu, thiếu mỡ hoặc sử dụng sai chất bôi trơn có thể khiến ổ bi phát tiếng rít, nóng lên và làm trục rung.

Duy trì lưu lượng làm việc ổn định

Bơm RY25-25-160 được thiết kế với lưu lượng 3 m³/h và cột áp 27 m. Khi bơm làm việc trong vùng lưu lượng phù hợp, dòng dầu đi qua bánh công tác tương đối ổn định.

Không nên để bơm hoạt động ở lưu lượng quá thấp trong thời gian dài. Khi dòng dầu qua bơm không đủ, dầu có thể tuần hoàn không ổn định bên trong thân bơm, làm tăng nhiệt độ, tiếng ồn và rung động.

Nếu hệ thống thường xuyên sử dụng lưu lượng thấp, cần bố trí đường hồi bypass để duy trì lượng dầu tối thiểu qua bơm.

Bơm dầu truyền nhiệt RY25-25-160 hoạt động êm ái và ít rung lắc nhờ cụm trục được đỡ bởi hai ổ bi, bánh công tác liên kết chắc chắn với trục, bơm và động cơ lắp đồng tâm trên cùng bệ, đồng thời truyền động qua khớp nối mềm.

Khả năng vận hành ổn định còn phụ thuộc vào việc mồi đầy dầu, loại bỏ không khí, đỡ đường ống độc lập, cân bằng bệ máy, bôi trơn ổ bi đầy đủ và duy trì lưu lượng phù hợp.

Khi các yêu cầu này được thực hiện đúng, trục bơm quay đều, bánh công tác ít dao động, ổ bi không chịu tải lệch và toàn bộ Bơm dầu truyền nhiệt RY25-25-160 có thể làm việc với độ rung và tiếng ồn thấp.

Nguyên lý tản nhiệt bảo vệ phớt làm kín trên Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 làm việc với dầu có nhiệt độ cao, vì vậy khu vực làm kín trục thường xuyên chịu ảnh hưởng của nhiệt truyền từ buồng bơm. Nếu nhiệt độ tại vị trí phớt tăng quá cao, vật liệu làm kín có thể nhanh lão hóa, mất độ đàn hồi, tăng ma sát và gây rò rỉ dầu.

Để hạn chế tình trạng này, bơm RY25-25-160 sử dụng nguyên lý tản nhiệt tự nhiên. Nhiệt từ buồng bơm được truyền dần qua các chi tiết kim loại, phân tán trên cụm đỡ và giải phóng ra không khí xung quanh trước khi tác động mạnh đến bộ phận làm kín.

Nhiệt phát sinh tại khu vực buồng bơm

Khi bơm hoạt động, dầu truyền nhiệt đi qua thân bơm và bánh công tác. Nhiệt độ của dầu làm thân bơm, nắp bơm và phần đầu trục nóng lên.

Từ khu vực này, nhiệt có xu hướng truyền dọc theo trục bơm và các chi tiết liên kết về phía bộ phận làm kín. Nếu không có khoảng cách và kết cấu tản nhiệt phù hợp, phớt có thể phải tiếp xúc với mức nhiệt gần bằng nhiệt độ của dầu trong buồng bơm.

Nguyên lý tản nhiệt trên Bơm dầu truyền nhiệt RY25-25-160 nhằm làm giảm nhiệt độ trước khi nhiệt truyền đến vùng phớt và ổ trục.

Tạo khoảng cách nhiệt giữa buồng bơm và cụm làm kín

Cụm đỡ của bơm được bố trí kéo dài giữa thân bơm và khu vực ổ trục. Kết cấu này tạo ra khoảng cách cần thiết giữa nguồn nhiệt là buồng bơm với bộ phận làm kín.

Khi nhiệt truyền từ thân bơm về phía sau, nó phải đi qua một quãng dài hơn. Trong quá trình đó, một phần nhiệt được phân tán trên bề mặt kim loại và truyền ra môi trường xung quanh.

Khoảng cách nhiệt giúp nhiệt độ tại khu vực phớt thấp hơn so với nhiệt độ ngay trong buồng bơm. Nhờ vậy, bộ chèn làm kín và phớt dầu cao su không phải chịu trực tiếp toàn bộ nhiệt độ của dầu truyền nhiệt.

Tản nhiệt bằng dẫn nhiệt và đối lưu tự nhiên

Nguyên lý tản nhiệt bảo vệ phớt trên Bơm dầu truyền nhiệt RY25-25-160 diễn ra chủ yếu qua hai quá trình.

Thứ nhất là dẫn nhiệt. Nhiệt từ thân bơm truyền qua nắp bơm, trục và cụm giá đỡ. Do nhiệt được phân bố trên nhiều chi tiết, nhiệt độ tại từng vị trí giảm dần theo khoảng cách từ buồng bơm.

Thứ hai là đối lưu tự nhiên. Bề mặt cụm đỡ tiếp xúc với không khí bên ngoài. Khi các chi tiết nóng lên, nhiệt được truyền từ bề mặt kim loại sang không khí. Không khí nóng nhẹ hơn sẽ chuyển động lên trên, còn không khí mát tiếp tục tiếp xúc với bề mặt bơm và nhận nhiệt.

Quá trình này diễn ra liên tục trong thời gian bơm vận hành, giúp hạn chế hiện tượng tích nhiệt quanh trục và bộ phận làm kín.

Giảm nhiệt truyền dọc theo trục bơm

Trục bơm là đường truyền nhiệt trực tiếp từ bánh công tác về phía khớp nối. Vì vậy, việc kiểm soát nhiệt truyền dọc trục có ý nghĩa quan trọng đối với độ bền của phớt.

Trên Bơm dầu truyền nhiệt RY25-25-160, chiều dài cụm trục và gối đỡ giúp tạo ra vùng giảm nhiệt trước khi nhiệt truyền đến ổ bi và phớt dầu. Trong quá trình truyền dọc trục, nhiệt được giải phóng dần qua các bề mặt tiếp xúc với không khí.

Nhờ đó, nhiệt độ tại khu vực làm kín được duy trì thấp hơn đáng kể so với khu vực bánh công tác và buồng dầu nóng.

Bảo vệ bộ chèn làm kín

Bộ chèn làm kín có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ dọc theo trục bơm. Khi nhiệt độ quá cao, vật liệu chèn có thể khô, cứng hoặc mất khả năng tiếp xúc đều với bề mặt trục.

Cơ chế tản nhiệt tự nhiên giúp giảm nhiệt độ tác động lên bộ chèn, nhờ đó:

• Hạn chế hiện tượng cháy hoặc biến cứng vật liệu chèn.
• Duy trì khả năng ôm kín quanh trục.
• Giảm ma sát giữa trục và bộ chèn.
• Hạn chế rò rỉ dầu truyền nhiệt.
• Kéo dài thời gian sử dụng của cụm làm kín.

Nhiệt độ được kiểm soát cũng giúp bộ chèn làm kín ổn định hơn khi bơm vận hành liên tục.

Bảo vệ phớt dầu cao su chịu nhiệt

Ngoài bộ chèn làm kín, Bơm dầu truyền nhiệt RY25-25-160 còn sử dụng phớt dầu cao su chịu nhiệt. Phớt dầu có nhiệm vụ giữ chất bôi trơn và hạn chế dầu hoặc tạp chất đi qua khu vực trục.

Mặc dù được chế tạo từ vật liệu chịu nhiệt, phớt cao su vẫn có giới hạn làm việc nhất định. Nếu nhiệt độ duy trì quá cao trong thời gian dài, mép phớt có thể bị cứng, co ngót hoặc mất độ đàn hồi.

Nguyên lý tản nhiệt giúp giảm lượng nhiệt truyền đến phớt, giữ cho mép phớt tiếp xúc đều với trục và hạn chế hiện tượng lão hóa sớm. Đây là yếu tố quan trọng để duy trì độ kín của cụm trục.

Hạn chế ma sát làm tăng nhiệt tại phớt

Nhiệt tại bộ phận làm kín không chỉ đến từ dầu nóng mà còn phát sinh do ma sát giữa trục quay và vật liệu làm kín. Khi trục quay ở tốc độ 2.900 vòng/phút, ma sát có thể làm nhiệt độ vùng tiếp xúc tăng thêm.

Nếu khả năng tản nhiệt kém, nhiệt từ dầu và nhiệt ma sát sẽ tích tụ cùng lúc, khiến phớt nhanh hư hỏng. Kết cấu tản nhiệt tự nhiên giúp giải phóng phần nhiệt này ra môi trường, tránh để nhiệt độ tại vị trí tiếp xúc tăng liên tục.

Việc lắp bộ chèn đúng độ chặt cũng rất quan trọng. Chèn quá chặt sẽ làm tăng ma sát, còn chèn quá lỏng sẽ gây rò rỉ dầu.

Lợi ích của cơ chế tản nhiệt không dùng nước

Bơm dầu truyền nhiệt RY25-25-160 sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Cách thiết kế này giúp cụm bơm đơn giản và gọn hơn.

Không sử dụng nước làm mát mang lại một số lợi ích trực tiếp cho khu vực phớt:

• Không cần đường ống cấp và thoát nước làm mát.
• Không xảy ra đóng cặn trong khoang nước.
• Không có nguy cơ nước rò rỉ vào dầu truyền nhiệt.
• Giảm số lượng phụ kiện cần kiểm tra.
• Hạn chế phụ thuộc vào nguồn nước làm mát.
• Giảm công việc bảo dưỡng hệ thống phụ trợ.

Hiệu quả bảo vệ phớt được thực hiện thông qua chính kết cấu truyền và phân tán nhiệt của bơm.

Điều kiện để quá trình tản nhiệt hoạt động hiệu quả

Cơ chế tản nhiệt tự nhiên chỉ phát huy tốt khi khu vực quanh bơm thông thoáng. Nếu bơm được lắp trong không gian kín, sát tường hoặc bị che phủ bởi vật liệu cách nhiệt, nhiệt khó thoát ra không khí.

Để bảo vệ phớt làm kín, cần chú ý:

• Giữ khu vực cụm đỡ và ổ trục thông thoáng.
• Không bọc cách nhiệt toàn bộ phần thân đỡ của bơm.
• Không để bụi bẩn và dầu bám dày trên bề mặt tản nhiệt.
• Gia nhiệt bơm từ từ trước khi vận hành.
• Tránh để nhiệt độ thay đổi đột ngột.
• Kiểm tra độ đồng tâm để hạn chế ma sát tại phớt.
• Theo dõi tình trạng rò rỉ và nhiệt độ khu vực làm kín.

Nếu nhiệt độ quanh phớt tăng bất thường, cần kiểm tra độ chặt của bộ chèn, tình trạng ổ bi, độ đồng tâm của trục và khả năng thông gió quanh bơm.

Dấu hiệu tản nhiệt không đạt yêu cầu

Một số dấu hiệu cho thấy nhiệt tại khu vực phớt không được giải phóng hiệu quả gồm:

• Phớt làm kín nóng bất thường.
• Xuất hiện mùi khét quanh cụm trục.
• Vật liệu chèn nhanh bị cứng hoặc đổi màu.
• Lượng dầu rò rỉ tăng dần.
• Trục bơm có tiếng ma sát.
• Ổ bi và thân ổ trục nóng lên nhanh.
• Phớt dầu mất độ đàn hồi hoặc bị biến dạng.

Khi xuất hiện các hiện tượng này, không nên chỉ siết chặt thêm bộ chèn. Việc siết quá mức có thể làm ma sát và nhiệt độ tăng cao hơn. Cần xác định đúng nguyên nhân gây tích nhiệt trước khi điều chỉnh.

Nguyên lý tản nhiệt bảo vệ phớt làm kín trên Bơm dầu truyền nhiệt RY25-25-160 dựa trên việc tạo khoảng cách giữa buồng dầu nóng và cụm làm kín, sau đó phân tán nhiệt qua trục, giá đỡ và các bề mặt kim loại tiếp xúc với không khí.

Quá trình dẫn nhiệt kết hợp với đối lưu tự nhiên giúp giảm nhiệt độ trước khi nhiệt truyền đến bộ chèn làm kín và phớt dầu cao su. Nhờ đó, phớt duy trì độ đàn hồi, giảm ma sát, hạn chế rò rỉ và kéo dài tuổi thọ.

Để cơ chế tản nhiệt hoạt động hiệu quả, khu vực quanh cụm đỡ phải thông thoáng, bơm cần được gia nhiệt từ từ và bộ phận làm kín phải được lắp đúng kỹ thuật.
