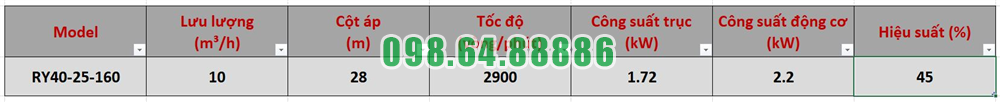

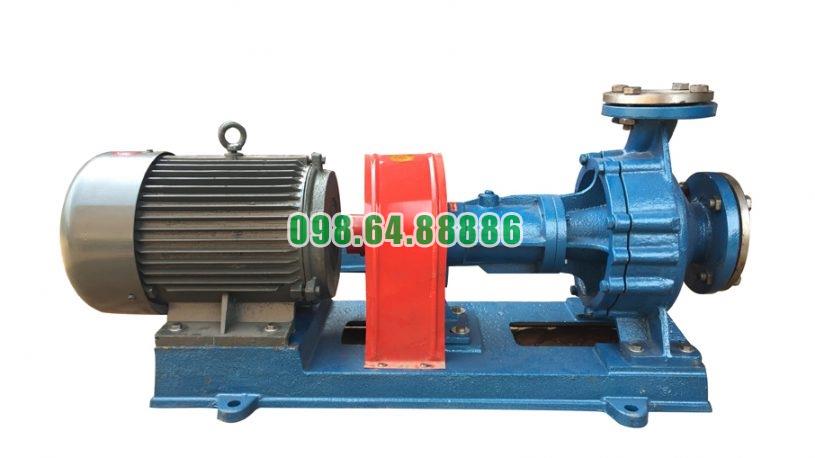

Bơm dầu nhiệt độ cao RY40-25-160 công suất 2.2 kW, tốc độ 2.900 vòng/phút, lưu lượng 10 m3/h, cột áp 28 m

Đặc điểm làm kín kết hợp giữa chèn bôi trơn và phớt cao su ở bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 làm việc với dầu nóng nên khu vực trục đi xuyên qua nắp bơm là vị trí đặc biệt quan trọng. Nếu khả năng làm kín không tốt, dầu có thể rò rỉ dọc theo trục, ảnh hưởng đến độ an toàn và sự ổn định của bơm.

Điểm đáng chú ý trên RY40-25-160 là kết cấu làm kín kết hợp giữa bộ chèn làm kín và phớt cao su chịu nhiệt. Hai bộ phận được bố trí phối hợp nhằm kiểm soát dầu tại khu vực trục thay vì chỉ phụ thuộc vào một lớp làm kín duy nhất.

Kết cấu làm kín trên bơm dầu truyền nhiệt RY40-25-160

Cụm làm kín được bố trí tại vị trí trục bơm đi qua nắp bơm, nằm giữa khu vực chứa dầu nóng và cụm ổ trục phía sau.

Có thể hình dung theo thứ tự:

Khoang dầu nóng → bộ chèn làm kín → phớt cao su → khu vực trục và ổ bi

Trong đó, bộ chèn đảm nhiệm chức năng làm kín chính quanh trục, còn phớt cao su tạo thêm một lớp kiểm soát dầu và bảo vệ khu vực phía sau.

Đặc điểm của bộ chèn làm kín

Chèn bao quanh trục bơm

Bộ chèn được bố trí trong buồng làm kín và ôm quanh bề mặt trục. Khi được ép ở mức phù hợp, vật liệu chèn tạo ra lực tiếp xúc với trục, hạn chế dầu truyền nhiệt đi qua khe hở giữa trục và nắp bơm.

Đây là kiểu làm kín phù hợp với kết cấu bơm RY40-25-160 vì có cấu tạo tương đối đơn giản và có thể kiểm tra, điều chỉnh hoặc thay thế khi chèn bị mòn.

Cho phép hình thành lớp bôi trơn tại bề mặt tiếp xúc

Một đặc điểm quan trọng của chèn làm kín là khu vực tiếp xúc giữa chèn và trục không nên làm việc trong trạng thái ma sát khô hoàn toàn.

Một lượng dầu rất nhỏ tại bề mặt tiếp xúc có thể hỗ trợ bôi trơn và giảm ma sát giữa trục đang quay với vật liệu chèn. Vì vậy, khi nói đến chèn bôi trơn trên bơm dầu truyền nhiệt RY40-25-160, yếu tố quan trọng là duy trì sự cân bằng giữa khả năng làm kín và điều kiện ma sát của trục.

Nếu ép chèn quá chặt, ma sát tăng lên và khu vực trục có thể nóng. Ngược lại, nếu chèn quá lỏng, lượng dầu thoát ra có thể tăng.

Vai trò của phớt cao su trong cụm làm kín

Phớt cao su được bố trí bổ sung cho bộ chèn nhằm tăng khả năng kiểm soát dầu quanh trục.

Tạo lớp làm kín thứ hai

Trong kết cấu kết hợp, chèn là lớp kiểm soát dầu ở phía gần buồng bơm, còn phớt cao su tạo thêm lớp chắn phía sau.

Nhờ đó, dầu muốn đi từ buồng bơm về phía cụm ổ trục phải đi qua nhiều cấp làm kín hơn.

Cấu trúc này có thể hình dung:

Dầu truyền nhiệt → chèn làm kín → phớt cao su → cụm ổ trục

Thiết kế hai cấp giúp hạn chế việc dầu nóng di chuyển trực tiếp về phía ổ bi.

Hạn chế dầu xâm nhập vào cụm ổ trục

Cụm ổ trục cần duy trì điều kiện bôi trơn riêng. Nếu dầu nóng từ buồng bơm đi vào khu vực này quá nhiều, điều kiện làm việc của ổ bi có thể bị ảnh hưởng.

Phớt cao su đóng vai trò như một lớp phân cách giữa khu vực làm kín của trục với phần ổ trục phía sau.

Vì sao RY40-25-160 sử dụng kết hợp chèn và phớt cao su?

Điểm quan trọng của thiết kế này là không giao toàn bộ nhiệm vụ làm kín cho một chi tiết duy nhất.

Chèn đảm nhiệm kiểm soát dầu chính

Chèn tiếp xúc quanh trục và hạn chế phần lớn lượng dầu thoát ra khỏi buồng bơm theo hướng dọc trục.

Phớt cao su hỗ trợ kiểm soát phần dầu còn lại

Phớt cao su nằm phía sau giúp tăng thêm khả năng cách ly, đặc biệt tại khu vực chuyển tiếp sang cụm ổ trục.

Như vậy, hai bộ phận bổ trợ cho nhau:

Chèn làm kín chính + phớt cao su hỗ trợ = cụm làm kín nhiều lớp

Đây chính là đặc điểm nổi bật của hệ thống làm kín kết hợp trên bơm dầu truyền nhiệt RY40-25-160.

Khả năng thích ứng với chuyển động quay của trục

Trục của RY40-25-160 quay với tốc độ 2.900 vòng/phút. Vì vậy, bộ làm kín không chỉ phải ngăn dầu mà còn phải làm việc liên tục với một bề mặt chuyển động.

Chèn tiếp xúc trực tiếp quanh trục

Bộ chèn có khả năng ôm quanh bề mặt trục và duy trì trạng thái tiếp xúc trong khi trục quay.

Khi chèn mòn theo thời gian, lực ép có thể thay đổi. Vì vậy, khả năng kiểm tra và điều chỉnh chèn là một đặc điểm hữu ích của kết cấu này.

Phớt cao su duy trì tiếp xúc đàn hồi

Đặc tính đàn hồi của phớt giúp mép làm kín tiếp xúc với bề mặt trục. Phớt vì thế có khả năng hỗ trợ kiểm soát dầu ngay cả khi có những sai lệch rất nhỏ trong quá trình quay.

Tuy nhiên, độ ổn định của trục vẫn rất quan trọng. Trục rung hoặc lệch tâm sẽ làm cả chèn và phớt chịu mài mòn lớn hơn.

Kết cấu làm kín giúp hạn chế rò rỉ dầu nóng

Rò rỉ dầu nóng là vấn đề cần đặc biệt chú ý trên bơm dầu truyền nhiệt.

Khi sử dụng kết cấu kết hợp, lượng dầu đi qua khu vực trục được kiểm soát theo từng lớp.

Lớp thứ nhất: chèn làm kín

Chèn làm giảm phần lớn dòng dầu có xu hướng thoát theo khe hở quanh trục.

Lớp thứ hai: phớt cao su

Phớt tiếp tục hạn chế phần dầu còn lại di chuyển về phía sau.

Nhờ cấu trúc này, khả năng kiểm soát rò rỉ không phụ thuộc hoàn toàn vào một chi tiết duy nhất.

Sự liên quan giữa độ đồng tâm và hiệu quả làm kín

Hiệu quả của chèn bôi trơn và phớt cao su trên RY40-25-160 phụ thuộc đáng kể vào trạng thái quay của trục.

Khi trục quay đúng tâm, lực tiếp xúc giữa trục với chèn và phớt tương đối đồng đều.

Ngược lại, nếu trục bị lệch hoặc rung, một phía của bộ làm kín có thể chịu ma sát lớn hơn phía còn lại.

Điều này dễ dẫn đến:

• Chèn mòn không đều.
• Phớt cao su mòn lệch.
• Trục nóng tại vị trí làm kín.
• Khe hở làm kín tăng.
• Lượng dầu rò rỉ tăng dần.

Do đó, kết cấu làm kín kết hợp chỉ đạt hiệu quả tốt khi cụm trục và ổ bi duy trì trạng thái ổn định.

Đặc điểm rò rỉ nhẹ trong giai đoạn chạy rà

Với bộ chèn làm kín, việc xuất hiện một lượng rò rỉ nhẹ khi bơm mới bắt đầu vận hành không nhất thiết đồng nghĩa với hư hỏng ngay lập tức.

Trong giai đoạn đầu, bề mặt chèn và trục cần có thời gian để thiết lập trạng thái tiếp xúc ổn định. Sau quá trình chạy rà, lượng rò rỉ có thể giảm.

Điều quan trọng là phân biệt giữa rò rỉ nhẹ tại bộ chèn và tình trạng dầu chảy nhiều hoặc tăng liên tục. Khi lượng rò rỉ tăng bất thường, cần kiểm tra trạng thái chèn, phớt và độ ổn định của trục.

Ưu điểm của kiểu làm kín kết hợp trên RY40-25-160

Khả năng làm kín theo hai cấp

Chèn và phớt hoạt động nối tiếp giúp tăng khả năng kiểm soát dầu quanh trục.

Hạn chế dầu nóng đi về phía ổ bi

Phớt cao su tạo thêm lớp cách ly giữa buồng làm kín và cụm ổ trục.

Kết cấu tương đối đơn giản

Bộ chèn có thể tháo, kiểm tra và thay thế khi bị mòn mà không đòi hỏi một cụm làm kín quá phức tạp.

Phù hợp với trục quay liên tục

Chèn và phớt đều được bố trí quanh trục, cho phép duy trì khả năng làm kín khi trục quay ở tốc độ làm việc của bơm.

Hỗ trợ giảm nguy cơ rò rỉ dầu

Hai lớp làm kín phối hợp giúp kiểm soát tốt hơn đường rò tiềm năng dọc theo trục.

Những điểm cần chú ý ở cụm chèn và phớt cao su

Đối với bơm dầu truyền nhiệt RY40-25-160, tình trạng của cụm làm kín có thể được nhận biết thông qua một số biểu hiện trực tiếp.

Nếu khu vực làm kín nóng bất thường, cần lưu ý khả năng chèn đang bị ép quá chặt hoặc trục làm việc không đúng tâm.

Nếu lượng dầu rò rỉ tăng dần, cần kiểm tra độ mòn của chèn và tình trạng phớt cao su.

Nếu phớt bị chai cứng, biến dạng hoặc mép tiếp xúc bị mòn, khả năng tạo lớp làm kín thứ hai sẽ giảm.

Nếu trục rung mạnh, chỉ thay chèn hoặc phớt có thể không giải quyết triệt để vấn đề vì nguyên nhân có thể xuất phát từ cụm trục hoặc ổ bi.

Đặc điểm làm kín kết hợp giữa chèn bôi trơn và phớt cao su ở bơm dầu truyền nhiệt RY40-25-160 nằm ở việc sử dụng hai lớp kiểm soát dầu liên tiếp quanh trục bơm. Bộ chèn đảm nhiệm vai trò làm kín chính và duy trì bề mặt tiếp xúc với trục, trong khi phớt cao su tạo thêm lớp chắn phía sau để hạn chế dầu tiếp tục di chuyển về phía cụm ổ trục.

Thiết kế này giúp cân bằng giữa khả năng làm kín, điều kiện làm việc của trục và khả năng bảo vệ khu vực ổ bi. Khi chèn được điều chỉnh phù hợp, phớt còn tốt và trục quay ổn định, cụm làm kín có thể hạn chế hiệu quả hiện tượng dầu nóng rò rỉ dọc theo trục.

Vì vậy, điểm nổi bật của RY40-25-160 không chỉ là có chèn hay có phớt riêng lẻ, mà chính là sự phối hợp giữa bộ chèn làm kín và phớt cao su để hình thành một hệ thống làm kín nhiều cấp phù hợp với đặc điểm làm việc của bơm dầu truyền nhiệt.

Cơ chế tản nhiệt tự nhiên độc đáo của bơm dầu truyền nhiệt RY40-25-160

Cơ chế tản nhiệt tự nhiên độc đáo của bơm dầu truyền nhiệt RY40-25-160 là một đặc điểm quan trọng giúp bơm thích nghi với điều kiện tuần hoàn dầu nóng. Thay vì phụ thuộc vào hệ thống nước làm mát riêng, kết cấu của bơm được thiết kế để hạn chế nhiệt từ thân bơm truyền trực tiếp đến cụm ổ trục, đồng thời giải phóng nhiệt ra môi trường xung quanh bằng quá trình tản nhiệt tự nhiên.

Điểm đáng chú ý của thiết kế này là bơm có thể làm việc với dầu truyền nhiệt ở nhiệt độ cao nhưng vẫn tạo khoảng cách nhiệt cần thiết giữa buồng bơm chứa dầu nóng và khu vực ổ bi, phớt dầu, khớp nối. Nhờ đó, các bộ phận cơ khí quan trọng không phải chịu toàn bộ nhiệt độ của môi chất đang được bơm.

Tản nhiệt tự nhiên trên RY40-25-160 hoạt động như thế nào?

Khi RY40-25-160 vận hành, dầu nóng đi qua thân bơm và bánh công tác. Nhiệt từ dầu truyền sang các chi tiết kim loại tiếp xúc trực tiếp với môi chất, đặc biệt là thân bơm, nắp bơm và một phần trục.

Nếu nhiệt này truyền liên tục về phía ổ bi mà không được kiểm soát, nhiệt độ cụm ổ trục có thể tăng cao. Vì vậy, kết cấu RY40-25-160 tạo ra một vùng trung gian tản nhiệt giữa đầu bơm nóng và cụm ổ trục.

Nhiệt truyền từ dầu nóng sang thân bơm

Dầu truyền nhiệt đi vào bơm mang theo một lượng nhiệt lớn. Trong quá trình bánh công tác quay, dầu tiếp xúc trực tiếp với:

• Thân bơm.
• Bánh công tác.
• Nắp bơm.
• Một phần trục bơm.

Các chi tiết này hấp thụ một phần nhiệt từ dầu. Vì vậy, khu vực đầu bơm luôn là khu vực có nhiệt độ cao nhất trong quá trình vận hành.

Nhiệt được dẫn dần về phía cụm đỡ

Từ đầu bơm, nhiệt có xu hướng truyền dọc theo các chi tiết kim loại, đặc biệt là trục và kết cấu liên kết giữa thân bơm với thân ổ trục.

RY40-25-160 không bố trí cụm ổ bi sát trực tiếp vào buồng dầu nóng. Khoảng cách kết cấu giữa hai khu vực giúp hạn chế tốc độ truyền nhiệt từ thân bơm về ổ trục.

Đây chính là bước đầu tiên của cơ chế tản nhiệt tự nhiên trên bơm dầu truyền nhiệt RY40-25-160.

Kết cấu thân ổ trục hỗ trợ giải phóng nhiệt ra môi trường

Sau khi nhiệt truyền khỏi vùng bơm nóng, một phần nhiệt được giải phóng ra không khí thông qua bề mặt của các chi tiết kim loại.

Tận dụng diện tích bề mặt để tản nhiệt

Các bộ phận nằm giữa thân bơm và ổ trục tiếp xúc trực tiếp với không khí xung quanh. Khi nhiệt độ của bề mặt kim loại cao hơn nhiệt độ môi trường, nhiệt sẽ tự truyền ra không khí.

Quá trình này diễn ra liên tục khi bơm hoạt động:

Dầu nóng → thân bơm → kết cấu trung gian → bề mặt kim loại → không khí môi trường.

Nhờ quá trình đó, một phần nhiệt được giải phóng trước khi truyền đến vị trí ổ bi.

Không khí xung quanh mang nhiệt ra khỏi bơm

Khi bề mặt bơm nóng lên, lớp không khí tiếp xúc với bề mặt cũng nóng lên. Không khí nóng có khối lượng riêng thấp hơn nên di chuyển lên trên, trong khi không khí mát hơn tiếp tục đi vào thay thế.

Quá trình đối lưu tự nhiên này diễn ra liên tục mà không cần bơm nước hoặc một hệ thống tuần hoàn chất làm mát riêng.

Đó là lý do thiết kế được gọi là tản nhiệt tự nhiên.

Cách RY40-25-160 hạn chế nhiệt truyền đến ổ bi

Mục tiêu quan trọng nhất của cơ chế tản nhiệt tự nhiên không phải làm nguội dầu truyền nhiệt. Dầu vẫn phải duy trì nhiệt độ cần thiết cho hệ thống sản xuất.

Mục tiêu thực sự là giảm lượng nhiệt truyền từ môi chất nóng tới các bộ phận nhạy cảm hơn của bơm, đặc biệt là ổ bi.

Tạo khoảng cách giữa buồng dầu nóng và ổ trục

Khoảng cách kết cấu giữa thân bơm và cụm ổ trục làm tăng chiều dài đường truyền nhiệt.

Nhiệt không thể truyền ngay lập tức từ dầu nóng sang ổ bi mà phải đi qua các chi tiết trung gian. Trong quá trình đó, một phần nhiệt liên tục thoát ra môi trường.

Do vậy, khi nhiệt đến khu vực ổ bi, mức nhiệt đã được giảm so với khu vực đầu bơm.

Giảm nhiệt truyền trực tiếp qua kết cấu

Nếu ổ bi được bố trí quá gần thân bơm, nhiệt từ dầu nóng có thể nhanh chóng truyền đến vòng bi.

Thiết kế RY40-25-160 kéo cụm ổ trục ra khỏi vùng nhiệt cao, tạo điều kiện để nhiệt phân tán trên đường truyền.

Đây là điểm quan trọng giúp cơ chế tản nhiệt tự nhiên của RY40-25-160 hoạt động mà không cần phải đưa nước làm mát trực tiếp vào cụm bơm.

Vì sao ổ bi cần được bảo vệ khỏi nhiệt độ cao?

Ổ bi là bộ phận đỡ và định vị trục bơm. Khi RY40-25-160 quay ở tốc độ 2.900 vòng/phút, ổ bi phải làm việc liên tục với tốc độ cao.

Nếu nhiệt từ dầu nóng truyền quá nhiều đến ổ bi, nhiệt độ tại đây có thể tăng thêm do ma sát trong quá trình quay.

Bảo vệ chất bôi trơn

Dầu hoặc mỡ bôi trơn của ổ bi cần duy trì trong điều kiện nhiệt độ phù hợp.

Nếu nhiệt độ quá cao, chất bôi trơn có thể:

• Giảm độ nhớt.
• Mất khả năng tạo màng bôi trơn.
• Biến chất nhanh hơn.
• Làm tăng ma sát giữa các bề mặt ổ bi.

Cơ chế tản nhiệt tự nhiên giúp hạn chế nhiệt truyền đến khu vực này, qua đó hỗ trợ duy trì điều kiện bôi trơn ổn định.

Hạn chế giãn nở quá mức của ổ bi và trục

Nhiệt độ tăng làm các chi tiết kim loại giãn nở. Nếu trục, vòng bi và thân ổ trục giãn nở quá lớn hoặc không đồng đều, khe hở làm việc có thể thay đổi.

Điều này có thể dẫn tới ma sát tăng, ổ bi nóng hơn và trục quay kém ổn định.

Khả năng tản nhiệt liên tục giúp hạn chế hiện tượng tích tụ nhiệt tại cụm ổ trục.

Cơ chế tản nhiệt tự nhiên giúp bảo vệ hệ thống làm kín

Tản nhiệt trên RY40-25-160 không chỉ có lợi cho ổ bi mà còn hỗ trợ khu vực làm kín của trục.

Giảm tác động nhiệt lên phớt dầu

Phớt dầu làm việc quanh trục và phải chịu đồng thời ma sát, chuyển động quay và nhiệt truyền từ phía đầu bơm.

Nếu nhiệt độ tại khu vực phớt tăng quá cao trong thời gian dài, vật liệu làm kín có thể nhanh bị lão hóa, chai cứng hoặc biến dạng.

Khi nhiệt được giải phóng dần qua kết cấu trước khi truyền đến phía ổ trục, tải nhiệt tác động lên phớt cũng được giảm bớt.

Giúp trục duy trì trạng thái làm việc ổn định

Nhiệt độ ổn định hơn giúp hạn chế sự giãn nở bất thường của trục tại khu vực làm kín.

Điều này hỗ trợ duy trì khoảng tiếp xúc giữa trục, bộ chèn và phớt dầu, từ đó giúp hệ thống làm kín làm việc ổn định hơn khi bơm vận hành với dầu nóng.

Điểm khác biệt của tản nhiệt tự nhiên so với làm mát bằng nước

Một trong những điểm đáng chú ý của bơm dầu truyền nhiệt RY40-25-160 là thiết kế không phụ thuộc vào một vòng nước làm mát riêng cho bơm.

Không cần đường nước làm mát riêng

Với phương pháp làm mát bằng nước, hệ thống thường phải có thêm:

• Nguồn cấp nước.
• Đường ống nước vào.
• Đường nước hồi hoặc xả.
• Van điều khiển.
• Các điểm kết nối làm mát.

Cơ chế tản nhiệt tự nhiên giảm nhu cầu đối với những bộ phận phụ trợ này.

Kết cấu hệ thống đơn giản hơn

Khi không cần bố trí hệ thống nước làm mát riêng, việc lắp đặt RY40-25-160 trở nên gọn hơn.

Điều này đặc biệt hữu ích trong các hệ thống dầu truyền nhiệt cần hoạt động liên tục nhưng không muốn bổ sung thêm một vòng tuần hoàn nước chỉ để làm mát bơm.

Tản nhiệt tự nhiên diễn ra liên tục trong quá trình vận hành

Một đặc điểm quan trọng của cơ chế này là quá trình tản nhiệt xảy ra đồng thời với quá trình bơm hoạt động.

Khi dầu nóng tiếp tục đi qua bơm:

1. Thân bơm tiếp tục nhận nhiệt.
2. Nhiệt truyền dần qua các chi tiết kim loại.
3. Bề mặt kết cấu giải phóng nhiệt vào không khí.
4. Không khí nóng di chuyển ra khỏi bề mặt.
5. Không khí mát hơn tiếp tục tiếp xúc với bơm.
6. Chu trình tản nhiệt tiếp tục diễn ra.

Quá trình này không yêu cầu người vận hành phải bật một hệ thống làm mát riêng.

Vai trò của không gian lắp đặt đối với tản nhiệt tự nhiên

Vì RY40-25-160 sử dụng không khí xung quanh để giải phóng nhiệt, môi trường lắp đặt có ảnh hưởng trực tiếp đến hiệu quả tản nhiệt.

Cần có khoảng không xung quanh bơm

Không nên bố trí quá nhiều thiết bị hoặc vật cản sát khu vực thân ổ trục và phần tản nhiệt.

Không gian thông thoáng giúp không khí nóng thoát lên và không khí có nhiệt độ thấp hơn tiếp cận bề mặt bơm dễ dàng hơn.

Hạn chế tích tụ nhiệt trong khu vực đặt bơm

Nếu RY40-25-160 được đặt trong không gian kín có nhiệt độ môi trường quá cao, chênh lệch nhiệt độ giữa bề mặt bơm và không khí giảm xuống.

Khi đó, khả năng giải phóng nhiệt tự nhiên cũng giảm.

Vì vậy, dù bơm không cần hệ thống nước làm mát riêng, khu vực lắp đặt vẫn cần bảo đảm thông thoáng để cơ chế tản nhiệt phát huy hiệu quả.

Gia nhiệt từ từ giúp cơ chế tản nhiệt làm việc ổn định

Tản nhiệt tự nhiên hoạt động hiệu quả nhất khi nhiệt độ của bơm thay đổi từ từ.

Nếu dầu có nhiệt độ rất cao được đưa đột ngột vào một bơm đang nguội, phần đầu bơm sẽ giãn nở nhanh trong khi những khu vực phía sau vẫn còn lạnh.

Điều này tạo ra chênh lệch nhiệt độ lớn giữa các bộ phận.

Cân bằng quá trình nhận nhiệt và thoát nhiệt

Khi bơm được gia nhiệt từ từ, nhiệt truyền dần từ thân bơm qua các bộ phận trung gian. Đồng thời, bề mặt bên ngoài liên tục giải phóng một phần nhiệt vào không khí.

Nhờ đó, quá trình:

nhận nhiệt → dẫn nhiệt → tản nhiệt

diễn ra cân bằng hơn.

Đây là điều kiện thuận lợi để trục, ổ bi và cụm làm kín thích nghi dần với nhiệt độ làm việc.

Lợi ích thực tế của cơ chế tản nhiệt tự nhiên trên RY40-25-160

Cơ chế tản nhiệt tự nhiên mang lại một số lợi ích trực tiếp cho quá trình sử dụng bơm dầu nóng.

Giảm phụ thuộc vào hệ thống phụ trợ

Không cần bố trí một hệ thống nước làm mát riêng cho bơm giúp giảm số lượng đường ống và thiết bị phụ trợ xung quanh cụm bơm.

Giảm nguy cơ sự cố từ hệ thống nước làm mát

Nếu một bơm phụ thuộc hoàn toàn vào nước làm mát, việc mất nước hoặc tắc đường nước có thể nhanh chóng làm nhiệt độ thiết bị tăng.

Tản nhiệt tự nhiên giúp loại bỏ sự phụ thuộc trực tiếp này.

Hỗ trợ ổn định cụm ổ trục

Việc hạn chế nhiệt từ dầu nóng truyền trực tiếp tới ổ bi giúp cụm ổ trục có điều kiện làm việc thuận lợi hơn, đặc biệt khi trục quay liên tục ở tốc độ 2.900 vòng/phút.

Hỗ trợ kéo dài thời gian làm việc của phớt và chất bôi trơn

Khi nhiệt độ tại phía ổ trục được kiểm soát tốt hơn, dầu mỡ bôi trơn và các chi tiết làm kín ít phải chịu tác động nhiệt trực tiếp từ môi chất nóng.

Cơ chế tản nhiệt tự nhiên phù hợp với đặc thù RY40-25-160

RY40-25-160 có lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ quay 2.900 vòng/phút. Đây là bơm tuần hoàn dầu truyền nhiệt nên đầu bơm thường xuyên tiếp xúc với môi chất nóng trong suốt thời gian vận hành.

Vì vậy, thiết kế tản nhiệt không nhằm làm nguội dòng dầu đang được bơm. Mục tiêu chính là kiểm soát hướng truyền nhiệt bên trong cụm bơm, để dầu vẫn giữ được chức năng truyền nhiệt trong khi ổ bi, phớt dầu và khu vực truyền động được hạn chế tiếp xúc với nhiệt độ quá cao.

Đó chính là giá trị cốt lõi của cơ chế tản nhiệt tự nhiên độc đáo của bơm dầu truyền nhiệt RY40-25-160.

Cơ chế tản nhiệt tự nhiên độc đáo của bơm dầu truyền nhiệt RY40-25-160 hoạt động dựa trên việc tạo khoảng cách giữa vùng tiếp xúc trực tiếp với dầu nóng và cụm ổ trục, đồng thời tận dụng bề mặt kết cấu của bơm để giải phóng nhiệt ra không khí xung quanh.

Nhiệt từ dầu nóng trước tiên truyền sang thân bơm, sau đó dẫn dần qua các chi tiết trung gian. Trong quá trình này, một phần nhiệt liên tục được tỏa ra môi trường nhờ đối lưu tự nhiên, giúp giảm lượng nhiệt truyền tới ổ bi, phớt dầu và khu vực khớp nối.

Điểm nổi bật của thiết kế là không cần phụ thuộc vào hệ thống nước làm mát riêng, nhờ đó kết cấu cụm bơm gọn hơn và giảm các thiết bị phụ trợ. Đối với RY40-25-160 làm việc với dầu truyền nhiệt nóng, cơ chế này đóng vai trò quan trọng trong việc bảo vệ ổ trục, chất bôi trơn và cụm làm kín, đồng thời hỗ trợ bơm duy trì trạng thái vận hành ổn định.
