Thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 là một trong những đặc điểm nổi bật giúp thiết bị phù hợp với các hệ thống tuần hoàn dầu nóng. Theo tài liệu của dòng RY, bơm được sử dụng để vận chuyển chất lỏng nhiệt độ cao, ít ăn mòn và không chứa hạt rắn, với nhiệt độ làm việc có thể đạt tới 350°C.
RY65-40-200 được thiết kế với thân bơm, nắp bơm, trục, bánh công tác, ổ bi và bộ phận làm kín bố trí theo hướng hạn chế tác động trực tiếp của nhiệt lên cụm truyền động.
Trong đó, khu vực thân bơm chịu nhiệt độ cao được tách tương đối khỏi phần ổ trục. Cách bố trí này giúp hạn chế lượng nhiệt truyền dọc từ buồng bơm sang các chi tiết quay và ổ bi trong quá trình vận hành liên tục.
Một điểm quan trọng trong thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 là sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống.
Thiết kế này giúp nhiệt từ khu vực bơm dầu nóng được phát tán ra môi trường trước khi truyền mạnh tới cụm ổ trục. Nhờ đó, kết cấu bơm đơn giản hơn, không cần thêm hệ thống nước làm mát riêng và giảm số lượng thiết bị phụ trợ.
Bộ phận làm kín của dòng RY sử dụng kết hợp packing seal và phớt dầu chịu nhiệt. Đây là khu vực đặc biệt quan trọng vì trục bơm vừa quay liên tục vừa nằm gần môi chất nhiệt độ cao.
Cấu hình làm kín này giúp kiểm soát rò rỉ dầu tại vị trí trục đi xuyên qua nắp bơm, đồng thời hỗ trợ bảo vệ khu vực ổ trục phía sau.
Ổ bi đóng vai trò giữ trục và rotor quay ổn định. Nếu nhiệt từ dầu truyền nhiệt truyền trực tiếp đến ổ bi với mức quá cao, chất bôi trơn và độ bền của ổ có thể bị ảnh hưởng.
RY65-40-200 được thiết kế để giảm sự truyền nhiệt trực tiếp tới cụm ổ bi thông qua khoảng cách kết cấu và khả năng tản nhiệt tự nhiên. Điều này đặc biệt cần thiết khi bơm vận hành trong thời gian dài với dầu nóng.
Khả năng chịu nhiệt cao không đồng nghĩa với việc bơm có thể tăng nhiệt đột ngột. Khi vận chuyển dầu nóng, dòng RY yêu cầu thực hiện quá trình gia nhiệt trước khi khởi động chính thức.
Theo hướng dẫn của nhà sản xuất, tốc độ gia nhiệt cần được kiểm soát và nhiệt độ giữa dầu tại cửa hút với thân bơm không được chênh lệch quá lớn. Mục đích là giúp các chi tiết kim loại giãn nở từ từ, giảm nguy cơ biến dạng hoặc xuất hiện ứng suất nhiệt trong thân bơm.
Điểm cốt lõi của thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 là khả năng phục vụ hệ thống sử dụng môi chất nhiệt độ cao.
Dòng RY được nhà sản xuất định hướng cho dầu truyền nhiệt và các chất lỏng ít ăn mòn, không chứa hạt rắn, với nhiệt độ môi chất tối đa tới 350°C. Vì vậy, cấu trúc thân bơm, cụm trục, bộ phận làm kín và hệ thống tản nhiệt đều được tổ chức xoay quanh yêu cầu làm việc trong điều kiện nhiệt cao.
Thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 thể hiện ở khả năng làm việc với dầu nóng tới 350°C, kết cấu tản nhiệt tự nhiên, bố trí cụm ổ trục cách xa vùng nhiệt cao và hệ thống làm kín kết hợp packing với phớt dầu chịu nhiệt.
Nhờ những đặc điểm này, RY65-40-200 phù hợp với nhiệm vụ tuần hoàn dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp cần vận hành ổn định ở nhiệt độ cao.
Nguyên lý làm việc dạng ly tâm của Bơm dầu truyền nhiệt RY65-40-200 dựa trên chuyển động quay của bánh công tác để truyền năng lượng cho dầu truyền nhiệt. Khi động cơ làm quay trục bơm, bánh công tác quay theo, làm dầu đi từ khu vực tâm bánh công tác ra phía ngoài. Trong quá trình này, dầu được tăng vận tốc và sau đó được dẫn qua thân bơm để hình thành áp suất cần thiết cho dòng tuần hoàn.
Khi bơm hoạt động, dầu truyền nhiệt đi vào cửa hút theo hướng trục và tiến đến khu vực trung tâm của bánh công tác.
Đây là điểm bắt đầu của nguyên lý làm việc dạng ly tâm của Bơm dầu truyền nhiệt RY65-40-200. Dầu được đưa trực tiếp vào vùng bánh công tác đang quay để nhận năng lượng cơ học từ bộ phận này.
Bánh công tác được gắn trên trục bơm và quay cùng trục khi động cơ hoạt động. Khi các cánh của bánh công tác chuyển động, chúng tác động trực tiếp lên dầu và làm dầu tăng vận tốc.
Dòng dầu từ khu vực gần tâm bánh công tác dần di chuyển ra phía ngoài theo chuyển động quay.
Khi bánh công tác quay liên tục, dầu bên trong bánh công tác có xu hướng dịch chuyển từ vùng tâm ra vùng có bán kính lớn hơn.
Quá trình này chính là đặc điểm cơ bản của nguyên lý ly tâm. Năng lượng quay của bánh công tác được truyền sang dầu, giúp dòng dầu có động năng lớn hơn trước khi đi vào phần dẫn dòng của thân bơm.
Khi lượng dầu trong bánh công tác liên tục được đưa ra phía ngoài, khu vực gần tâm bánh công tác hình thành điều kiện để dầu từ đường hút tiếp tục đi vào.
Nhờ đó, quá trình hút và đẩy diễn ra liên tục khi bánh công tác vẫn quay và đường hút luôn được cấp đầy dầu.
Sau khi rời khỏi bánh công tác, dầu có vận tốc tương đối cao và đi vào phần không gian của thân bơm.
Thân bơm có nhiệm vụ thu dòng dầu từ bánh công tác và dẫn dầu về cửa đẩy. Trong quá trình này, một phần động năng của dòng dầu được chuyển thành áp suất.
Có thể mô tả ngắn gọn nguyên lý làm việc dạng ly tâm của Bơm dầu truyền nhiệt RY65-40-200 theo chuỗi:
Dầu đi vào cửa hút → vào tâm bánh công tác → bánh công tác quay truyền năng lượng → dầu dịch chuyển ra ngoài → dầu đi vào thân bơm → áp suất tăng → dầu đi ra cửa đẩy.
Sau khi được tăng năng lượng trong bánh công tác và thân bơm, dầu đi ra cửa đẩy với mức năng lượng cao hơn so với tại cửa hút.
Sự chênh lệch này giúp dầu tiếp tục di chuyển qua đường ống, van và các thiết bị trong hệ thống truyền nhiệt.
Khi dầu rời bơm, một lượng dầu khác lại tiếp tục đi vào tâm bánh công tác. Quá trình này lặp lại liên tục, tạo thành dòng tuần hoàn ổn định.
Tốc độ quay của bánh công tác có ảnh hưởng trực tiếp đến khả năng truyền năng lượng cho dòng dầu.
Khi trục và bánh công tác duy trì đúng tốc độ làm việc, dầu được gia tốc liên tục và bơm có thể tạo ra dòng chảy ổn định. Nếu tốc độ quay giảm, khả năng tạo lưu lượng và cột áp cũng có thể giảm.
Vì vậy, đối với Bơm dầu truyền nhiệt RY65-40-200, việc duy trì tốc độ quay ổn định là điều kiện quan trọng để nguyên lý ly tâm phát huy đúng tác dụng.
Chiều quay đúng cũng là yếu tố quan trọng trong nguyên lý làm việc của bơm.
Theo hướng dẫn của dòng RY, khi quan sát từ phía khớp nối, bơm quay theo chiều kim đồng hồ. Nếu động cơ quay sai chiều, bánh công tác không thể tạo dòng chảy theo đúng thiết kế, dẫn đến lưu lượng hoặc áp suất không đạt yêu cầu.
Do đó, cần kiểm tra chiều quay trước khi đưa bơm vào vận hành chính thức.
Nguyên lý ly tâm chỉ hoạt động ổn định khi bánh công tác được tiếp xúc đầy đủ với môi chất.
Trước khi khởi động, dầu truyền nhiệt cần được đưa vào bơm và hạn chế không khí tồn tại bên trong. Nếu có nhiều không khí trong đường hút hoặc thân bơm, dòng dầu có thể không liên tục và bơm dễ xuất hiện rung hoặc tiếng ồn.
Việc đảm bảo bơm đầy dầu giúp bánh công tác truyền năng lượng trực tiếp cho môi chất ngay từ khi bắt đầu quay.
Nguyên lý làm việc dạng ly tâm của Bơm dầu truyền nhiệt RY65-40-200 tập trung vào hoạt động của bánh công tác quay. Dầu đi vào tâm bánh công tác, nhận năng lượng từ các cánh bơm rồi di chuyển ra phía ngoài. Sau đó, dòng dầu đi qua thân bơm, một phần động năng được chuyển thành áp suất trước khi dầu được đưa ra cửa đẩy.
Quá trình hút dầu, tăng năng lượng và đẩy dầu diễn ra liên tục khi bánh công tác quay đúng chiều, tốc độ ổn định và bơm luôn được cấp đầy môi chất. Đây là cơ sở giúp RY65-40-200 duy trì dòng dầu tuần hoàn trong hệ thống truyền nhiệt.

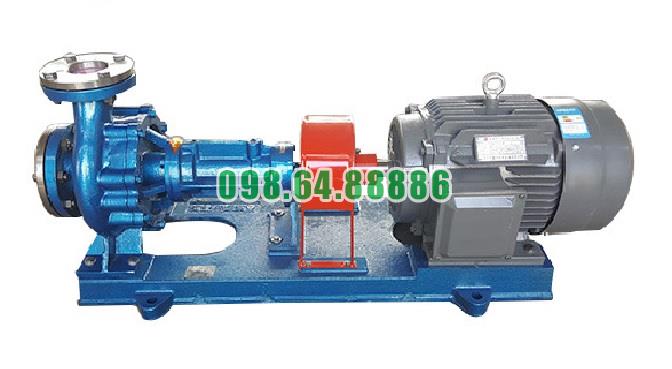

Bơm dầu nhiệt độ cao RY65-40-200 lưu lượng 30 m3/h, tốc độ quay 2900 vòng/phút, công suất 7.5 kW, cột áp 50 m
