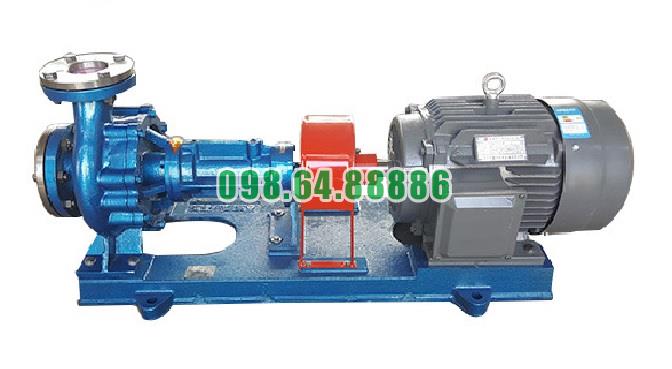

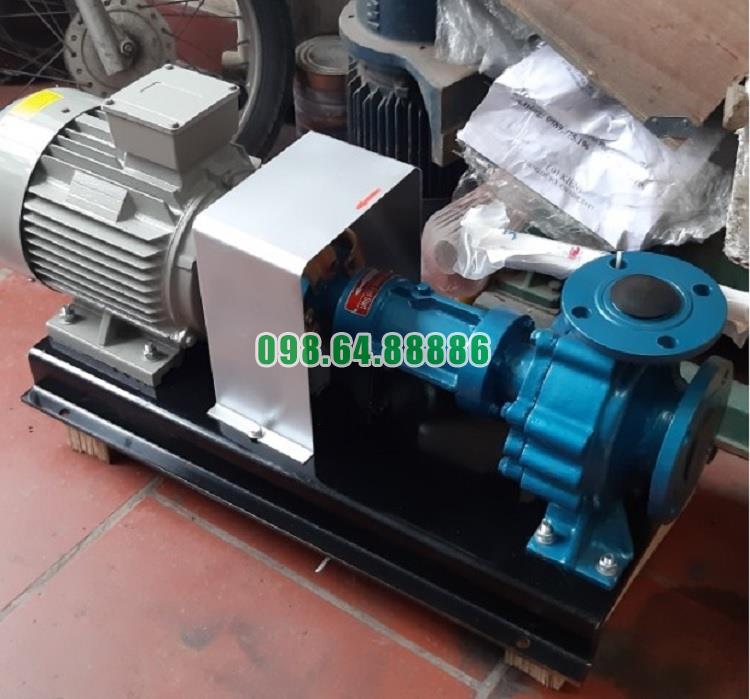

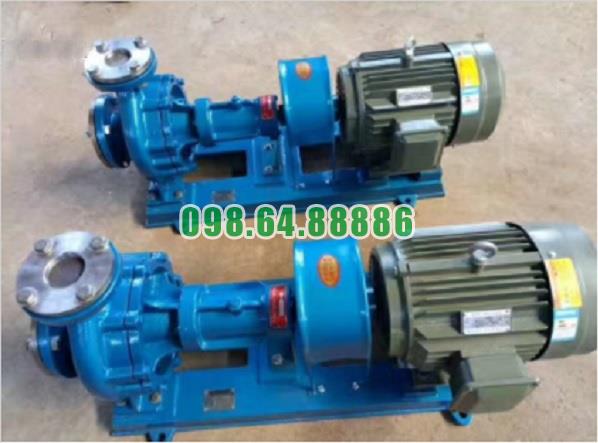

Bơm dầu nhiệt độ cao RY20-20-100 tốc độ 2.800 vòng/phút, cột áp 10 m

Đặc tính hoạt động ổn định của dòng Bơm dầu truyền nhiệt RY20-20-100 công nghiệp

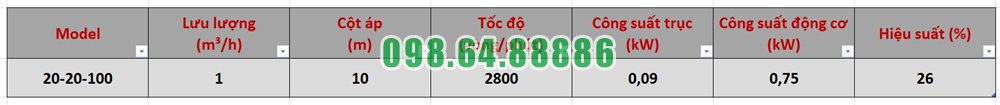

Bơm dầu truyền nhiệt RY20-20-100 công nghiệp được thiết kế để duy trì quá trình tuần hoàn dầu nóng đều đặn trong các hệ thống gia nhiệt quy mô nhỏ. Với lưu lượng 1 m³/h, cột áp 10 m, tốc độ quay 2.800 vòng/phút và động cơ 0,75 kW, bơm có khả năng tạo dòng chảy liên tục, hạn chế dao động áp suất và hỗ trợ hệ thống duy trì nhiệt độ ổn định.

Đặc tính hoạt động ổn định của RY20-20-100 thể hiện rõ qua khả năng truyền động đồng đều, kiểm soát rung động, hạn chế ảnh hưởng của nhiệt độ cao và duy trì lưu lượng phù hợp trong suốt quá trình làm việc.

Duy trì lưu lượng dầu tuần hoàn ổn định

RY20-20-100 cung cấp lưu lượng định mức khoảng 1 m³/h. Khi được lắp đặt trong hệ thống có trở lực phù hợp, bơm duy trì dòng dầu liên tục từ thiết bị gia nhiệt đến khu vực sử dụng nhiệt.

Hạn chế dao động dòng chảy

Bánh công tác quay đều ở tốc độ 2.800 vòng/phút, liên tục hút dầu vào tâm và đẩy môi chất ra cửa xả. Quá trình dịch chuyển diễn ra liên tục, không tạo ra các chu kỳ hút – đẩy gián đoạn như một số loại bơm thể tích.

Dòng dầu ổn định giúp nhiệt lượng được phân phối đều, hạn chế tình trạng nhiệt độ tăng giảm bất thường tại thiết bị sử dụng nhiệt.

Phù hợp với hệ thống lưu lượng nhỏ

Thông số lưu lượng 1 m³/h và cột áp 10 m giúp bơm đáp ứng tốt các đường ống tuần hoàn ngắn, bồn gia nhiệt nhỏ hoặc thiết bị trao đổi nhiệt có trở lực vừa phải.

Khi lựa chọn đúng với nhu cầu thực tế, bơm không phải làm việc quá tải hoặc bị điều tiết quá mức, nhờ đó duy trì trạng thái vận hành ổn định hơn.

Tốc độ quay đều giúp áp suất ít biến động

Tốc độ quay của động cơ ảnh hưởng trực tiếp đến lưu lượng và áp suất đầu ra. RY20-20-100 hoạt động ở tốc độ khoảng 2.800 vòng/phút, giúp bánh công tác truyền năng lượng đều cho dòng dầu.

Duy trì cột áp 10 m

Trong điều kiện vận hành phù hợp, bánh công tác tạo cột áp khoảng 10 m để thắng trở lực của đường ống, van và thiết bị trao đổi nhiệt. Cột áp ổn định giúp dầu lưu thông liên tục mà không xuất hiện hiện tượng lúc mạnh, lúc yếu.

Hạn chế thay đổi tải lên động cơ

Khi lưu lượng hệ thống được duy trì gần điểm làm việc thiết kế, tải trọng tác động lên bánh công tác và động cơ ít biến động. Động cơ nhờ đó vận hành êm hơn, giảm nguy cơ nóng máy hoặc dòng điện tăng bất thường.

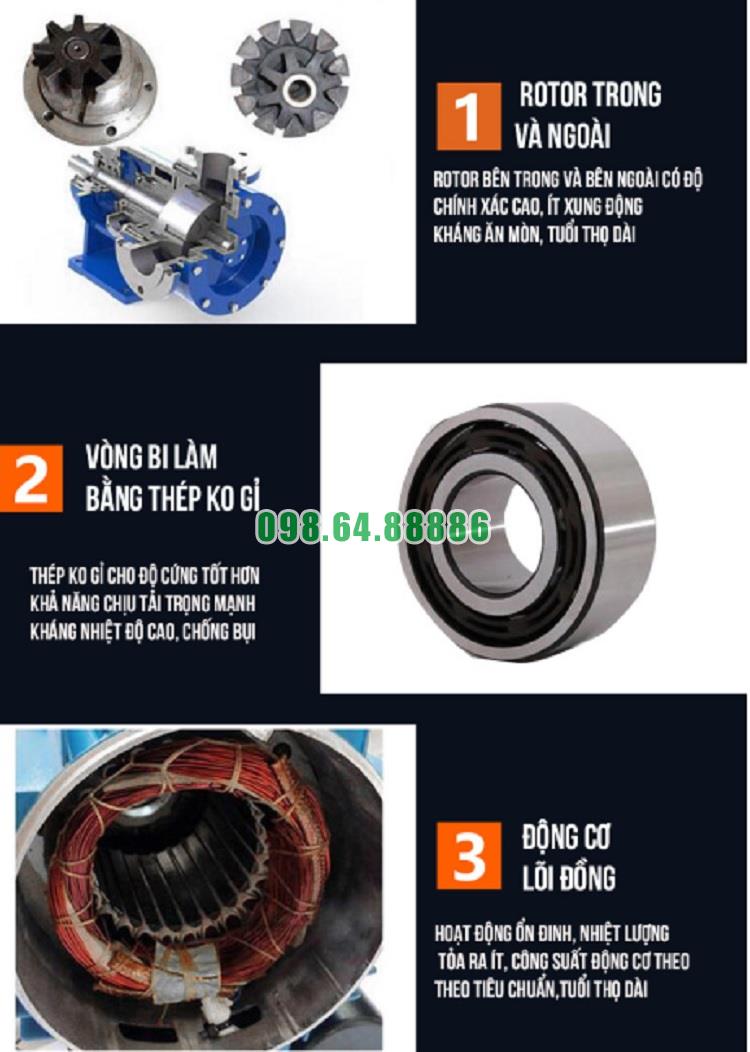

Cụm rôto được định vị chắc chắn

Rôto của bơm gồm trục và bánh công tác, quay liên tục trong quá trình vận hành. Độ ổn định của cụm rôto ảnh hưởng trực tiếp đến độ rung, tiếng ồn và tuổi thọ của bơm.

Hai ổ bi giữ trục đúng vị trí

Cụm ổ trục sử dụng hai ổ bi để đỡ và định vị trục bơm. Kết cấu này giúp hạn chế độ đảo của trục khi bánh công tác quay ở tốc độ cao.

Trục được giữ đúng tâm giúp bánh công tác không cọ xát với thân bơm, giảm rung động và duy trì khe hở làm việc ổn định.

Giảm ma sát trong quá trình vận hành

Ổ bi được bôi trơn đầy đủ giúp trục quay nhẹ và đều. Khi ma sát được kiểm soát, nhiệt độ ổ bi ít tăng bất thường, đồng thời động cơ không phải tiêu thụ thêm công suất để thắng lực cản cơ khí.

Khớp nối mềm giúp truyền động êm

Bơm và động cơ RY20-20-100 được kết nối bằng khớp nối mềm. Bộ phận này truyền mô-men từ động cơ đến trục bơm, đồng thời giảm tác động của rung động nhỏ trong hệ thống.

Hấp thụ dao động khi khởi động

Khi động cơ bắt đầu quay, mô-men có thể tăng nhanh trong thời gian ngắn. Khớp nối mềm giúp giảm va đập truyền trực tiếp đến trục và ổ bi, nhờ đó quá trình khởi động diễn ra êm hơn.

Hạn chế tải lệch lên trục

Khớp nối có thể hỗ trợ bù một phần sai lệch nhỏ giữa trục bơm và trục động cơ. Tuy nhiên, hai trục vẫn cần được căn chỉnh đồng tâm chính xác để tránh rung, nóng ổ bi và mài mòn khớp nối.

Khi bơm được căn chỉnh đúng, chuyển động quay được truyền đều, góp phần duy trì đặc tính hoạt động ổn định trong thời gian dài.

Khả năng kiểm soát ảnh hưởng của nhiệt độ cao

RY20-20-100 làm việc với dầu truyền nhiệt nên thân bơm thường xuyên chịu nhiệt độ cao. Kết cấu của dòng RY được bố trí nhằm hạn chế nhiệt truyền trực tiếp đến ổ bi và động cơ.

Tản nhiệt tự nhiên

Cụm bơm sử dụng cơ chế tản nhiệt tự nhiên, không phụ thuộc vào hệ thống nước làm mát. Nhiệt từ thân bơm được phân tán ra môi trường trước khi ảnh hưởng lớn đến cụm truyền động.

Nhờ đó, ổ bi, khớp nối và động cơ có điều kiện duy trì nhiệt độ làm việc ổn định hơn khi bơm tuần hoàn dầu nóng.

Hạn chế biến dạng do giãn nở nhiệt

Khi được gia nhiệt từ từ, thân bơm, trục và các chi tiết bên trong giãn nở tương đối đồng đều. Điều này giúp duy trì khe hở làm việc, hạn chế tình trạng kẹt rôto hoặc bánh công tác cọ vào thân bơm.

Sự ổn định nhiệt là yếu tố quan trọng để RY20-20-100 không bị rung hoặc thay đổi tiếng ồn sau khi hệ thống đạt nhiệt độ vận hành.

Bộ làm kín duy trì trạng thái làm việc ổn định

Khu vực trục đi qua nắp bơm cần được làm kín để hạn chế dầu nóng rò rỉ ra bên ngoài. RY20-20-100 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt.

Hạn chế thất thoát môi chất

Bộ làm kín giữ dầu bên trong buồng bơm, giúp hệ thống duy trì đủ môi chất tuần hoàn. Khi không xảy ra rò rỉ lớn, áp suất hút và lưu lượng đầu ra ít bị ảnh hưởng.

Không tạo lực cản quá lớn lên trục

Bộ chèn cần được điều chỉnh với độ chặt phù hợp. Nếu chèn quá lỏng, dầu có thể rò rỉ; nếu siết quá chặt, ma sát tăng và làm trục nóng.

Điều chỉnh đúng giúp bộ làm kín duy trì độ kín cần thiết nhưng vẫn bảo đảm trục quay nhẹ, qua đó giữ bơm hoạt động ổn định.

Cửa hút hướng trục tạo dòng dầu vào thuận lợi

Cửa hút của RY20-20-100 được bố trí theo hướng trục, giúp dầu đi tương đối thẳng vào tâm bánh công tác. Cách bố trí này hỗ trợ giảm thay đổi hướng đột ngột của dòng môi chất.

Dầu được cấp đều vào bánh công tác

Khi đường hút thông thoáng và thân bơm được mồi đầy, dầu đi liên tục vào mắt bánh công tác. Bánh công tác nhận đủ môi chất nên tạo được lưu lượng và áp suất ổn định.

Hạn chế xâm thực và rung động

Nếu đường hút bị tắc, có nhiều không khí hoặc trở lực quá lớn, dòng dầu vào bánh công tác sẽ không đều. Bơm có thể rung, phát tiếng ồn và giảm lưu lượng.

Do đó, đường hút cần ngắn, ít co cút, có đường kính phù hợp và luôn mở hoàn toàn khi vận hành.

Hoạt động ổn định khi duy trì đúng lưu lượng

RY20-20-100 cần được vận hành trong vùng lưu lượng phù hợp. Việc để bơm làm việc quá xa điểm thiết kế có thể làm tăng rung động và nhiệt độ bên trong buồng bơm.

Không vận hành ở lưu lượng quá thấp

Bơm không nên hoạt động liên tục dưới khoảng 30% lưu lượng thiết kế. Đối với RY20-20-100, mức lưu lượng này tương đương khoảng 0,3 m³/h.

Khi lưu lượng quá thấp, dầu lưu lại lâu trong thân bơm và tiếp tục nhận năng lượng từ bánh công tác. Điều này làm nhiệt độ tăng, dòng chảy mất ổn định và bộ làm kín nhanh xuống cấp.

Điều chỉnh bằng van xả

Lưu lượng nên được điều chỉnh tại đường xả, không khép van hút để giảm dòng chảy. Khép van hút làm áp suất đầu vào giảm, dễ gây thiếu dầu và xâm thực.

Nếu hệ thống thường xuyên cần lưu lượng thấp, nên bố trí đường hồi bypass để vẫn duy trì dòng dầu tối thiểu qua bơm.

Khả năng vận hành êm khi đường ống được lắp đúng

Đường ống hút và đường ống xả phải có giá đỡ độc lập. Không để trọng lượng đường ống hoặc lực giãn nở nhiệt tác động trực tiếp lên thân bơm.

Giữ nguyên độ đồng tâm

Lực từ đường ống có thể làm thân bơm dịch chuyển, khiến trục bơm và trục động cơ mất đồng tâm. Khi đường ống được đỡ đúng cách, vị trí bơm được giữ ổn định và độ rung được hạn chế.

Giảm ứng suất lên mặt bích

Giá đỡ độc lập giúp mặt bích hút và xả không phải chịu tải trọng ngoài thiết kế. Nhờ đó, thân bơm ít bị biến dạng và bánh công tác duy trì đúng vị trí trong buồng bơm.

Đặc tính hoạt động ổn định của dòng Bơm dầu truyền nhiệt RY20-20-100 công nghiệp được thể hiện qua khả năng duy trì lưu lượng 1 m³/h, cột áp 10 m và tốc độ quay 2.800 vòng/phút trong các hệ thống tuần hoàn dầu nóng quy mô nhỏ.

Cụm hai ổ bi giúp định vị rôto chắc chắn, khớp nối mềm hỗ trợ truyền động êm, bộ làm kín hạn chế rò rỉ và kết cấu tản nhiệt tự nhiên giúp giảm ảnh hưởng của nhiệt độ cao đến ổ bi và động cơ. Khi được mồi đầy dầu, căn chỉnh đồng tâm, bôi trơn đúng cách và vận hành trong vùng lưu lượng phù hợp, RY20-20-100 có thể duy trì dòng dầu đều, ít rung và hoạt động ổn định trong thời gian dài.

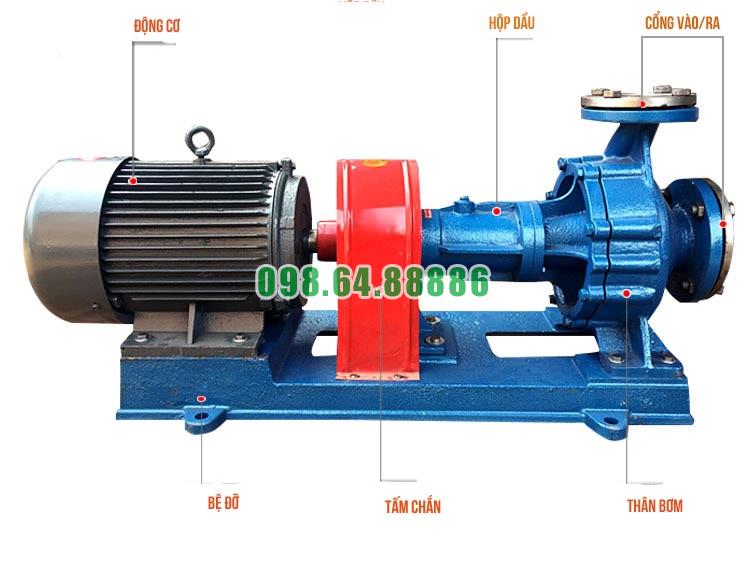

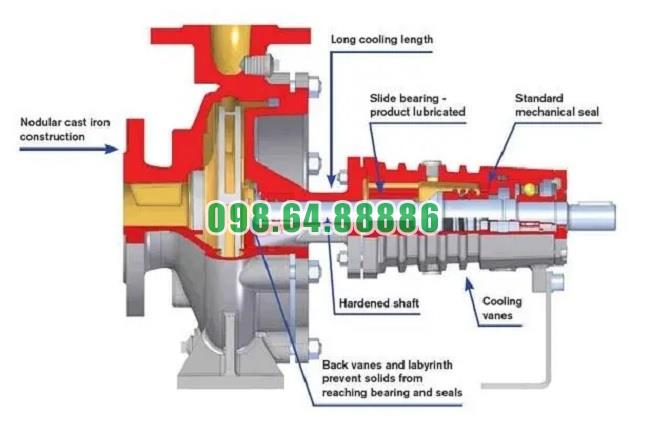

Phân tích cấu tạo chi tiết các bộ phận của Bơm dầu truyền nhiệt RY20-20-100

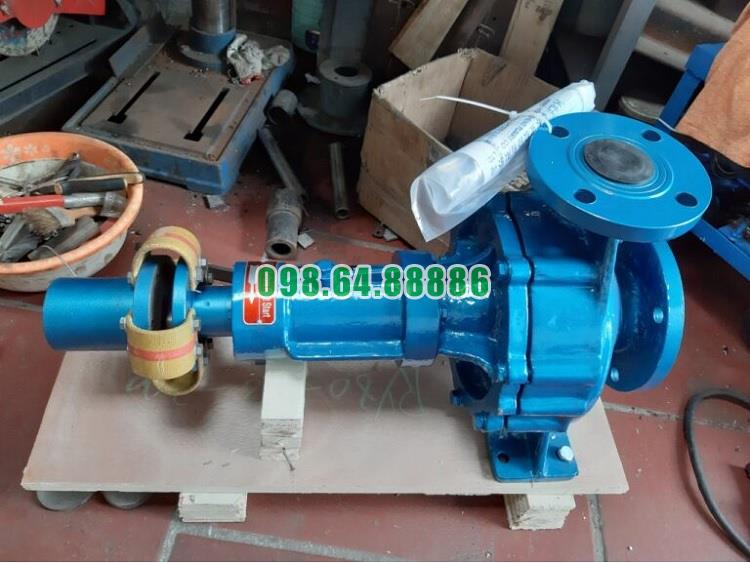

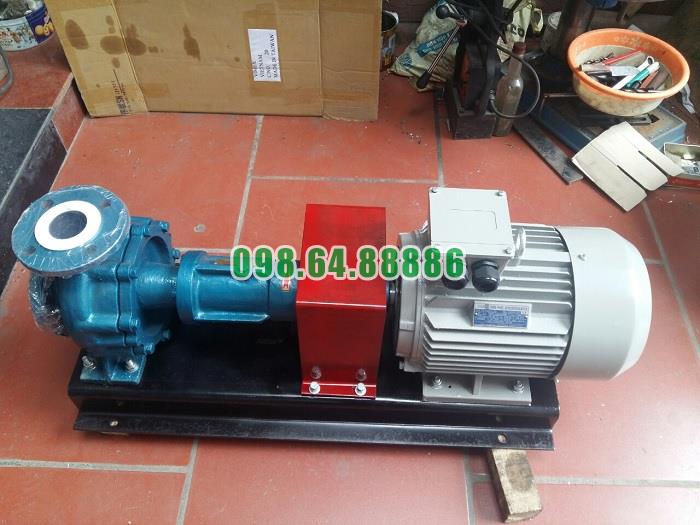

Bơm dầu truyền nhiệt RY20-20-100 là dòng bơm ly tâm trục ngang, đầu rời, được thiết kế chuyên biệt để tuần hoàn dầu tải nhiệt ở nhiệt độ cao. Cấu tạo của bơm được chia thành các cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.

Các bộ phận của Bơm dầu truyền nhiệt RY20-20-100 được bố trí theo phương ngang, trong đó thân bơm nằm ở phía trước, tiếp theo là nắp bơm, giá đỡ, thân ổ trục, trục bơm và khớp nối với động cơ. Cách bố trí này giúp hạn chế nhiệt từ dầu nóng truyền trực tiếp đến ổ bi và động cơ.

Ý nghĩa cấu tạo của model RY20-20-100

Tên model RY20-20-100 thể hiện các đặc điểm kích thước chính của đầu bơm:

• RY: dòng bơm dầu truyền nhiệt.
• 20 thứ nhất: đường kính danh nghĩa cửa hút 20 mm.
• 20 thứ hai: đường kính danh nghĩa cửa xả 20 mm.
• 100: đường kính ngoài danh nghĩa của bánh công tác 100 mm.

Các kích thước này quyết định cấu tạo thủy lực của bơm, khả năng tiếp nhận dòng dầu tại cửa hút và khả năng đẩy dầu ra khỏi cửa xả.

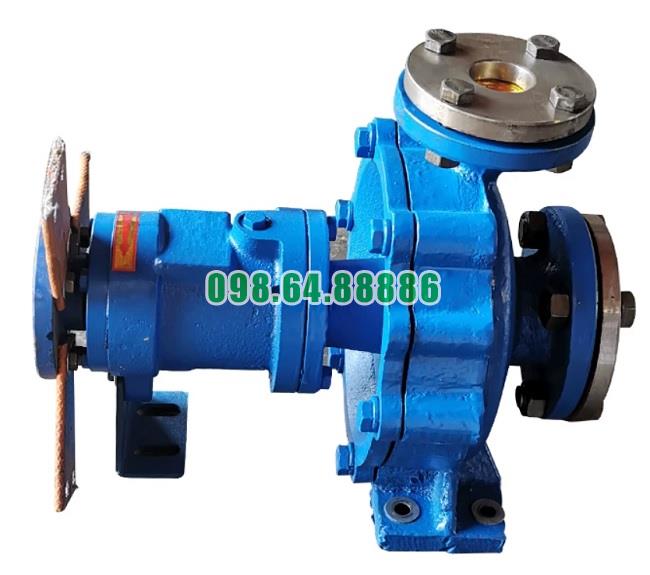

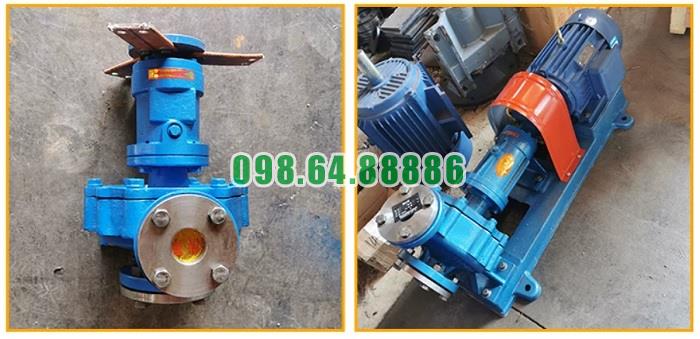

Thân Bơm dầu truyền nhiệt RY20-20-100

Cấu tạo thân bơm

Thân bơm là bộ phận bao ngoài của khoang công tác, bên trong chứa bánh công tác và đường dẫn dầu. Thân bơm có dạng buồng xoắn đặc trưng của bơm ly tâm.

Cửa hút được bố trí theo phương dọc trục, còn cửa xả được bố trí theo hướng tâm và quay thẳng đứng lên trên. Cách bố trí này tạo đường đi liên tục cho dầu từ cửa hút, qua bánh công tác và ra cửa xả.

Chức năng của thân bơm

Thân bơm có nhiệm vụ tiếp nhận dầu từ đường ống hút, dẫn dầu vào tâm bánh công tác, thu gom dòng dầu sau khi được tăng tốc và chuyển một phần động năng thành áp năng.

Đây cũng là bộ phận chịu trực tiếp nhiệt độ và áp suất của dầu truyền nhiệt. Vì vậy, thân bơm phải có độ cứng cao, khả năng chịu nhiệt tốt và bề mặt làm kín chính xác.

Cửa hút của Bơm dầu truyền nhiệt RY20-20-100

Vị trí cửa hút

Cửa hút DN20 nằm ở phía trước thân bơm và đồng tâm với trục bơm. Dầu truyền nhiệt đi theo phương ngang vào khu vực tâm của bánh công tác.

Đặc điểm cấu tạo

Việc bố trí cửa hút theo hướng trục giúp dòng dầu ít phải thay đổi hướng trước khi đi vào bánh công tác. Nhờ đó, dầu được phân phối đều hơn vào các cánh bơm.

Đường kính cửa hút 20 mm phù hợp với quy mô nhỏ của model RY20-20-100 và tạo thành đường dẫn dầu trực tiếp vào buồng công tác.

Cửa xả của Bơm dầu truyền nhiệt RY20-20-100

Vị trí cửa xả

Cửa xả DN20 được đặt trên thân bơm theo phương thẳng đứng. Đây là vị trí dầu truyền nhiệt rời khỏi bơm sau khi được bánh công tác tăng năng lượng.

Đặc điểm cấu tạo

Cửa xả liên kết trực tiếp với khoang xoắn của thân bơm. Tiết diện dòng chảy từ bánh công tác đến cửa xả được thiết kế để thu gom dầu và dẫn dầu ra ngoài một cách liên tục.

Mặt bích cửa xả là bộ phận chịu áp suất của dòng dầu sau bơm, do đó phải được gia công phẳng và liên kết kín với đường ống.

Nắp Bơm dầu truyền nhiệt RY20-20-100

Vị trí của nắp bơm

Nắp bơm được lắp phía sau thân bơm và liên kết bằng bu lông. Thân bơm và nắp bơm tạo thành khoang kín bao quanh bánh công tác.

Chức năng của nắp bơm

Nắp bơm có nhiệm vụ:

• Khép kín buồng công tác.
• Giữ vị trí tương đối của bánh công tác.
• Tạo buồng lắp bộ chèn làm kín.
• Liên kết thân bơm với giá đỡ và cụm ổ trục.
• Hạn chế dầu nóng rò ra ngoài theo vị trí trục.

Độ chính xác của nắp bơm ảnh hưởng trực tiếp đến khe hở giữa bánh công tác và thân bơm.

Bánh công tác của Bơm dầu truyền nhiệt RY20-20-100

Cấu tạo bánh công tác

Bánh công tác là bộ phận quay chính trong đầu bơm, có đường kính ngoài danh nghĩa 100 mm. Bánh được lắp cố định trên đầu trục bằng đai ốc hãm.

Bánh công tác gồm ba phần cơ bản:

• Moay-ơ trung tâm để lắp với trục.
• Các cánh dẫn dầu.
• Vành hoặc đĩa bao quanh hệ thống cánh.

Tâm hút của bánh công tác

Tâm bánh công tác nằm thẳng với cửa hút của thân bơm. Đây là vị trí dầu đi vào trước khi được các cánh dẫn tác động.

Kích thước tâm hút phải phù hợp với cửa hút DN20 để dòng dầu đi vào bánh công tác liên tục và tương đối đồng đều.

Cánh bánh công tác

Các cánh được bố trí cong theo chiều quay của bơm. Khi bánh công tác quay, cánh truyền năng lượng cơ học cho dầu và đẩy dầu từ tâm ra mép ngoài.

Hình dạng, độ cong và chiều cao của cánh ảnh hưởng trực tiếp đến lưu lượng, cột áp và hiệu suất của Bơm dầu truyền nhiệt RY20-20-100.

Moay-ơ bánh công tác

Moay-ơ là phần trung tâm dùng để cố định bánh công tác trên trục. Bề mặt lắp ghép giữa moay-ơ và trục phải chính xác để bánh công tác không bị lệch tâm khi quay.

Đai ốc bánh công tác

Đai ốc bánh công tác được lắp ở đầu trục, có nhiệm vụ giữ bánh công tác cố định theo phương dọc trục.

Bộ phận này ngăn bánh công tác dịch chuyển hoặc bị lỏng khi trục quay ở tốc độ cao. Ren của đai ốc và đầu trục phải bảo đảm chắc chắn, không bị mòn hoặc biến dạng.

Mặc dù có kích thước nhỏ, đai ốc bánh công tác là chi tiết quan trọng trong cụm rôto của Bơm dầu truyền nhiệt RY20-20-100.

Trục Bơm dầu truyền nhiệt RY20-20-100

Cấu tạo trục bơm

Trục bơm là chi tiết hình trụ kéo dài từ bánh công tác đến khớp nối. Một đầu trục dùng để lắp bánh công tác, phần giữa được đỡ bởi hai ổ bi và đầu còn lại kết nối với động cơ.

Trên trục có các vị trí gia công khác nhau để lắp:

• Bánh công tác.
• Đai ốc hãm.
• Ổ bi.
• Phớt dầu.
• Khớp nối mềm.

Chức năng của trục bơm

Trục có nhiệm vụ nhận mô-men xoắn từ động cơ và truyền đến bánh công tác. Trục đồng thời giữ bánh công tác quay đúng tâm trong thân bơm.

Do vừa chịu mô-men xoắn vừa chịu tải từ bánh công tác, trục phải có độ cứng, độ thẳng và độ đồng tâm cao.

Phần trục tiếp xúc với bộ chèn

Tại vị trí đi xuyên qua nắp bơm, trục tiếp xúc với bộ chèn làm kín. Bề mặt này phải nhẵn để hạn chế ma sát và tạo khả năng làm kín đều quanh chu vi.

Phần trục lắp ổ bi

Các vị trí lắp ổ bi được gia công theo kích thước chính xác để vòng trong ổ bi ôm chắc vào trục. Độ chính xác của phần này quyết định độ ổn định của toàn bộ cụm rôto.

Cụm rôto của Bơm dầu truyền nhiệt RY20-20-100

Cụm rôto gồm bánh công tác, trục bơm và đai ốc bánh công tác. Đây là toàn bộ phần quay của đầu bơm.

Bánh công tác được cố định tại đầu trục. Trục được đỡ bởi hai ổ bi và nhận chuyển động từ khớp nối. Đai ốc giữ bánh công tác không dịch chuyển trong quá trình quay.

Độ đồng tâm giữa các chi tiết trong cụm rôto ảnh hưởng trực tiếp đến độ rung, tiếng ồn và sự ổn định của Bơm dầu truyền nhiệt RY20-20-100.

Thân ổ trục

Cấu tạo thân ổ trục

Thân ổ trục là vỏ hình trụ kéo dài nằm phía sau giá đỡ. Bên trong thân ổ trục chứa trục bơm, hai ổ bi, khoang bôi trơn, phớt dầu và các chi tiết định vị.

Thân ổ trục được liên kết chắc chắn với giá đỡ để giữ trục và bánh công tác trên cùng một đường tâm.

Chức năng của thân ổ trục

Thân ổ trục thực hiện các nhiệm vụ:

• Giữ vị trí của hai ổ bi.
• Bảo vệ ổ bi khỏi bụi và tạp chất.
• Chứa dầu hoặc mỡ bôi trơn.
• Duy trì độ đồng tâm của trục.
• Tách cụm ổ bi khỏi khu vực thân bơm có nhiệt độ cao.

Ổ bi phía bánh công tác

Ổ bi phía bánh công tác nằm gần đầu bơm. Bộ phận này đỡ phần trục gần bánh công tác và chịu tải phát sinh từ chuyển động quay của bánh.

Ổ bi phía trước giúp hạn chế độ võng của trục và giữ khe hở giữa bánh công tác với thân bơm ổn định.

Do nằm gần nguồn nhiệt, ổ bi phía bánh công tác được bố trí cách thân bơm thông qua nắp bơm và giá đỡ.

Ổ bi phía khớp nối

Ổ bi phía khớp nối nằm ở đầu sau của thân ổ trục, gần vị trí kết nối động cơ.

Ổ bi này đỡ phần trục truyền động và phối hợp với ổ bi phía trước để duy trì trục quay đúng tâm. Khoảng cách giữa hai ổ bi tạo nên hệ thống đỡ ổn định cho toàn bộ cụm rôto.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp tại đầu thân ổ trục. Bộ phận này giữ ổ bi ở đúng vị trí và hạn chế chuyển động dọc trục.

Nắp chặn còn tạo vị trí lắp phớt dầu, giúp giữ chất bôi trơn bên trong thân ổ trục. Nắp được liên kết bằng bu lông và phải có độ đồng tâm với trục.

Ống dẫn dầu bôi trơn

Ống dẫn dầu nằm trong cụm ổ trục và có nhiệm vụ dẫn dầu bôi trơn đến vị trí ổ bi.

Cấu tạo này giúp dầu được phân phối đến bề mặt tiếp xúc của ổ bi, tạo lớp màng bôi trơn giữa các chi tiết chuyển động.

Ống dẫn dầu phải có tiết diện thông thoáng và liên kết kín để bảo đảm dầu bôi trơn được duy trì trong cụm ổ trục.

Giá đỡ trung tâm

Cấu tạo giá đỡ

Giá đỡ trung tâm được bố trí giữa nắp bơm và thân ổ trục. Đây là chi tiết dạng khung hoặc thân kéo dài, liên kết cụm đầu bơm với cụm ổ bi.

Chức năng liên kết

Giá đỡ giữ nắp bơm, thân ổ trục và trục bơm trên cùng một đường tâm. Độ cứng của giá đỡ giúp hạn chế biến dạng của cụm bơm.

Chức năng cách nhiệt

Khoảng cách do giá đỡ tạo ra giúp giảm nhiệt truyền trực tiếp từ thân bơm đến thân ổ trục. Nhiệt được phân tán dần qua bề mặt giá đỡ trước khi tiếp cận ổ bi.

Đây là đặc điểm cấu tạo quan trọng của Bơm dầu truyền nhiệt RY20-20-100 khi làm việc với dầu có nhiệt độ cao.

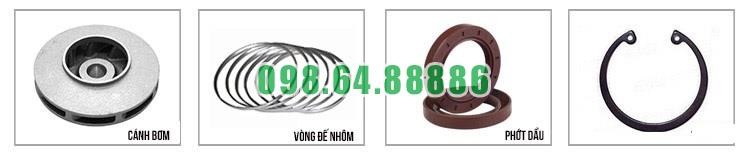

Bộ chèn làm kín

Cấu tạo bộ chèn

Bộ chèn làm kín được lắp trong buồng làm kín trên nắp bơm. Bộ phận này gồm nhiều vòng vật liệu chèn chịu nhiệt, bố trí liên tiếp quanh trục.

Các vòng chèn được ép vào bề mặt trục để thu hẹp khe hở giữa phần quay và phần cố định.

Chức năng của bộ chèn

Bộ chèn có nhiệm vụ hạn chế dầu truyền nhiệt trong thân bơm rò ra ngoài dọc theo trục.

Lực ép của các vòng chèn phải phân bố đều quanh trục. Cấu tạo nhiều vòng giúp tăng chiều dài đường rò và nâng cao khả năng làm kín.

Vòng chặn bộ chèn

Vòng chặn giữ các vòng chèn trong buồng làm kín và truyền lực ép lên toàn bộ bộ chèn. Bộ phận này giúp các vòng chèn không bị dịch chuyển khỏi vị trí khi trục quay.

Phớt dầu chịu nhiệt

Phớt dầu được bố trí trong cụm ổ trục và tiếp xúc với bề mặt trục. Phớt gồm vỏ giữ, phần tử đàn hồi và mép làm kín.

Phớt dầu có hai chức năng chính:

• Giữ dầu hoặc mỡ bôi trơn bên trong thân ổ trục.
• Ngăn bụi và tạp chất đi vào ổ bi.

Phớt dầu không làm kín dầu truyền nhiệt trong thân bơm. Nhiệm vụ đó thuộc về bộ chèn làm kín đặt trên nắp bơm.

Khớp nối mềm

Cấu tạo khớp nối

Khớp nối mềm được lắp giữa trục bơm và trục động cơ. Khớp nối gồm hai nửa moay-ơ và phần tử đàn hồi ở giữa.

Mỗi nửa khớp nối được cố định trên một đầu trục. Phần tử đàn hồi liên kết hai nửa và truyền mô-men xoắn.

Chức năng của khớp nối

Khớp nối truyền chuyển động quay từ động cơ đến trục bơm. Phần tử đàn hồi còn giúp hấp thụ một phần rung động và bù sai lệch rất nhỏ giữa hai trục.

Khớp nối mềm là bộ phận cuối cùng của cụm truyền động trong cấu tạo Bơm dầu truyền nhiệt RY20-20-100.

Bệ máy

Bệ máy là kết cấu đỡ chung cho bơm và động cơ. Chân thân bơm, giá đỡ và chân động cơ được cố định trên cùng một bệ.

Bệ máy giúp duy trì vị trí tương đối giữa trục bơm và trục động cơ. Độ phẳng và độ cứng của bệ ảnh hưởng trực tiếp đến độ đồng tâm của khớp nối.

Cấu tạo theo từng cụm chính

Cụm thân bơm

Cụm thân bơm gồm:

• Thân bơm.
• Nắp bơm.
• Cửa hút.
• Cửa xả.

Cụm này tạo thành khoang chứa và dẫn dầu truyền nhiệt.

Cụm rôto

Cụm rôto gồm:

• Bánh công tác.
• Trục bơm.
• Đai ốc bánh công tác.

Đây là cụm trực tiếp quay và truyền năng lượng vào dầu.

Cụm ổ trục

Cụm ổ trục gồm:

• Thân ổ trục.
• Hai ổ bi.
• Nắp chặn ổ trục.
• Ống dẫn dầu.
• Khoang bôi trơn.

Cụm này có nhiệm vụ đỡ, định vị và giữ trục quay ổn định.

Cụm làm kín

Cụm làm kín gồm:

• Bộ chèn làm kín.
• Vòng chặn bộ chèn.
• Phớt dầu chịu nhiệt.

Bộ chèn ngăn dầu truyền nhiệt rò theo trục, còn phớt dầu giữ chất bôi trơn trong cụm ổ bi.

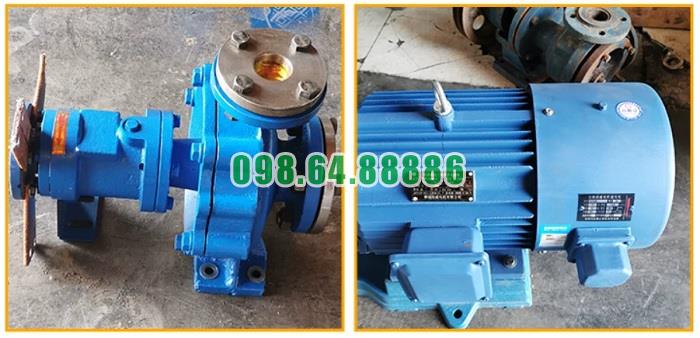

Cụm truyền động

Cụm truyền động gồm:

• Khớp nối mềm.
• Trục bơm.
• Động cơ.
• Bệ máy.

Cụm này tạo và truyền chuyển động quay đến bánh công tác.

Mối liên kết giữa các bộ phận

Trong Bơm dầu truyền nhiệt RY20-20-100, bánh công tác được lắp trên trục và giữ bằng đai ốc. Trục được đỡ bởi hai ổ bi nằm trong thân ổ trục. Phần trước của trục đi xuyên qua nắp bơm và bộ chèn làm kín, còn đầu sau kết nối với động cơ qua khớp nối mềm.

Thân bơm và nắp bơm tạo thành buồng công tác. Giá đỡ liên kết nắp bơm với thân ổ trục, đồng thời tạo khoảng cách cách nhiệt. Phớt dầu và nắp chặn ổ trục giữ chất bôi trơn bên trong cụm ổ bi.

Sự liên kết đồng tâm giữa thân bơm, bánh công tác, trục, ổ bi và khớp nối quyết định độ chính xác của toàn bộ kết cấu.

Cấu tạo Bơm dầu truyền nhiệt RY20-20-100 gồm năm nhóm bộ phận chính: cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.

Thân bơm và nắp bơm tạo khoang dẫn dầu. Bánh công tác đường kính danh nghĩa 100 mm được lắp trên trục để tạo chuyển động cho dòng dầu. Hai ổ bi trong thân ổ trục giữ trục quay ổn định. Bộ chèn làm kín hạn chế dầu nóng rò theo trục, trong khi phớt dầu giữ chất bôi trơn trong ổ bi.

Giá đỡ trung tâm vừa liên kết đầu bơm với thân ổ trục, vừa tạo khoảng cách cách nhiệt. Khớp nối mềm kết nối trục bơm với động cơ. Toàn bộ các bộ phận được bố trí đồng tâm trên bệ máy, tạo nên cấu trúc hoàn chỉnh của Bơm dầu truyền nhiệt RY20-20-100.
