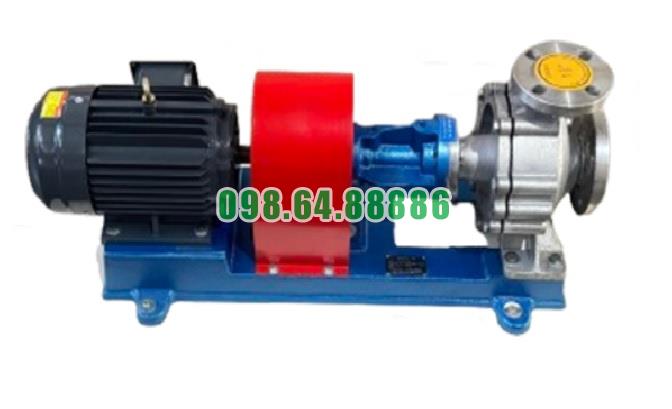

Bơm dầu nhiệt độ cao RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Chu trình gia nhiệt sơ bộ trước khi chạy Bơm dầu truyền nhiệt RY20-20-125

Chu trình gia nhiệt sơ bộ trước khi chạy Bơm dầu truyền nhiệt RY20-20-125 là công đoạn cần thực hiện khi bơm làm việc với dầu truyền nhiệt ở nhiệt độ cao. Mục đích chính là làm nóng thân bơm từ từ, giúp các chi tiết kim loại giãn nở đồng đều trước khi bơm được đưa vào vận hành chính thức.

Cho dầu nóng tuần hoàn qua thân bơm

Làm nóng bơm từ từ

Trước khi khởi động Bơm dầu truyền nhiệt RY20-20-125, cần cho dầu nóng tuần hoàn qua thân bơm nhiều lần để nhiệt độ của bơm tăng dần.

Không nên đưa dầu có nhiệt độ quá cao đột ngột vào một thân bơm đang nguội. Chênh lệch nhiệt độ lớn có thể khiến các chi tiết giãn nở không đồng đều, ảnh hưởng đến khe hở làm việc và độ ổn định của cụm rôto.

Quá trình gia nhiệt cần diễn ra từ từ cho đến khi nhiệt độ thân bơm tiến gần với nhiệt độ dầu tại cửa hút.

Kiểm soát chênh lệch nhiệt độ không vượt quá 40°C

Một yêu cầu quan trọng trong chu trình gia nhiệt sơ bộ Bơm dầu truyền nhiệt RY20-20-125 là kiểm soát chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm.

Mức chênh lệch này không nên vượt quá 40°C.

Ví dụ, nếu thân bơm đang ở 80°C thì không nên đưa trực tiếp dòng dầu 150°C vào bơm để khởi động ngay. Cần tiếp tục gia nhiệt để thân bơm đạt nhiệt độ phù hợp hơn trước khi đưa bơm vào làm việc.

Vì sao phải hạn chế chênh lệch nhiệt độ?

Kiểm soát chênh lệch nhiệt độ giúp thân bơm, trục và các chi tiết bên trong giãn nở tương đối đồng đều. Nhờ đó hạn chế nguy cơ:

• Trục và bánh công tác bị kẹt do giãn nở nhiệt.
• Khe hở bên trong bơm thay đổi quá nhanh.
• Bộ phận làm kín chịu sốc nhiệt.
• Bơm rung hoặc phát sinh tiếng cọ xát khi khởi động.

Tốc độ tăng nhiệt không vượt quá 50°C mỗi giờ

Trong quá trình gia nhiệt sơ bộ, nhiệt độ Bơm dầu truyền nhiệt RY20-20-125 cần tăng có kiểm soát.

Tốc độ tăng nhiệt nên giữ ở mức không vượt quá 50°C/giờ.

Điều này có nghĩa là quá trình làm nóng bơm cần diễn ra từng bước, thay vì tăng nhanh lên nhiệt độ vận hành ngay lập tức.

Gia nhiệt chậm giúp bơm thích nghi với nhiệt độ

Khi nhiệt độ tăng từ từ, thân bơm, trục, bánh công tác và các bộ phận liên quan có đủ thời gian để giãn nở theo sự thay đổi nhiệt độ.

Đây là yếu tố quan trọng đối với RY20-20-125 vì bơm làm việc trực tiếp với dầu nóng. Gia nhiệt quá nhanh có thể tạo ra sự chênh lệch nhiệt độ giữa các khu vực của bơm và làm tăng ứng suất nhiệt.

Nới bu lông trong quá trình gia nhiệt

Trong chu trình gia nhiệt sơ bộ trước khi chạy RY20-20-125, bu lông cố định bơm cần được nới khoảng 0,3–0,5 mm.

Khoảng nới này tạo điều kiện cho thân bơm giãn nở khi nhiệt độ tăng mà không bị giữ quá cứng tại vị trí lắp đặt.

Siết lại bu lông sau khi gia nhiệt

Sau khi quá trình gia nhiệt hoàn tất và thân bơm đã đạt trạng thái nhiệt ổn định, cần siết lại các bu lông cố định trước khi đưa bơm vào vận hành.

Không nên khởi động bơm khi các bu lông vẫn đang ở trạng thái nới phục vụ quá trình giãn nở nhiệt.

Kiểm tra khả năng quay của trục trước khi khởi động

Sau khi gia nhiệt, nên quay khớp nối bằng tay để kiểm tra cụm rôto của Bơm dầu truyền nhiệt RY20-20-125.

Trục phải quay tương đối nhẹ, đều và không có hiện tượng:

• Kẹt tại một vị trí.
• Cọ xát bất thường.
• Nặng trục rõ rệt.
• Phát ra tiếng kim loại ma sát.

Nếu xuất hiện bất thường sau khi gia nhiệt, chưa nên khởi động động cơ mà cần kiểm tra nguyên nhân trước.

Theo dõi bơm trong suốt quá trình gia nhiệt

Không nên thực hiện gia nhiệt sơ bộ rồi để bơm hoạt động mà không có người kiểm tra.

Trong suốt quá trình gia nhiệt Bơm dầu truyền nhiệt RY20-20-125, cần quan sát nhiệt độ thân bơm và tình trạng của cụm thiết bị. Nếu phát hiện rò rỉ dầu, biến dạng, tiếng động bất thường hoặc trục bị kẹt thì phải dừng quá trình gia nhiệt để kiểm tra.

Trình tự gia nhiệt sơ bộ RY20-20-125

Chu trình có thể thực hiện theo trình tự tập trung như sau:

Bước 1: Đảm bảo thân bơm đã có dầu và không còn lượng khí lớn bên trong.

Bước 2: Cho dầu nóng tuần hoàn từ từ qua thân Bơm dầu truyền nhiệt RY20-20-125.

Bước 3: Kiểm soát tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Bước 4: Theo dõi nhiệt độ thân bơm và nhiệt độ dầu tại cửa hút, giữ mức chênh lệch không quá 40°C.

Bước 5: Nới bu lông cố định bơm khoảng 0,3–0,5 mm trong giai đoạn gia nhiệt để bù giãn nở nhiệt.

Bước 6: Tiếp tục tuần hoàn dầu cho đến khi nhiệt độ thân bơm ổn định và tiến gần nhiệt độ dầu.

Bước 7: Siết lại bu lông cố định.

Bước 8: Quay khớp nối bằng tay để xác nhận trục quay nhẹ, không bị kẹt hoặc cọ xát.

Sau khi hoàn thành các bước trên và không phát hiện dấu hiệu bất thường, Bơm dầu truyền nhiệt RY20-20-125 mới được đưa sang giai đoạn khởi động.

Chu trình gia nhiệt sơ bộ trước khi chạy Bơm dầu truyền nhiệt RY20-20-125 cần được thực hiện từ từ và có kiểm soát. Điểm quan trọng nhất là cho dầu nóng tuần hoàn qua thân bơm nhiều lần, giữ chênh lệch giữa nhiệt độ dầu đầu vào và thân bơm không quá 40°C, đồng thời kiểm soát tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Trong quá trình gia nhiệt cần tạo điều kiện cho bơm giãn nở nhiệt, theo dõi tình trạng thiết bị và kiểm tra khả năng quay của trục trước khi khởi động. Thực hiện đúng chu trình này giúp RY20-20-125 chuyển từ trạng thái nguội sang trạng thái làm việc với dầu nóng một cách ổn định, hạn chế sốc nhiệt và kẹt cơ khí.

Công nghệ tản nhiệt tự nhiên đột phá trên Bơm dầu truyền nhiệt RY20-20-125

Công nghệ tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY20-20-125 là một điểm đáng chú ý trong thiết kế của dòng bơm RY. Thay vì phụ thuộc vào hệ thống nước làm mát riêng, bơm sử dụng chính kết cấu thân ổ trục, khoảng cách bố trí các chi tiết và khả năng trao đổi nhiệt với môi trường để hạn chế nhiệt truyền từ vùng bơm dầu nóng đến cụm ổ bi và truyền động.

Vì sao Bơm dầu truyền nhiệt RY20-20-125 cần tản nhiệt?

Bơm RY20-20-125 làm việc trực tiếp với dầu tải nhiệt có nhiệt độ cao. Khi dầu nóng đi qua thân bơm, nhiệt lượng không chỉ tồn tại trong dòng dầu mà còn truyền sang thân bơm, nắp bơm, trục và các chi tiết kim loại liên kết.

Nếu nhiệt tiếp tục truyền mạnh về phía cụm ổ trục, nhiệt độ ổ bi và chất bôi trơn có thể tăng cao. Vì vậy, hạn chế quá trình truyền nhiệt từ thân bơm đến cụm ổ trục là mục tiêu quan trọng của công nghệ tản nhiệt tự nhiên trên RY20-20-125.

Nguyên lý tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY20-20-125

Tản nhiệt tự nhiên không sử dụng nước tuần hoàn cưỡng bức để làm mát. Nhiệt được truyền từ khu vực có nhiệt độ cao sang các bộ phận kim loại xung quanh, sau đó phát tán dần ra không khí.

Quá trình có thể hình dung theo hướng:

Dầu nóng → thân bơm → nắp bơm và cụm đỡ → thân ổ trục → không khí môi trường.

Trong quá trình này, kết cấu bơm tạo khoảng cách giữa vùng chứa dầu nóng và khu vực ổ bi, giúp hạn chế nhiệt lượng truyền trực tiếp tới các chi tiết cần bảo vệ.

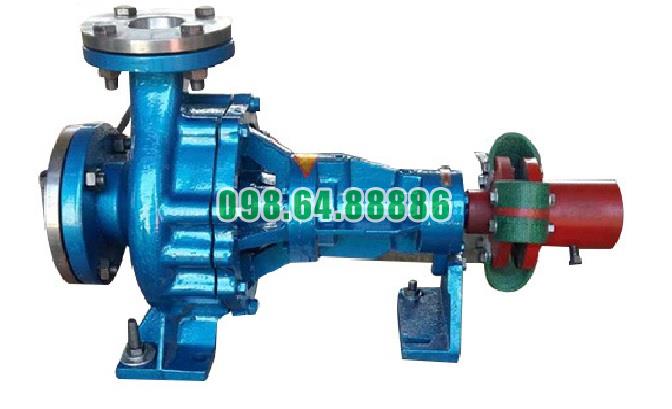

Thân ổ trục đóng vai trò quan trọng trong tản nhiệt

Tách cụm ổ bi khỏi vùng nhiệt cao

Thân ổ trục của Bơm dầu truyền nhiệt RY20-20-125 được bố trí kéo dài về phía sau thân bơm. Khoảng cách kết cấu này tạo ra vùng trung gian giữa buồng chứa dầu nóng và hai ổ bi.

Nhiệt phải truyền qua nhiều chi tiết và một khoảng kết cấu nhất định trước khi tới ổ bi. Nhờ đó, nhiệt độ tại cụm ổ trục có điều kiện giảm dần so với khu vực thân bơm.

Tăng diện tích trao đổi nhiệt với không khí

Bề mặt bên ngoài thân ổ trục tiếp xúc trực tiếp với không khí môi trường. Khi nhiệt truyền đến đây, một phần nhiệt được giải phóng ra không khí.

Diện tích bề mặt kim loại càng được tiếp xúc thông thoáng với môi trường thì quá trình tản nhiệt tự nhiên càng thuận lợi.

Tản nhiệt thông qua kết cấu kim loại của bơm

Các chi tiết kim loại của RY20-20-125 vừa dẫn nhiệt vừa đóng vai trò phát tán nhiệt.

Nhiệt từ thân bơm không tập trung hoàn toàn ở một vị trí mà truyền dần qua nắp bơm, giá đỡ và thân ổ trục. Trong quá trình truyền này, một phần nhiệt liên tục được giải phóng ra môi trường xung quanh.

Nhờ vậy, nhiệt độ giảm dần theo khoảng cách từ buồng dầu nóng đến cụm ổ bi.

Tản nhiệt tự nhiên thay thế hệ thống làm mát bằng nước

Điểm nổi bật trong thiết kế Bơm dầu truyền nhiệt RY20-20-125 là loại bỏ nhu cầu sử dụng hệ thống nước làm mát truyền thống.

Ở thiết kế sử dụng nước làm mát, bơm cần thêm đường nước vào, đường nước ra và nguồn cấp nước tuần hoàn. Trong khi đó, thiết kế tản nhiệt tự nhiên tận dụng chính cấu trúc của bơm để phát tán nhiệt.

Điều này làm cho cụm bơm gọn hơn và giảm số lượng thiết bị phụ liên quan đến quá trình làm mát.

Không cần đường nước làm mát riêng

Khi sử dụng tản nhiệt tự nhiên, Bơm dầu truyền nhiệt RY20-20-125 không phải phụ thuộc vào một vòng tuần hoàn nước chỉ để làm mát cụm bơm.

Điều này loại bỏ các thành phần như:

• Đường ống nước làm mát.
• Van cấp và thoát nước làm mát.
• Nguồn cấp nước liên tục.
• Các vị trí kết nối nước quanh cụm ổ trục.

Nhờ đó, phần kết cấu liên quan trực tiếp đến tản nhiệt trở nên đơn giản hơn.

Hạn chế sự truyền nhiệt tới ổ bi

Một trong những mục tiêu chính của công nghệ tản nhiệt tự nhiên trên RY20-20-125 là bảo vệ cụm ổ bi khỏi nhiệt độ cao của dầu tải nhiệt.

Ổ bi phải quay liên tục cùng trục bơm với tốc độ khoảng 2.800 vòng/phút. Nếu nhiệt từ thân bơm truyền quá mạnh tới ổ bi, nhiệt độ tại vị trí này có thể tăng nhanh.

Kết cấu tản nhiệt tự nhiên tạo một khoảng chuyển tiếp nhiệt giữa thân bơm và ổ bi, giúp hạn chế tình trạng nhiệt độ cao tập trung trực tiếp tại cụm vòng bi.

Bảo vệ chất bôi trơn trong cụm ổ trục

Khả năng tản nhiệt cũng ảnh hưởng trực tiếp tới môi trường bôi trơn của ổ bi.

Khi nhiệt độ ổ trục được kiểm soát tốt hơn, dầu hoặc mỡ bôi trơn ít chịu tác động nhiệt quá mức. Điều này giúp lớp bôi trơn duy trì trạng thái phù hợp giữa các bề mặt chuyển động.

Vì vậy, công nghệ tản nhiệt tự nhiên không chỉ liên quan đến nhiệt độ thân bơm mà còn hỗ trợ duy trì điều kiện làm việc cho cụm ổ trục.

Thiết kế tản nhiệt tự nhiên giúp bơm gọn hơn

Việc không cần thêm cụm làm mát nước giúp Bơm dầu truyền nhiệt RY20-20-125 có kết cấu đơn giản hơn.

Không có đường nước làm mát chạy quanh ổ trục đồng nghĩa với việc giảm số lượng mối nối, đường ống và phụ kiện phụ trợ.

Toàn bộ chức năng tản nhiệt được tích hợp vào chính kết cấu bơm thay vì phải bổ sung một hệ thống làm mát bên ngoài.

Tản nhiệt tự nhiên hoạt động liên tục khi bơm vận hành

Một đặc điểm của phương pháp này là quá trình tản nhiệt diễn ra tự nhiên ngay khi xuất hiện chênh lệch nhiệt độ.

Khi thân bơm nóng hơn môi trường, nhiệt bắt đầu truyền qua kết cấu và giải phóng ra không khí. Quá trình này diễn ra liên tục trong suốt thời gian Bơm dầu truyền nhiệt RY20-20-125 hoạt động.

Không cần kích hoạt thêm bơm nước hay thiết bị làm mát riêng để bắt đầu quá trình trao đổi nhiệt.

Điều kiện để tản nhiệt tự nhiên đạt hiệu quả

Do phụ thuộc vào sự trao đổi nhiệt với môi trường, khu vực lắp đặt Bơm dầu truyền nhiệt RY20-20-125 cần có không gian thông thoáng.

Nếu thân ổ trục bị che kín hoặc khu vực xung quanh tích tụ nhiệt lớn, khả năng giải phóng nhiệt ra không khí sẽ giảm.

Các bề mặt tản nhiệt cũng nên được giữ tương đối sạch. Lớp bụi bẩn hoặc dầu bám dày trên thân ổ trục có thể cản trở quá trình trao đổi nhiệt với không khí.

Sự khác biệt cốt lõi của công nghệ tản nhiệt RY20-20-125

Điểm quan trọng của thiết kế không nằm ở việc sử dụng một thiết bị làm mát riêng mà nằm ở cách bố trí kết cấu để nhiệt tự truyền và tự phát tán.

Có thể tóm tắt cơ chế như sau:

Tách vùng dầu nóng khỏi ổ bi → kéo dài đường truyền nhiệt → sử dụng thân ổ trục để phát tán nhiệt → giải phóng nhiệt ra không khí.

Đây chính là nguyên tắc cốt lõi của công nghệ tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY20-20-125.

Công nghệ tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY20-20-125 sử dụng chính kết cấu cơ khí của bơm để hạn chế nhiệt truyền từ vùng dầu nóng đến cụm ổ bi và giải phóng nhiệt ra môi trường. Thân ổ trục được bố trí tách khỏi vùng nhiệt cao, tạo khoảng truyền nhiệt và tăng khả năng trao đổi nhiệt với không khí.

Điểm nổi bật của thiết kế này là không cần hệ thống nước làm mát riêng, nhờ đó kết cấu Bơm dầu truyền nhiệt RY20-20-125 trở nên gọn hơn, giảm các đường ống phụ và vẫn duy trì khả năng tản nhiệt cần thiết cho cụm ổ trục khi làm việc với dầu nóng.
