Bơm dầu truyền nhiệt RY32-32-160 được thiết kế theo hướng gọn gàng, đơn giản và thuận tiện khi bố trí trong hệ thống tuần hoàn dầu nóng. Với lưu lượng 6 m³/h, cột áp 28 m và động cơ công suất 1,5 kW, model này đáp ứng nhu cầu vận chuyển dầu truyền nhiệt ở quy mô phù hợp mà không cần sử dụng một cụm bơm có công suất và kích thước quá lớn.
Đặc điểm kích thước nhỏ gọn của bơm dầu truyền nhiệt RY32-32-160 giúp thiết bị phù hợp với những khu vực lắp đặt có diện tích hạn chế. Bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy, tạo thành cụm thiết bị thống nhất, thuận tiện cho việc xác định vị trí, làm móng và kết nối với hệ thống đường ống.
Bơm RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút được bố trí theo hướng trục, trong khi cửa xả đặt theo hướng tâm và hướng lên trên. Cách sắp xếp này giúp các bộ phận chính tập trung trong một cụm máy có bố cục rõ ràng, hạn chế chiếm dụng diện tích không cần thiết.
Bơm và động cơ được lắp trên cùng một bệ, sau đó liên kết bằng khớp nối mềm. Thiết kế đồng bộ giúp đơn giản hóa việc bố trí thiết bị trong nhà xưởng, đồng thời tạo điều kiện thuận lợi cho quá trình căn chỉnh trục bơm với trục động cơ.
Tài liệu của nhà sản xuất cũng cho biết thiết kế mới sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống. Việc giảm bớt hệ thống cấp nước làm mát và các đường ống phụ trợ giúp cụm bơm trở nên gọn hơn, đơn giản hơn và dễ bố trí trong không gian vận hành.
Bơm dầu truyền nhiệt RY32-32-160 sử dụng động cơ công suất 1,5 kW tại tốc độ 2.900 vòng/phút. Đây là mức công suất phù hợp với lưu lượng 6 m³/h và cột áp 28 m của bơm.
Động cơ có công suất vừa phải giúp kích thước tổng thể của cụm bơm và động cơ được kiểm soát tốt hơn so với những model sử dụng động cơ công suất lớn. Nhờ đó, RY32-32-160 có thể được bố trí tại các dây chuyền gia nhiệt nhỏ và vừa mà không yêu cầu khu vực đặt máy quá rộng.
Sự tương thích giữa kích thước bơm, công suất động cơ và thông số làm việc còn giúp việc thiết kế móng máy trở nên đơn giản hơn. Người lắp đặt không phải bố trí một bệ máy quá lớn cho nhu cầu tuần hoàn dầu chỉ ở mức 6 m³/h.
Cửa hút của bơm được bố trí theo phương ngang dọc theo trục, giúp đường ống hút có thể kết nối trực tiếp với tâm bơm. Cách bố trí này tạo điều kiện để đường dầu đi vào bánh công tác theo hướng ổn định và hạn chế những thay đổi hướng dòng chảy không cần thiết ngay trước cửa hút.
Cửa xả hướng lên trên giúp đường ống đẩy dễ dàng được dẫn đến thiết bị gia nhiệt hoặc đường ống tuần hoàn chính. Người thiết kế có thể bố trí đường ống xả đi lên giá đỡ phía trên mà không phải mở rộng quá nhiều diện tích sang hai bên cụm bơm.
Cách bố trí cửa hút hướng trục và cửa xả hướng tâm góp phần làm cho cụm RY32-32-160 có hình thức lắp đặt gọn gàng. Tuy nhiên, đường ống vẫn cần có giá đỡ độc lập để không truyền trọng lượng trực tiếp lên thân bơm.
Việc lắp bơm và động cơ trên cùng một bệ giúp RY32-32-160 tạo thành một cụm thiết bị hoàn chỉnh. Khi đưa bơm vào vị trí, người lắp đặt có thể đặt toàn bộ cụm lên móng, cân bằng bệ máy và cố định bằng bu lông móng.
Cách lắp theo cụm giúp giảm số lượng kết cấu đỡ riêng lẻ và thuận tiện hơn trong quá trình xác định cao độ của bơm. Sau khi bệ máy được cân bằng, người lắp đặt tiến hành kiểm tra độ đồng tâm giữa trục động cơ và trục bơm trước khi kết nối hoàn chỉnh với hệ thống.
Theo hướng dẫn của nhà sản xuất, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục nên duy trì khoảng 2–3 mm. Kích thước cụm máy gọn giúp người lắp đặt dễ tiếp cận khu vực khớp nối để đo và điều chỉnh độ đồng tâm.
Một điểm hỗ trợ đáng kể cho thiết kế nhỏ gọn của bơm RY32-32-160 là cơ chế tản nhiệt tự nhiên. So với thiết kế cần cấp nước làm mát, cơ chế này giúp giảm đường ống nước vào, đường nước ra, van điều khiển và các phụ kiện kết nối xung quanh bơm.
Khi không phải bố trí riêng một hệ thống nước làm mát, không gian lắp đặt xung quanh cụm bơm được sử dụng hiệu quả hơn. Người vận hành cũng không phải dành thêm diện tích cho đường ống phụ hoặc thiết bị cấp nước liên quan.
Việc đơn giản hóa hệ thống phụ trợ đặc biệt có ý nghĩa tại những nhà xưởng có mặt bằng hạn chế hoặc các dây chuyền đã có nhiều thiết bị. Bơm có thể được tích hợp vào hệ thống tuần hoàn dầu truyền nhiệt mà không làm kết cấu đường ống trở nên quá phức tạp.
Kích thước nhỏ gọn của RY32-32-160 còn tạo thuận lợi khi hệ thống cần lắp hai bơm theo phương án một bơm hoạt động và một bơm dự phòng. Hai cụm bơm có thể được bố trí gần nhau trên cùng khu vực kỹ thuật, giúp đường ống hút và đường ống xả được kết nối theo cấu hình song song.
Cách bố trí này giúp đơn vị vận hành chủ động chuyển đổi giữa hai bơm khi cần kiểm tra hoặc bảo dưỡng. Tuy nhiên, khoảng cách giữa các cụm máy vẫn phải đủ để tiếp cận khớp nối, động cơ, ổ trục và các bu lông liên kết.
Thiết kế nhỏ gọn không đồng nghĩa với việc đặt bơm quá sát tường hoặc sát thiết bị khác. Tài liệu lắp đặt yêu cầu khu vực đặt bơm phải có đủ không gian phục vụ kiểm tra, tháo lắp và bảo dưỡng.
Với động cơ 1,5 kW và thông số làm việc ở mức 6 m³/h, RY32-32-160 phù hợp với những hệ thống tuần hoàn dầu nóng không yêu cầu cụm bơm công suất lớn. Thiết kế gọn giúp thiết bị dễ được bố trí thay thế hoặc bổ sung vào dây chuyền hiện có.
Khi cải tạo hệ thống, không gian dành cho bơm thường bị giới hạn bởi đường ống, lò gia nhiệt và các thiết bị sản xuất đã lắp đặt trước đó. Một cụm bơm nhỏ gọn sẽ tạo thuận lợi hơn trong việc lựa chọn vị trí đặt máy và điều chỉnh tuyến đường ống.
Dù vậy, tài liệu hiện có không công bố đầy đủ số đo chiều dài, chiều rộng và chiều cao riêng của model RY32-32-160. Vì vậy, trước khi làm móng hoặc bố trí vị trí cố định, cần đối chiếu bản vẽ kích thước lắp đặt chính xác do nhà sản xuất hoặc nhà cung cấp cung cấp.
Bơm dầu truyền nhiệt RY32-32-160 sở hữu thiết kế nhỏ gọn nhờ kết cấu đỡ một phía, bơm và động cơ lắp chung trên một bệ, cửa hút và cửa xả được bố trí hợp lý, đồng thời sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước.
Thiết kế này giúp giảm diện tích bố trí, hạn chế số lượng đường ống phụ trợ và tạo thuận lợi cho quá trình đưa cụm bơm vào vị trí lắp đặt. Công suất động cơ 1,5 kW cũng phù hợp với một cụm bơm có lưu lượng 6 m³/h và cột áp 28 m, đáp ứng các hệ thống tuần hoàn dầu truyền nhiệt có quy mô tương ứng.
Để việc lắp đặt đạt hiệu quả, cần đặt cụm bơm trên nền móng chắc chắn, căn chỉnh chính xác bơm với động cơ, bố trí giá đỡ đường ống độc lập và duy trì đủ khoảng trống cho việc kiểm tra, tháo lắp. Khi được bố trí đúng kỹ thuật, kích thước nhỏ gọn của RY32-32-160 sẽ giúp tiết kiệm không gian và đơn giản hóa quá trình lắp đặt trong hệ thống.
Bơm dầu truyền nhiệt RY32-32-160 hoạt động theo nguyên lý của bơm ly tâm. Năng lượng cơ học từ động cơ được truyền đến bánh công tác, sau đó chuyển thành động năng và áp năng của dòng dầu truyền nhiệt. Quá trình làm việc diễn ra liên tục qua các giai đoạn dầu đi vào tâm bánh công tác, chuyển động ra phía ngoài dưới tác dụng của lực ly tâm, đi vào buồng dẫn dòng và được đẩy ra cửa xả.

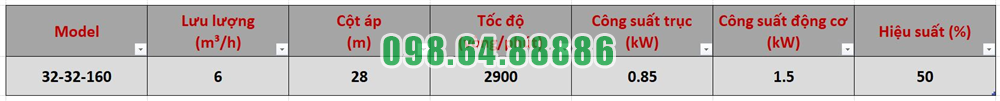

Bơm RY32-32-160 có lưu lượng thiết kế 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW. Công suất truyền trực tiếp trên trục bơm tại điểm làm việc này là 0,85 kW.
Nguyên lý làm việc ly tâm của bơm dầu truyền nhiệt RY32-32-160 bắt đầu từ động cơ điện. Khi động cơ được cấp điện, trục động cơ quay với tốc độ khoảng 2.900 vòng/phút. Chuyển động quay được truyền qua khớp nối mềm đến trục bơm.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Khớp nối mềm kiểu ba chấu có nhiệm vụ truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ giảm một phần rung động trong quá trình truyền động. Khi trục bơm quay, bánh công tác được lắp cố định trên trục cũng quay theo với cùng tốc độ.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu. Với model RY32-32-160, số 160 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 160 mm. Hai số 32 lần lượt thể hiện đường kính danh nghĩa của cửa hút và cửa xả đều là 32 mm.
Khi bánh công tác bắt đầu quay, dầu nằm trong các rãnh cánh của bánh công tác chuyển động theo. Dầu được đưa từ khu vực tâm bánh công tác ra phía mép ngoài, làm áp suất tại tâm bánh công tác giảm xuống.
Sự chênh lệch áp suất giữa đường ống hút và khu vực tâm bánh công tác tạo điều kiện để dầu truyền nhiệt tiếp tục đi vào bơm. Dòng dầu đi qua cửa hút theo phương dọc trục và tiến thẳng đến tâm bánh công tác.
Cửa hút bố trí theo hướng trục giúp dầu đi vào bánh công tác tương đối thuận chiều. Dòng dầu không phải đổi hướng quá nhiều trước khi tiếp xúc với các cánh dẫn. Cách bố trí này góp phần duy trì dòng chảy ổn định tại cửa vào của bơm.
Quá trình hút dầu của bơm RY32-32-160 không hình thành do bánh công tác “kéo” dầu theo cách cơ học. Dầu đi vào bơm chủ yếu do sự chênh lệch áp suất được tạo ra khi bánh công tác quay và đẩy lượng dầu đang có trong các rãnh cánh ra phía ngoài.
Sau khi đi vào tâm bánh công tác, dầu truyền nhiệt tiếp xúc với các cánh dẫn đang quay. Các cánh dẫn tạo lực tác động lên dầu, buộc dòng dầu chuyển động quay cùng bánh công tác.
Khi dầu quay với tốc độ cao, dòng dầu có xu hướng chuyển động từ khu vực gần tâm ra phía có bán kính lớn hơn. Đây là giai đoạn thể hiện rõ nhất nguyên lý làm việc ly tâm của bơm dầu truyền nhiệt RY32-32-160.
Trong quá trình chuyển động từ tâm ra mép bánh công tác, dầu nhận năng lượng cơ học từ động cơ thông qua trục bơm và bánh công tác. Vận tốc của dòng dầu tăng lên, đồng thời áp suất của dầu cũng được nâng cao.
Tốc độ quay 2.900 vòng/phút tạo điều kiện để bánh công tác truyền đủ năng lượng cho dòng dầu nhằm đạt lưu lượng 6 m³/h và cột áp 28 m tại điểm làm việc thiết kế. Cột áp 28 m thể hiện khả năng năng lượng mà bơm truyền cho một đơn vị trọng lượng chất lỏng, không đồng nghĩa với việc dầu chỉ có thể được bơm lên độ cao thẳng đứng đúng 28 m.
Các cánh dẫn tạo thành những đường dẫn chuyển động cho dầu bên trong bánh công tác. Khi bánh công tác quay, mặt cánh tác động lên dòng dầu và làm dầu tăng vận tốc theo hướng từ tâm ra ngoài.
Hình dạng và góc bố trí của cánh dẫn quyết định cách dòng dầu nhận năng lượng. Nếu dầu đi vào bánh công tác ổn định và phân bố đều giữa các rãnh cánh, quá trình truyền năng lượng diễn ra liên tục, giúp bơm duy trì lưu lượng và cột áp gần với thông số thiết kế.
Khi dầu rời khỏi mép bánh công tác, dòng dầu có vận tốc lớn và mang theo động năng. Tuy nhiên, để tạo được áp suất cần thiết tại cửa xả, một phần động năng này phải được chuyển đổi thành áp năng trong thân bơm.
Dầu sau khi rời bánh công tác đi vào buồng dẫn dòng của thân bơm. Không gian dẫn dòng bao quanh bánh công tác có nhiệm vụ thu gom dầu từ các rãnh cánh và hướng dòng dầu về cửa xả.
Khi dòng dầu đi từ khu vực có tiết diện nhỏ sang khu vực có tiết diện lớn hơn trong buồng dẫn, vận tốc của dầu giảm dần. Phần động năng giảm xuống được chuyển đổi thành áp năng, làm áp suất của dầu tăng lên trước khi đi ra khỏi bơm.
Quá trình chuyển đổi này giúp bơm tạo được cột áp 28 m tại lưu lượng thiết kế 6 m³/h. Bánh công tác đảm nhiệm việc truyền năng lượng cho dầu, còn thân bơm và buồng dẫn dòng hỗ trợ chuyển đổi, thu gom và dẫn dòng dầu đến cửa xả.
Cửa xả của bơm được bố trí theo hướng tâm và hướng thẳng đứng lên trên. Sau khi đi qua buồng dẫn dòng, dầu có áp suất được đưa ra cửa xả và tiếp tục chuyển động trong đường ống tuần hoàn.
Nguyên lý làm việc ly tâm của bơm dầu truyền nhiệt RY32-32-160 là một quá trình liên tục. Khi một lượng dầu bị đẩy từ tâm bánh công tác ra phía ngoài, áp suất tại cửa vào giảm xuống và một lượng dầu mới được đưa vào thay thế.
Dầu mới tiếp tục đi qua tâm bánh công tác, nhận năng lượng từ các cánh dẫn, chuyển động ra mép ngoài rồi đi vào buồng dẫn dòng. Chu trình này được lặp lại liên tục trong suốt thời gian bánh công tác quay.
Do đó, khả năng tạo dòng chảy của bơm phụ thuộc vào việc bánh công tác luôn được bao phủ bởi dầu. Nếu trong thân bơm có nhiều không khí hoặc bơm chưa được mồi đầy, bánh công tác không thể truyền năng lượng hiệu quả cho dầu. Tài liệu vận hành yêu cầu phải mồi đầy môi chất vào thân bơm và quay khớp nối bằng tay để đẩy không khí ra ngoài trước khi khởi động.
Bơm RY32-32-160 được thiết kế để đạt lưu lượng 6 m³/h tại cột áp 28 m. Hai thông số này có quan hệ trực tiếp với điểm làm việc của bơm trên hệ thống đường ống.
Khi trở lực của hệ thống tăng, lượng dầu đi qua bơm có xu hướng giảm. Khi trở lực giảm, lưu lượng có thể tăng lên. Vì vậy, bơm chỉ đạt đồng thời lưu lượng 6 m³/h và cột áp 28 m khi đặc tính của hệ thống phù hợp với điểm làm việc thiết kế.
Tài liệu của dòng RY thể hiện mối quan hệ giữa lưu lượng và cột áp thông qua đường đặc tính làm việc. Khi lựa chọn và vận hành, điểm làm việc của hệ thống cần nằm trong vùng đặc tính phù hợp và ưu tiên gần khu vực hiệu suất cao.
Nếu cửa xả bị khép quá nhiều, lưu lượng giảm và dầu có thể tuần hoàn cục bộ trong thân bơm. Nếu cửa xả mở quá lớn và trở lực hệ thống quá thấp, lưu lượng tăng có thể làm công suất tiêu thụ của bơm tăng theo. Vì vậy, trạng thái làm việc của dòng dầu phải phù hợp với khả năng truyền năng lượng của bánh công tác.
Chiều quay của bánh công tác quyết định hướng tác động của các cánh dẫn lên dòng dầu. Đối với bơm dầu truyền nhiệt RY32-32-160, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.
Khi bơm quay đúng chiều, các cánh dẫn tiếp nhận dầu tại tâm và đẩy dầu theo đúng hướng thiết kế ra mép bánh công tác. Nếu động cơ quay ngược chiều, cánh dẫn không thể truyền năng lượng cho dầu theo đúng thiết kế, khiến lưu lượng và cột áp giảm mạnh.
Chiều quay đúng là điều kiện cơ bản để nguyên lý ly tâm của bơm RY32-32-160 được thực hiện đầy đủ. Việc kiểm tra chiều quay cần được thực hiện trước khi đưa bơm vào làm việc chính thức.
Nguyên lý làm việc ly tâm của bơm dầu truyền nhiệt RY32-32-160 dựa trên quá trình chuyển đổi năng lượng từ động cơ thành năng lượng của dòng dầu. Động cơ công suất 1,5 kW truyền chuyển động qua khớp nối đến trục bơm, làm bánh công tác đường kính danh nghĩa 160 mm quay với tốc độ 2.900 vòng/phút.
Dầu truyền nhiệt đi vào tâm bánh công tác qua cửa hút 32 mm. Dưới tác động của các cánh dẫn và chuyển động quay, dầu chuyển động từ tâm ra mép ngoài, đồng thời được tăng vận tốc và áp suất. Dòng dầu sau đó đi vào buồng dẫn của thân bơm, nơi một phần động năng được chuyển đổi thành áp năng trước khi dầu thoát ra cửa xả 32 mm.
Quá trình hút, truyền năng lượng và đẩy dầu diễn ra liên tục khi bánh công tác quay đúng chiều và thân bơm luôn được điền đầy môi chất. Nhờ nguyên lý làm việc ly tâm này, bơm dầu truyền nhiệt RY32-32-160 có thể tạo lưu lượng 6 m³/h và cột áp 28 m tại điểm làm việc thiết kế.

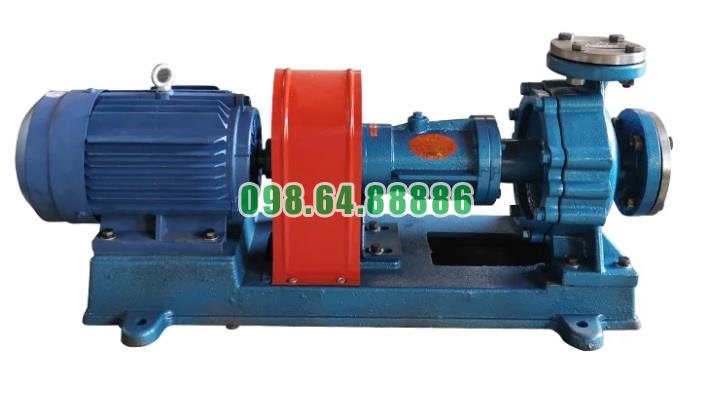

Bơm dầu nhiệt độ cao RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
