Bơm dầu truyền nhiệt RY65-40-250 sở hữu kiểu dáng công nghiệp chắc chắn và bền bỉ nhờ kết cấu cơ khí gọn, bố trí các cụm chi tiết theo dạng bơm ly tâm công nghiệp và được thiết kế để làm việc trong hệ thống tuần hoàn dầu nóng.
Điểm nổi bật của model này không nằm ở yếu tố trang trí mà ở cách tổ chức thân bơm, cụm ổ trục, giá đỡ, bệ máy và khớp nối theo hướng chắc chắn, thuận tiện cho lắp đặt và vận hành lâu dài.
RY65-40-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp toàn bộ cụm bơm có hình dáng gọn, đồng thời tạo sự liên kết rõ ràng giữa thân bơm, trục, ổ trục và cụm truyền động.
Thân bơm được bố trí với cửa hút theo hướng trục và cửa xả theo hướng tâm thẳng đứng. Đây là kiểu bố trí phổ biến ở các bơm ly tâm công nghiệp, giúp thiết bị dễ kết nối vào hệ thống đường ống và giữ được dáng máy cân đối.
Một đặc điểm làm tăng cảm giác chắc chắn của Bơm dầu truyền nhiệt RY65-40-250 là bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Bệ chung giúp giữ ổn định tương quan giữa trục bơm và trục động cơ, đồng thời tạo thành một cụm thiết bị thống nhất thay vì các bộ phận rời rạc. Khi lắp đặt đúng kỹ thuật, kết cấu này hỗ trợ hạn chế rung và duy trì độ ổn định trong quá trình vận hành.
Phía sau thân bơm là cụm giá đỡ và thân ổ trục. Đây là khu vực trực tiếp đỡ trục và cụm rôto khi bơm hoạt động ở tốc độ cao.
Thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto. Kết cấu này giúp trục được giữ ổn định trong quá trình quay, từ đó hỗ trợ bánh công tác làm việc đúng vị trí và hạn chế dao động không cần thiết.
Chính cụm giá đỡ và ổ trục tạo nên phần “khung” cơ khí đặc trưng, khiến RY65-40-250 có kiểu dáng đậm chất thiết bị công nghiệp.
Bơm được nối với động cơ bằng khớp nối mềm kiểu ba chấu. Bộ phận này vừa truyền mô-men từ động cơ tới trục bơm, vừa tạo sự liên kết linh hoạt giữa hai cụm máy.
Thiết kế khớp nối giúp cụm truyền động vẫn duy trì tính chắc chắn nhưng không hoàn toàn cứng tuyệt đối. Nhờ đó, một phần rung động hoặc sai lệch rất nhỏ trong quá trình làm việc có thể được hấp thụ tốt hơn.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đây là yếu tố quan trọng đối với vẻ ngoài và độ bền kết cấu của Bơm dầu truyền nhiệt RY65-40-250, bởi các vị trí liên kết đường ống phải đủ chắc chắn để làm việc ổn định trong hệ thống tuần hoàn dầu nóng.
Khi được lắp đúng với giá đỡ đường ống độc lập, thân bơm sẽ không phải chịu thêm tải trọng từ đường ống, giúp duy trì độ bền và giảm nguy cơ sai lệch cụm máy.
Tính bền bỉ của RY65-40-250 còn thể hiện ở cách bố trí các chi tiết bên trong. Trục bơm được đỡ bởi hai ổ bi, bánh công tác được cố định trên trục, cụm làm kín sử dụng packing kết hợp phớt dầu chịu nhiệt và hệ thống bôi trơn được bố trí riêng cho ổ trục.
Dòng RY cũng sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Thiết kế này giúp giảm bớt hệ thống phụ trợ, đồng thời giữ cấu trúc cụm bơm đơn giản và gọn hơn.
Bơm RY được thiết kế cho môi chất có nhiệt độ cao, tối đa theo tài liệu là 350°C. Vì vậy, kiểu dáng chắc chắn không chỉ mang tính hình thức mà gắn trực tiếp với yêu cầu chịu nhiệt, giữ ổn định trục và bảo vệ cụm ổ bi khi làm việc trong hệ thống gia nhiệt.
Với RY65-40-250, các bộ phận được bố trí theo hướng tách tương đối rõ khu vực thủy lực nóng khỏi khu vực ổ trục và truyền động, góp phần nâng cao khả năng vận hành ổn định.
Một ưu điểm khác của thiết kế RY65-40-250 là kết cấu tương đối thuận tiện khi cần tháo kiểm tra.
Cụm nắp bơm, thân ổ trục và rôto có thể được tháo ra khỏi thân bơm theo trình tự kỹ thuật. Sau đó, người bảo dưỡng có thể tiếp cận bánh công tác, trục, bộ chèn làm kín và ổ bi.
Điều này giúp kiểu dáng công nghiệp của bơm không chỉ chắc chắn mà còn phục vụ trực tiếp cho công tác kiểm tra và bảo trì định kỳ.
Bơm dầu truyền nhiệt RY65-40-250 sở hữu kiểu dáng công nghiệp chắc chắn và bền bỉ nhờ kết cấu đỡ một phía, thân bơm gọn, cụm ổ trục hai vòng bi, giá đỡ cứng vững, khớp nối mềm và bệ máy chung cho bơm – động cơ.
Thiết kế này hướng tới mục tiêu giữ ổn định cụm rôto, chịu được điều kiện vận hành dầu nóng và thuận tiện cho bảo dưỡng. Vì vậy, vẻ ngoài chắc chắn của RY65-40-250 thực chất phản ánh đúng định hướng thiết kế của một thiết bị chuyên dùng cho hệ thống gia nhiệt công nghiệp.

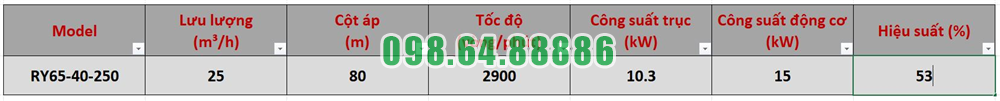

Bơm dầu truyền nhiệt RY65-40-250 làm nhiệm vụ tạo dòng tuần hoàn liên tục cho dầu tải nhiệt trong hệ thống gia nhiệt công nghiệp. Với lưu lượng 25 m³/h, cột áp 80 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, bơm được sử dụng để đưa dầu nóng từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi quay trở lại theo một vòng tuần hoàn khép kín.
Khi động cơ hoạt động, trục bơm quay và truyền chuyển động đến bánh công tác. Dầu tải nhiệt từ đường hút đi vào tâm bánh công tác theo hướng trục.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất để tránh tình trạng bơm chạy khi thiếu dầu. Không khí trong bơm và đường ống cũng cần được đẩy ra ngoài để dòng chảy ổn định.
Khi bánh công tác của Bơm dầu truyền nhiệt RY65-40-250 quay ở tốc độ 2.900 vòng/phút, dầu được gia tốc và chuyển động từ vùng tâm ra phía ngoài bánh công tác.
Quá trình này làm tăng năng lượng của dòng dầu, giúp môi chất có đủ khả năng đi qua hệ thống đường ống, van và các thiết bị trao đổi nhiệt.
Đây là nguyên lý cơ bản của bơm ly tâm và cũng là cơ sở để RY65-40-250 duy trì dòng tuần hoàn dầu trong hệ thống.
Sau khi nhận năng lượng từ bánh công tác, dầu được dẫn ra cửa xả của bơm và đi vào đường ống chính.
Tại điểm làm việc tương ứng, RY65-40-250 có khả năng cung cấp lưu lượng 25 m³/h với cột áp 80 m. Cột áp này giúp dòng dầu thắng được trở lực của hệ thống để tiếp tục di chuyển đến khu vực sử dụng nhiệt.
Trong một hệ thống điển hình, dầu tải nhiệt được đưa qua lò dầu hoặc thiết bị gia nhiệt để nhận nhiệt.
Sau khi đạt nhiệt độ yêu cầu, dầu nóng tiếp tục lưu thông đến các thiết bị cần sử dụng nhiệt như bồn phản ứng, thiết bị trao đổi nhiệt, máy ép hoặc các bộ phận gia nhiệt gián tiếp khác.
Bơm dầu truyền nhiệt RY65-40-250 không tạo ra nhiệt mà đảm nhiệm nhiệm vụ vận chuyển dầu, từ đó đưa năng lượng nhiệt đến đúng vị trí cần sử dụng.
Sau khi truyền một phần nhiệt lượng cho thiết bị công nghệ, dầu giảm nhiệt độ và quay trở lại đường hồi.
Từ đây, dầu tiếp tục được đưa về phía hút của bơm hoặc nguồn gia nhiệt để bắt đầu một chu trình mới.
Quá trình hút, tăng áp, cấp dầu nóng, trao đổi nhiệt và hồi dầu diễn ra liên tục trong suốt thời gian hệ thống hoạt động.
Nguyên lý tuần hoàn có thể hiểu theo trình tự:
Bơm → thiết bị gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → bơm.
Trong vòng tuần hoàn này, Bơm dầu truyền nhiệt RY65-40-250 giữ vai trò duy trì dòng chảy liên tục. Nếu bơm dừng hoặc lưu lượng giảm mạnh, khả năng vận chuyển nhiệt của toàn hệ thống cũng bị ảnh hưởng.
Lưu lượng quyết định lượng dầu được tuần hoàn trong một đơn vị thời gian.
Khi hệ thống được thiết kế phù hợp với mức lưu lượng 25 m³/h của RY65-40-250, dầu tải nhiệt có thể được luân chuyển liên tục giữa nguồn nhiệt và thiết bị sử dụng nhiệt.
Duy trì đủ lưu lượng cũng giúp hạn chế tình trạng dầu bị lưu lại quá lâu tại một khu vực có nhiệt độ cao.
Cột áp 80 m giúp bơm thắng trở lực tạo ra bởi đường ống, van, co nối, bộ lọc và thiết bị trao đổi nhiệt.
Nếu tổng trở lực của hệ thống quá lớn so với khả năng của bơm, lưu lượng tuần hoàn thực tế có thể giảm. Vì vậy, việc lựa chọn RY65-40-250 cần dựa trên cả yêu cầu lưu lượng và tổng cột áp của hệ thống.
Để Bơm dầu truyền nhiệt RY65-40-250 duy trì vòng tuần hoàn dầu ổn định, bơm cần được mồi đầy môi chất trước khi khởi động và van hút phải mở hoàn toàn.
Khi bắt đầu vận hành, van xả được mở từ từ sau khi bơm đạt tốc độ ổn định. Không nên sử dụng van hút để điều chỉnh lưu lượng vì có thể làm điều kiện hút xấu đi và gây xâm thực.
Đối với dầu nóng, bơm cũng cần được gia nhiệt sơ bộ từ từ để hạn chế chênh lệch nhiệt độ lớn giữa môi chất và thân bơm.
Trong quá trình hoạt động, cần duy trì lưu lượng tối thiểu, theo dõi áp suất cửa xả, rung động, nhiệt độ ổ bi và tiếng ồn để phát hiện sớm các dấu hiệu bất thường.
Nguyên lý vận hành tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY65-40-250 dựa trên quá trình bánh công tác quay để hút dầu vào tâm bơm, truyền năng lượng cho dòng dầu và đẩy dầu qua hệ thống gia nhiệt.
Dầu sau khi được gia nhiệt sẽ đi đến các thiết bị sử dụng nhiệt, truyền nhiệt rồi quay trở lại để tiếp tục chu trình. Nhờ quá trình tuần hoàn liên tục này, RY65-40-250 giữ vai trò quan trọng trong việc vận chuyển và phân phối nhiệt trong hệ thống dầu tải nhiệt.
Với thông số 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, hiệu quả của RY65-40-250 phụ thuộc trực tiếp vào việc lựa chọn đúng điểm làm việc và duy trì điều kiện tuần hoàn phù hợp trong suốt quá trình vận hành.

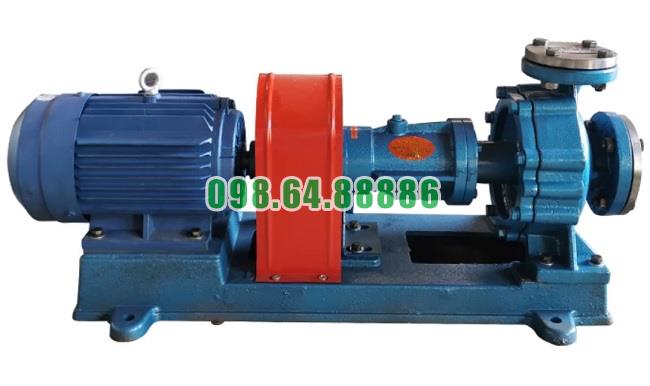

Bơm dầu nhiệt độ cao RY65-40-250 Lưu lượng 25 m3/h, cột áp 80 m, tốc độ 2900 vòng/phút, công suất 15 kW
