Bơm dầu chịu nhiệt RY50-32-160 tốc độ quay 2900 vòng/phút, lưu lượng 12.5 m3/h, cột áp 30 m, công suất 3 kW

Sự nhỏ gọn linh hoạt giúp bơm dầu truyền nhiệt RY50-32-160 dễ tích hợp vào dây chuyền

Sự nhỏ gọn linh hoạt giúp bơm dầu truyền nhiệt RY50-32-160 dễ tích hợp vào dây chuyền là một ưu điểm đáng chú ý khi thiết bị được sử dụng trong các hệ thống tuần hoàn dầu nóng công nghiệp. Với kết cấu bơm ly tâm trục ngang, động cơ công suất 3 kW và các cụm chức năng được bố trí tập trung trên cùng bệ máy, RY50-32-160 không yêu cầu diện tích lắp đặt quá lớn nhưng vẫn đáp ứng lưu lượng 12,5 m³/h và cột áp 30 m.

Kết cấu gọn giúp giảm diện tích lắp đặt

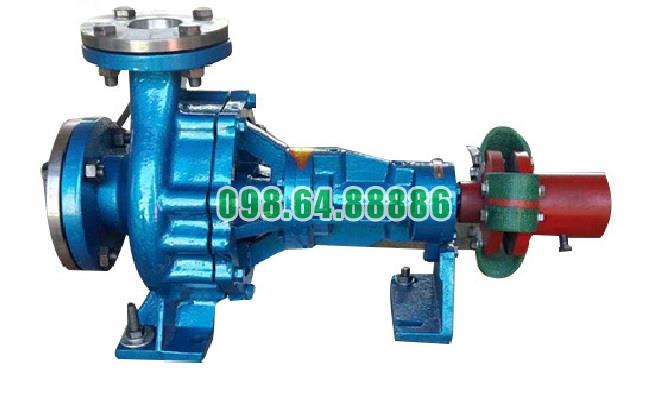

RY50-32-160 được cấu thành từ thân bơm, bánh công tác, trục, cụm ổ trục, bộ làm kín, khớp nối và động cơ. Các bộ phận được bố trí liên tục theo phương ngang, tạo thành một cụm máy tương đối gọn.

Đặc điểm này giúp bơm thuận lợi khi đặt cạnh lò dầu tải nhiệt, bộ gia nhiệt, bồn công nghệ hoặc thiết bị sử dụng nhiệt mà không chiếm quá nhiều không gian trong khu vực sản xuất. Đây là lợi thế rõ rệt đối với các dây chuyền đã có nhiều thiết bị và khoảng trống lắp đặt hạn chế.

Không cần hệ thống làm mát nước riêng biệt

Một yếu tố góp phần tạo nên sự nhỏ gọn của RY50-32-160 là kết cấu tản nhiệt tự nhiên. Cụm ổ trục và phần bơm dầu nóng được bố trí nhằm hạn chế nhiệt truyền trực tiếp đến khu vực ổ bi mà không phải phụ thuộc vào một hệ thống nước làm mát phức tạp.

Nhờ giảm các đường ống nước, van và phụ kiện làm mát đi kèm, việc bố trí bơm trong dây chuyền đơn giản hơn. Không gian xung quanh máy cũng thông thoáng hơn và số lượng kết nối phụ trợ cần thiết được giảm xuống.

Linh hoạt khi kết nối với hệ thống đường ống

Cửa hút và cửa xả thuận tiện cho bố trí đường dầu

RY50-32-160 có cửa hút danh nghĩa 50 mm và cửa xả 32 mm. Cửa hút được bố trí theo phương trục, trong khi cửa xả hướng lên trên theo phương hướng tâm.

Cách bố trí này thuận lợi khi kết nối bơm với đường dầu hồi từ hệ thống và đường dầu nóng đi đến thiết bị sử dụng nhiệt. Đường ống có thể được thiết kế tương đối gọn quanh cụm bơm, giúp giảm các đoạn chuyển hướng không cần thiết.

Dễ bố trí trong nhiều dạng mạch tuần hoàn

Nhờ kích thước và công suất ở mức vừa phải, RY50-32-160 có thể được bố trí trong nhiều dạng hệ thống tuần hoàn dầu truyền nhiệt, chẳng hạn giữa bộ gia nhiệt và máy sản xuất, giữa lò dầu và bồn gia nhiệt hoặc trong một nhánh cấp nhiệt riêng của dây chuyền.

Bơm cũng có thể được lắp thành cụm một bơm làm việc hoặc hai bơm song song theo phương án một bơm vận hành và một bơm dự phòng. Việc này giúp hệ thống linh hoạt hơn khi cần bảo dưỡng mà vẫn muốn hạn chế thời gian ngừng sản xuất.

Dễ tích hợp vào các cụm thiết bị gia nhiệt

RY50-32-160 phù hợp để lắp chung với bộ gia nhiệt dầu, bình giãn nở, van, bộ lọc và hệ thống điều khiển thành một skid cấp nhiệt hoàn chỉnh. Do bơm và động cơ đã được bố trí thành cụm đồng tâm trên bệ, nhà chế tạo dây chuyền có thể dành một khu vực tương đối nhỏ để lắp toàn bộ cụm tuần hoàn.

Trong các dây chuyền sản xuất nhựa, hóa chất, thực phẩm hoặc thiết bị gia nhiệt khuôn, đặc điểm này giúp RY50-32-160 dễ đặt gần vị trí tiêu thụ nhiệt. Khi khoảng cách đường dầu được bố trí hợp lý, hệ thống có thể giảm chiều dài đường ống và thuận tiện hơn trong công tác vận hành.

Thuận tiện khi cải tạo dây chuyền hiện hữu

Sự nhỏ gọn linh hoạt của bơm dầu truyền nhiệt RY50-32-160 đặc biệt có giá trị khi doanh nghiệp cần bổ sung hệ thống dầu tải nhiệt vào một dây chuyền đang vận hành.

Thay vì phải thay đổi lớn bố trí nhà xưởng, bơm có thể được lắp tại khu vực phù hợp gần đường dầu hiện có. Động cơ 3 kW cũng không đòi hỏi cụm truyền động có kích thước quá lớn, giúp việc thiết kế bệ máy, căn chỉnh và bố trí thiết bị điện thuận tiện hơn.

Khi cần thay đổi vị trí thiết bị sử dụng nhiệt hoặc mở thêm một nhánh tuần hoàn phù hợp với khả năng của bơm, kết cấu tương đối gọn của RY50-32-160 cũng giúp việc tổ chức lại đường ống dễ dàng hơn.

Thuận tiện cho kiểm tra và bảo dưỡng

Kích thước gọn không chỉ hỗ trợ lắp đặt mà còn giúp tập trung các bộ phận cần kiểm tra như khớp nối, thân ổ trục, bộ làm kín và động cơ trong cùng một khu vực.

Khi bố trí đủ khoảng trống bảo dưỡng, kỹ thuật viên có thể tiếp cận cụm bơm để kiểm tra rò rỉ, nhiệt độ ổ bi, độ rung, khớp nối và tình trạng làm kín mà không phải tháo dỡ nhiều thiết bị phụ trợ. Điều này phù hợp với các dây chuyền sản xuất cần bảo dưỡng nhanh và hạn chế thời gian dừng máy.

Phù hợp với hệ thống cấp nhiệt công suất vừa

Với lưu lượng 12,5 m³/h, cột áp 30 m, động cơ 3 kW và tốc độ 2.900 vòng/phút, RY50-32-160 có quy mô phù hợp với nhiều mạch tuần hoàn dầu nóng cục bộ trong nhà máy.

Bơm có thể được tích hợp vào dây chuyền để cấp dầu nóng cho một máy sản xuất, một nhóm thiết bị hoặc một khu vực gia nhiệt riêng mà không nhất thiết phải sử dụng cụm bơm có kích thước và công suất lớn hơn mức cần thiết. Điều này giúp hệ thống vừa gọn vừa dễ tổ chức theo từng khu vực sử dụng nhiệt.

Sự nhỏ gọn linh hoạt giúp bơm dầu truyền nhiệt RY50-32-160 dễ tích hợp vào dây chuyền nhờ kết cấu bơm – động cơ tập trung trên cùng bệ, bố trí cửa hút và cửa xả thuận tiện, cơ chế tản nhiệt tự nhiên và công suất động cơ chỉ 3 kW. Với lưu lượng 12,5 m³/h và cột áp 30 m, thiết bị phù hợp để hình thành các mạch tuần hoàn dầu nóng có quy mô vừa mà không chiếm nhiều diện tích. Nhờ đó, RY50-32-160 thuận lợi cả khi thiết kế dây chuyền mới lẫn khi bổ sung hoặc cải tạo hệ thống cấp nhiệt hiện hữu.

Giải pháp truyền nhiệt tối ưu cho ngành cao su nhờ bơm dầu truyền nhiệt RY50-32-160

Trong sản xuất cao su, nhiều công đoạn yêu cầu duy trì nhiệt độ ổn định và phân bố nhiệt đồng đều trong thời gian dài. Bơm dầu truyền nhiệt RY50-32-160 đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa thiết bị gia nhiệt và các thiết bị sử dụng nhiệt, giúp hình thành vòng tuần hoàn nhiệt liên tục. Với lưu lượng 12,5 m³/h, cột áp 30 m, động cơ 3 kW và tốc độ 2.900 vòng/phút, RY50-32-160 phù hợp với các hệ thống cấp nhiệt có quy mô tương ứng trong nhà máy cao su.

Duy trì dòng dầu truyền nhiệt tuần hoàn liên tục

Vai trò chính của RY50-32-160 trong hệ thống truyền nhiệt ngành cao su là đưa dầu nóng từ thiết bị gia nhiệt đến máy sử dụng nhiệt và đưa dầu sau trao đổi nhiệt trở lại nguồn gia nhiệt.

Chu trình cơ bản được thực hiện theo hướng:

Thiết bị gia nhiệt → bơm RY50-32-160 → thiết bị sử dụng nhiệt → đường dầu hồi → thiết bị gia nhiệt.

Dòng tuần hoàn liên tục giúp nhiệt lượng được vận chuyển đều trong hệ thống thay vì tập trung tại một khu vực. Đây là điều kiện quan trọng đối với các dây chuyền cao su cần duy trì nhiệt độ ổn định trong quá trình sản xuất.

Cấp nhiệt ổn định cho thiết bị sản xuất cao su

Hỗ trợ duy trì nhiệt độ công nghệ

Trong các công đoạn gia công cao su có sử dụng dầu tải nhiệt, nhiệt độ thiết bị cần được giữ tương đối ổn định trong suốt chu kỳ sản xuất. Nếu lưu lượng dầu nóng không ổn định, nhiệt độ tại bề mặt trao đổi nhiệt có thể thay đổi và ảnh hưởng đến điều kiện công nghệ.

RY50-32-160 tạo lưu lượng tuần hoàn 12,5 m³/h, giúp dầu nóng liên tục đi qua đường ống và thiết bị trao đổi nhiệt. Khi bơm được lựa chọn đúng với trở lực của hệ thống, dòng dầu được duy trì ổn định hơn, từ đó hỗ trợ kiểm soát nhiệt độ của thiết bị.

Hạn chế chênh lệch nhiệt độ trong hệ thống

Trong một vòng dầu truyền nhiệt, dầu mất một phần nhiệt lượng sau khi đi qua thiết bị sử dụng nhiệt. Bơm có nhiệm vụ nhanh chóng đưa lượng dầu này trở lại bộ gia nhiệt đồng thời cấp dầu nóng mới đến thiết bị.

Quá trình tuần hoàn liên tục giúp giảm tình trạng dầu lưu lại quá lâu tại một vị trí và hỗ trợ duy trì sự phân bố nhiệt tương đối đồng đều trên toàn bộ vòng tuần hoàn.

Ứng dụng cho các công đoạn cần gia nhiệt trong ngành cao su

RY50-32-160 có thể được bố trí trong các hệ thống dầu tải nhiệt phục vụ những thiết bị sản xuất cao su có yêu cầu gia nhiệt gián tiếp. Tùy thiết kế dây chuyền, dầu nóng có thể được dẫn qua áo nhiệt, đường dầu trong khuôn hoặc bộ trao đổi nhiệt của thiết bị.

Đối với máy ép và khuôn gia nhiệt, dòng dầu tuần hoàn giúp cung cấp nhiệt liên tục cho khu vực cần duy trì nhiệt độ. Với các thiết bị cán, trộn hoặc gia công có sử dụng mạch dầu nóng, bơm đảm nhiệm việc đưa dầu qua các bộ phận trao đổi nhiệt để duy trì nhiệt độ công nghệ theo yêu cầu.

Điều quan trọng là lưu lượng và cột áp của RY50-32-160 phải phù hợp với tổng nhu cầu nhiệt, đường kính đường ống, chiều dài đường ống và trở lực của thiết bị thực tế.

Lưu lượng 12,5 m³/h hỗ trợ quá trình trao đổi nhiệt

Khả năng truyền nhiệt của hệ thống không chỉ phụ thuộc vào nhiệt độ dầu mà còn liên quan trực tiếp đến khả năng tuần hoàn môi chất.

Với lưu lượng danh định 12,5 m³/h, RY50-32-160 có khả năng liên tục đưa một lượng dầu nóng qua thiết bị trao đổi nhiệt. Dầu sau khi giảm nhiệt được đưa trở lại bộ gia nhiệt để tiếp nhận nhiệt lượng mới rồi tiếp tục chu trình.

Nhờ đó, bơm đóng vai trò kết nối giữa nguồn sinh nhiệt và thiết bị tiêu thụ nhiệt. Nếu không duy trì đủ lưu lượng tuần hoàn, nhiệt từ lò dầu khó được chuyển đến thiết bị một cách ổn định ngay cả khi công suất gia nhiệt đủ lớn.

Cột áp 30 m giúp thắng trở lực đường ống

Trong nhà máy cao su, hệ thống dầu truyền nhiệt thường bao gồm nhiều đoạn ống, van, co, bộ lọc và thiết bị trao đổi nhiệt. Những thành phần này tạo ra tổn thất áp suất khi dầu lưu thông.

Cột áp 30 m của RY50-32-160 tạo khả năng đưa dầu vượt qua trở lực của hệ thống trong phạm vi thiết kế phù hợp. Điều này giúp duy trì dòng tuần hoàn qua thiết bị thay vì để lưu lượng giảm mạnh do tổn thất trên đường ống.

Khi thiết kế hệ thống, cần tính tổng tổn thất áp suất thực tế để xác định điểm làm việc của bơm. RY50-32-160 chỉ phát huy hiệu quả tốt khi cột áp yêu cầu của hệ thống phù hợp với đặc tính của bơm.

Tốc độ 2.900 vòng/phút tạo dòng tuần hoàn ổn định

Động cơ truyền chuyển động đến bánh công tác với tốc độ khoảng 2.900 vòng/phút. Bánh công tác quay tạo năng lượng cho dầu truyền nhiệt, hình thành lưu lượng và áp lực cần thiết để dầu di chuyển liên tục trong vòng tuần hoàn.

Cơ chế bơm ly tâm phù hợp với nhiệm vụ tuần hoàn liên tục vì dòng dầu được vận chuyển đều, không tạo dòng chảy gián đoạn theo từng chu kỳ như một số dạng bơm thể tích.

Đối với hệ thống cấp nhiệt ngành cao su, sự liên tục của dòng dầu là yếu tố quan trọng để duy trì khả năng trao đổi nhiệt ổn định.

Công suất động cơ 3 kW phù hợp với hệ thống tuần hoàn tương ứng

RY50-32-160 sử dụng động cơ công suất 3 kW để tạo lưu lượng 12,5 m³/h và cột áp 30 m tại điểm làm việc danh định.

Công suất động cơ không trực tiếp tạo nhiệt cho dây chuyền mà được sử dụng để vận chuyển dầu truyền nhiệt. Nguồn nhiệt được tạo ra tại lò hoặc thiết bị gia nhiệt, còn RY50-32-160 chịu trách nhiệm đưa nhiệt lượng đó đến đúng vị trí cần sử dụng.

Việc phân chia rõ chức năng gia nhiệt và tuần hoàn giúp hệ thống có khả năng điều khiển nhiệt độ linh hoạt hơn.

Khả năng làm việc với dầu truyền nhiệt nhiệt độ cao

Một ưu điểm quan trọng khi sử dụng RY50-32-160 trong ngành cao su là bơm được thiết kế chuyên cho dầu truyền nhiệt nóng. Dòng RY có thể sử dụng trong các hệ thống môi chất nhiệt độ cao, phù hợp với đặc điểm của các dây chuyền sản xuất cần gia nhiệt liên tục.

So với việc sử dụng một loại bơm nước thông thường cho môi chất nóng, kết cấu chuyên dụng cho dầu truyền nhiệt phù hợp hơn với yêu cầu về thân bơm, trục, ổ bi, bộ làm kín và kiểm soát ảnh hưởng của nhiệt độ.

Thiết kế tản nhiệt tự nhiên thuận lợi cho nhà máy cao su

RY50-32-160 sử dụng thiết kế tản nhiệt tự nhiên thay cho việc phụ thuộc vào một hệ thống nước làm mát riêng cho bơm.

Đối với dây chuyền sản xuất cao su, giải pháp này giúp giảm đường nước làm mát và các thiết bị phụ trợ xung quanh cụm bơm dầu. Kết cấu hệ thống trở nên gọn hơn, đồng thời giảm thêm một hạng mục phải kiểm tra và bảo dưỡng trong quá trình vận hành.

Điều này có ý nghĩa đối với hệ thống sản xuất liên tục, nơi yêu cầu độ ổn định của thiết bị tuần hoàn dầu tương đối cao.

Tăng tính ổn định của quá trình truyền nhiệt

Hiệu quả của RY50-32-160 trong ngành cao su không nằm ở việc trực tiếp tạo ra nhiệt mà ở khả năng duy trì dòng dầu nóng ổn định giữa nguồn nhiệt và thiết bị sử dụng nhiệt.

Khi lưu lượng tuần hoàn phù hợp, hệ thống có thể duy trì quá trình truyền nhiệt liên tục, giảm biến động nhiệt giữa các khu vực và hỗ trợ thiết bị công nghệ đạt nhiệt độ yêu cầu nhanh hơn sau khi khởi động.

Đối với quá trình sản xuất cần giữ nhiệt trong thời gian dài, sự ổn định của vòng tuần hoàn còn giúp hạn chế việc nhiệt độ tăng giảm liên tục gây ảnh hưởng đến điều kiện công nghệ.

Điều kiện để RY50-32-160 trở thành giải pháp truyền nhiệt phù hợp

RY50-32-160 không nên được lựa chọn chỉ dựa trên nhiệt độ dầu. Để bơm hoạt động hiệu quả trong dây chuyền cao su, hệ thống cần có nhu cầu lưu lượng và cột áp tương ứng với khả năng của bơm.

Điểm thiết kế nên nằm gần 12,5 m³/h và 30 m cột áp, đồng thời phải tính đến độ nhớt của dầu ở nhiệt độ làm việc, chiều dài đường ống, số lượng van và co, tổn thất qua bộ trao đổi nhiệt cũng như tổng số thiết bị sử dụng nhiệt.

Nếu hệ thống cần lưu lượng hoặc cột áp lớn hơn đáng kể, cần lựa chọn model RY có công suất phù hợp thay vì ép RY50-32-160 làm việc ngoài vùng thiết kế.

Giải pháp truyền nhiệt tối ưu cho ngành cao su nhờ bơm dầu truyền nhiệt RY50-32-160 tập trung vào khả năng duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Với lưu lượng 12,5 m³/h, cột áp 30 m, động cơ 3 kW và tốc độ 2.900 vòng/phút, bơm có thể đáp ứng hiệu quả cho các vòng tuần hoàn dầu tải nhiệt có quy mô phù hợp.

Việc sử dụng RY50-32-160 giúp hỗ trợ duy trì nhiệt độ công nghệ ổn định, phân phối nhiệt đồng đều hơn, đưa dầu hồi nhanh chóng trở lại thiết bị gia nhiệt và bảo đảm quá trình truyền nhiệt diễn ra liên tục. Đối với dây chuyền sản xuất cao su có thông số thủy lực phù hợp, đây là giải pháp tuần hoàn dầu nóng hiệu quả, gọn và thuận lợi cho vận hành lâu dài.
