Bơm dầu truyền nhiệt RY50-32-250 được thiết kế để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Để bơm đạt hiệu suất tối ưu, điểm làm việc thực tế cần nằm trong vùng đặc tính phù hợp và ưu tiên gần khu vực hiệu suất cao của đường đặc tính bơm. Đây cũng là nguyên tắc lựa chọn được nhà sản xuất khuyến nghị đối với dòng RY.
Theo bảng thông số kỹ thuật của nhà sản xuất, model RY50-32-250 có các điểm làm việc:
Lưu lượng 12,5 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút, động cơ 11 kW, hiệu suất 44%.
Lưu lượng 18 m³/h, cột áp 70 m, tốc độ 2.900 vòng/phút, động cơ 11 kW, hiệu suất 45%.
Trong hai điểm được công bố, mức lưu lượng 18 m³/h cho hiệu suất cao hơn một chút. Điều này cho thấy hiệu suất của RY50-32-250 phụ thuộc trực tiếp vào điểm làm việc thực tế của hệ thống.
Bơm không nên chỉ được lựa chọn theo công suất động cơ mà cần đồng thời xem xét lưu lượng và cột áp yêu cầu của hệ thống.
Khi điểm làm việc nằm trong vùng đặc tính phù hợp, bánh công tác có thể truyền năng lượng cho dầu tải nhiệt hiệu quả hơn, đồng thời hạn chế tình trạng bơm phải làm việc quá xa vùng thiết kế.
Nhà sản xuất yêu cầu lựa chọn điểm làm việc nằm trong vùng đường đặc tính tương ứng và ưu tiên gần vùng hiệu suất cao nhất.
Để bơm dầu truyền nhiệt RY50-32-250 đạt hiệu suất tối ưu, cần duy trì lưu lượng trong phạm vi cho phép.
Tài liệu quy định không nên vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải làm việc ở lưu lượng thấp, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass ở cửa xả để duy trì lưu lượng tối thiểu qua bơm.
Việc duy trì lưu lượng phù hợp giúp bơm hoạt động ổn định hơn và tránh làm việc trong vùng không thuận lợi của đường đặc tính.
Khi bơm đạt tốc độ ổn định, van xả cần được mở từ từ để điều chỉnh lưu lượng theo yêu cầu vận hành.
Không nên sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm hoạt động không ổn định.
Do đó, việc kiểm soát lưu lượng tại phía xả là một trong những yếu tố quan trọng giúp RY50-32-250 duy trì trạng thái làm việc hiệu quả.
Hiệu suất của RY50-32-250 còn phụ thuộc vào độ chính xác của cụm truyền động.
Bơm và động cơ phải được lắp đồng tâm trên cùng một bệ máy. Sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu bơm và động cơ bị lệch tâm, ma sát và tải tác dụng lên cụm rôto tăng lên. Tài liệu cũng xác định lệch tâm là một trong những nguyên nhân khiến công suất tiêu thụ của bơm tăng bất thường.
Bánh công tác bị tắc, tốc độ quay không đủ hoặc đặc tính đường ống không phù hợp đều có thể khiến lưu lượng và cột áp thấp hơn thiết kế.
Vì vậy, để RY50-32-250 duy trì hiệu suất tốt cần:
giữ bánh công tác sạch;
duy trì tốc độ khoảng 2.900 vòng/phút;
hạn chế tổn thất không cần thiết trên đường ống;
kiểm tra rò rỉ đường ống;
duy trì điểm làm việc phù hợp với đường đặc tính.
Cụm ổ trục của bơm gồm hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Việc thiếu dầu, thiếu mỡ hoặc sử dụng sai chất bôi trơn có thể làm ổ bi nóng và tăng ma sát.
Bôi trơn đúng yêu cầu giúp trục và bánh công tác quay ổn định, giảm tổn thất cơ học và góp phần duy trì hiệu suất vận hành của bơm.
Bơm dầu truyền nhiệt RY50-32-250 đạt hiệu suất tối ưu khi được vận hành tại điểm lưu lượng – cột áp phù hợp với đường đặc tính, đồng thời duy trì tốc độ quay ổn định, độ đồng tâm chính xác và hệ thống đường ống thông thoáng.
Theo tài liệu nhà sản xuất, RY50-32-250 đạt hiệu suất 44% tại 12,5 m³/h – 80 m và 45% tại 18 m³/h – 70 m. Vì vậy, để khai thác hiệu quả model này cần lựa chọn đúng điểm làm việc, tránh lưu lượng quá thấp, kiểm soát van xả hợp lý và duy trì tốt tình trạng bánh công tác, ổ bi và hệ truyền động.
Bơm dầu truyền nhiệt RY50-32-250 có cấu tạo tối ưu giúp tháo lắp dễ dàng nhờ các cụm chi tiết được bố trí tương đối rõ ràng và có trình tự tháo lắp cụ thể. Dòng RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm; bơm và động cơ được lắp đồng tâm trên cùng bệ máy và truyền động qua khớp nối mềm.
Cấu tạo của RY50-32-250 được chia thành các cụm chính gồm:
Cụm thân bơm: thân bơm và nắp bơm.
Cụm rôto: bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Cụm ổ trục: thân ổ trục và hai bộ vòng bi.
Cụm làm kín: bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt.
Cụm truyền động: động cơ kết nối với bơm thông qua khớp nối mềm kiểu ba chấu.
Việc phân chia theo từng cụm giúp kỹ thuật viên dễ xác định vị trí cần kiểm tra, bảo dưỡng hoặc thay thế khi bơm gặp sự cố.
Khi cần bảo dưỡng, sau khi xả hết môi chất và bảo đảm bơm đã nguội, người vận hành tháo động cơ và khớp nối. Tiếp theo, tháo các bu lông liên kết giữa nắp bơm với thân bơm và bu lông tại giá đỡ.
Sau đó có thể rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm để tiếp tục tháo kiểm tra các chi tiết bên trong.
Cách bố trí này giúp việc tiếp cận bánh công tác, trục và ổ bi thuận tiện hơn trong quá trình bảo dưỡng.
Sau khi cụm rôto được đưa ra ngoài, kỹ thuật viên có thể tháo đai ốc bánh công tác và lấy bánh công tác ra.
Tiếp đó, vòng chặn và bộ chèn làm kín được tháo khỏi buồng làm kín trên nắp bơm. Nắp bơm cũng có thể được tách khỏi thân ổ trục để tiếp tục kiểm tra trục, ổ bi và các chi tiết liên quan.
Nhờ trình tự này, các bộ phận thường cần kiểm tra như bánh công tác, bộ chèn làm kín, phớt dầu và ổ bi có thể được tháo riêng để vệ sinh hoặc thay thế.
Sau khi kiểm tra và sửa chữa, quá trình lắp RY50-32-250 được thực hiện theo thứ tự ngược lại với quá trình tháo.
Trước khi lắp, cần kiểm tra toàn bộ chi tiết. Những bộ phận bị mòn, nứt, biến dạng hoặc hư hỏng phải được thay mới.
Cách tổ chức kết cấu theo từng cụm và trình tự tháo – lắp rõ ràng giúp hạn chế nhầm lẫn khi bảo dưỡng định kỳ.
Thân ổ trục của dòng RY chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Khi cần tháo sâu hơn, dầu bôi trơn được xả khỏi thân ổ trục, sau đó tháo nắp chặn và đưa trục bơm ra ngoài để kiểm tra ổ bi, phớt dầu và vòng dầu.
Thiết kế này cho phép kiểm tra riêng từng bộ phận trong cụm ổ trục mà không phải xử lý toàn bộ thân bơm cùng lúc.
Bơm dầu truyền nhiệt RY50-32-250 có cấu tạo tối ưu giúp tháo lắp dễ dàng nhờ các bộ phận được phân chia thành cụm thân bơm, rôto, ổ trục, làm kín và truyền động. Đặc biệt, cụm nắp bơm, thân ổ trục và rôto có thể được rút khỏi thân bơm theo trình tự tháo lắp cụ thể.
Nhờ đó, việc kiểm tra bánh công tác, trục, ổ bi và bộ làm kín trở nên thuận tiện hơn, hỗ trợ quá trình bảo dưỡng và thay thế các chi tiết của RY50-32-250 trong quá trình sử dụng.

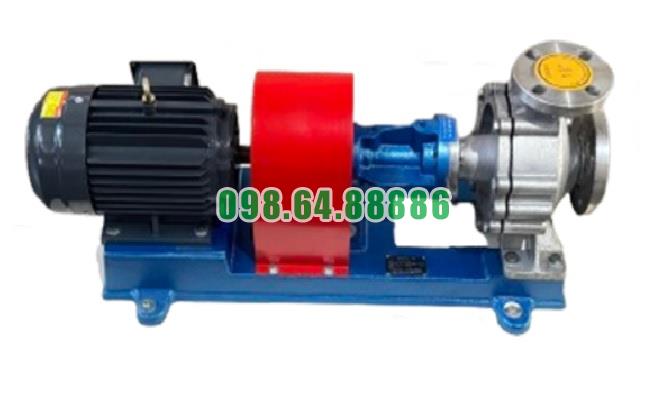

Bơm dầu chịu nhiệt RY50-32-250 tốc độ quay 2900 vòng/phút, cột áp 70 m, lưu lượng 18 m3/h, công suất 11 kW
