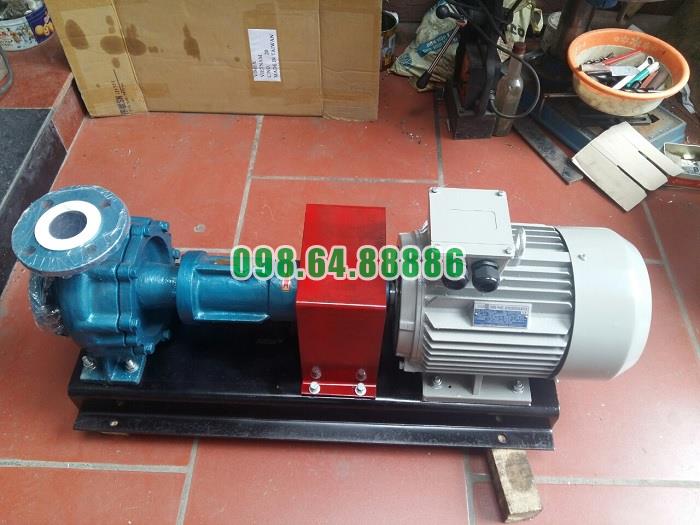

Bơm dầu nhiệt độ cao RY80-50-200 Cột áp 50 m, lưu lượng 50 m3/h, công suất 15 kW

Bơm dầu truyền nhiệt RY80-50-200 mang lại giải pháp tuần hoàn dầu nóng an toàn

Bơm dầu truyền nhiệt RY80-50-200 được sử dụng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp, nơi môi chất thường làm việc ở nhiệt độ cao và yêu cầu độ ổn định lớn. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, model này phù hợp với các hệ thống cần duy trì dòng dầu nóng liên tục và ổn định.

Điểm nổi bật của Bơm dầu truyền nhiệt RY80-50-200 nằm ở kết cấu chuyên dụng cho dầu nóng, khả năng vận hành theo nguyên lý ly tâm và các yêu cầu kiểm soát nhiệt độ, rung động, làm kín và lưu lượng nhằm nâng cao mức độ an toàn trong quá trình sử dụng.

Duy trì dòng dầu nóng tuần hoàn ổn định

Trong hệ thống truyền nhiệt, dầu nóng cần được tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. RY80-50-200 thực hiện nhiệm vụ này bằng cách hút dầu vào tâm bánh công tác, truyền năng lượng cho dòng dầu và đẩy dầu vào đường ống tuần hoàn.

Tại điểm làm việc 50 m³/h và cột áp 50 m, bơm tạo dòng chảy đủ để đưa dầu vượt qua trở lực của hệ thống. Dòng tuần hoàn ổn định giúp hạn chế tình trạng dầu bị lưu lại quá lâu tại một vị trí, đồng thời hỗ trợ phân phối nhiệt đều hơn trong toàn bộ hệ thống.

Kết cấu chuyên dụng giúp làm việc với dầu nhiệt độ cao

Bơm RY80-50-200 thuộc dòng bơm dầu truyền nhiệt, được thiết kế cho môi chất có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.

Một đặc điểm đáng chú ý là kết cấu tản nhiệt tự nhiên, giúp giảm lượng nhiệt truyền từ vùng thân bơm nóng đến cụm ổ trục và phần truyền động. Cách bố trí này hỗ trợ ổ bi và các chi tiết quay làm việc ổn định hơn trong điều kiện nhiệt độ cao.

Việc giảm phụ thuộc vào hệ thống làm mát bằng nước cũng giúp cụm bơm đơn giản hơn, hạn chế thêm các đường ống phụ trợ có thể phát sinh rò rỉ hoặc sự cố.

Hệ thống làm kín giúp hạn chế rò rỉ dầu nóng

Packing kết hợp phớt dầu chịu nhiệt

Đối với hệ thống dầu nóng, khả năng làm kín là yếu tố trực tiếp liên quan đến an toàn vận hành.

Bơm dầu truyền nhiệt RY80-50-200 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt tại khu vực trục. Cụm này có nhiệm vụ hạn chế dầu tải nhiệt rò rỉ theo khe hở quanh trục ra bên ngoài.

Khi được lắp đặt và bảo dưỡng đúng cách, hệ thống làm kín giúp giảm nguy cơ dầu nóng tiếp xúc với khu vực xung quanh máy, đồng thời hạn chế thất thoát môi chất.

Cụm ổ bi giúp trục quay ổn định

RY80-50-200 sử dụng cụm ổ bi để đỡ và định vị trục bơm trong quá trình quay ở tốc độ 2.900 vòng/phút.

Ổ bi giúp duy trì vị trí của rôto, hạn chế độ lệch trục và giảm nguy cơ bánh công tác cọ xát với phần tĩnh của bơm. Khi trục quay ổn định, mức rung của cụm bơm cũng được kiểm soát tốt hơn.

Để bảo đảm an toàn, việc bôi trơn ổ bi đúng loại và theo dõi nhiệt độ ổ trục trong quá trình vận hành là rất quan trọng.

Gia nhiệt từ từ trước khi bơm dầu nóng

Một trong những yêu cầu quan trọng khi vận hành Bơm dầu truyền nhiệt RY80-50-200 là phải gia nhiệt sơ bộ trước khi khởi động với dầu nóng.

Mục đích của quá trình này là làm cho nhiệt độ thân bơm tăng dần, tránh chênh lệch nhiệt quá lớn giữa dầu nóng và các chi tiết kim loại.

Tốc độ tăng nhiệt cần được kiểm soát, không nâng nhiệt đột ngột. Khi thân bơm và dầu đạt trạng thái nhiệt phù hợp, nguy cơ biến dạng do giãn nở nhiệt hoặc phát sinh ứng suất nhiệt sẽ được hạn chế.

Mồi đầy dầu trước khi khởi động

Bơm ly tâm cần có đủ môi chất trong thân bơm trước khi vận hành.

Với RY80-50-200, thân bơm phải được mồi đầy dầu và không khí cần được đẩy ra ngoài trước khi khởi động. Điều này giúp bánh công tác tác động trực tiếp lên dầu ngay từ đầu và hạn chế tình trạng bơm không hút được môi chất.

Không để bơm chạy thiếu dầu cũng là một yêu cầu quan trọng để bảo vệ bộ làm kín, ổ bi và các chi tiết quay.

Kiểm soát chiều quay trước khi vận hành

Chiều quay của bánh công tác phải đúng với thiết kế.

Đối với dòng RY, khi quan sát từ phía khớp nối, trục bơm phải quay theo chiều kim đồng hồ.

Nếu quay sai chiều, lưu lượng và cột áp có thể giảm đáng kể, khiến hệ thống tuần hoàn dầu không đạt yêu cầu. Vì vậy, kiểm tra chiều quay động cơ trước khi đưa bơm vào vận hành chính thức là một bước cần thiết để bảo đảm an toàn.

Điều chỉnh lưu lượng bằng van xả

Sau khi bơm đạt tốc độ ổn định, lưu lượng nên được điều chỉnh thông qua van trên đường xả.

Không nên sử dụng van hút để giảm lưu lượng vì việc hạn chế dầu đi vào bơm có thể làm điều kiện hút xấu đi, tăng nguy cơ xâm thực và gây mất ổn định vận hành.

Đồng thời, bơm không nên làm việc kéo dài ở lưu lượng quá thấp. Duy trì lưu lượng phù hợp giúp dầu tiếp tục lưu thông qua thân bơm và hạn chế hiện tượng tích nhiệt cục bộ.

Kiểm soát rung động và nhiệt độ khi vận hành

An toàn của Bơm dầu truyền nhiệt RY80-50-200 không chỉ phụ thuộc vào kết cấu mà còn phụ thuộc vào việc giám sát trong quá trình làm việc.

Các thông số cần theo dõi gồm độ rung, nhiệt độ ổ bi, nhiệt độ thân bơm, áp suất cửa xả và lưu lượng dầu.

Nếu xuất hiện tiếng ồn bất thường, rung tăng mạnh hoặc nhiệt độ ổ bi cao hơn bình thường, bơm cần được kiểm tra để xác định nguyên nhân trước khi tiếp tục vận hành.

Đường ống cần được đỡ độc lập

Một yếu tố quan trọng giúp RY80-50-200 vận hành an toàn là không để trọng lượng đường ống truyền trực tiếp lên thân bơm.

Đường hút và đường xả cần có giá đỡ riêng. Nếu đường ống tạo lực kéo hoặc lực nén lên mặt bích bơm, thân bơm và trục có thể bị lệch, dẫn đến rung, nóng ổ bi và giảm độ kín của cụm làm kín.

Bố trí đường ống đúng kỹ thuật vì vậy góp phần trực tiếp vào độ ổn định và an toàn của toàn bộ cụm bơm.

Dừng bơm đúng trình tự khi dầu còn nóng

Đối với hệ thống dầu truyền nhiệt, không nên dừng bơm ngay khi dầu vẫn ở nhiệt độ quá cao.

Cần tiếp tục tuần hoàn để nhiệt độ môi chất giảm xuống mức phù hợp trước khi dừng động cơ. Sau đó van xả được đóng từ từ để hạn chế dòng chảy ngược và tránh bơm quay ngược.

Trình tự dừng đúng giúp giảm sốc nhiệt, bảo vệ bộ làm kín và hạn chế các tác động bất thường lên rôto.

Bơm dầu truyền nhiệt RY80-50-200 mang lại giải pháp tuần hoàn dầu nóng an toàn nhờ kết cấu chuyên dụng cho môi chất nhiệt độ cao, hệ thống làm kín bằng packing kết hợp phớt dầu, cụm ổ bi ổn định và cơ chế tản nhiệt tự nhiên.

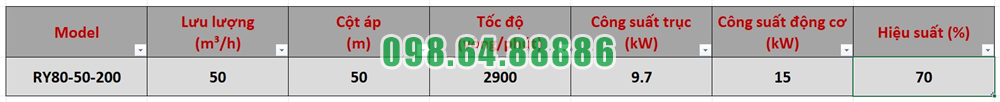

Với thông số 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, model này có khả năng duy trì dòng dầu tuần hoàn ổn định trong hệ thống gia nhiệt. Để phát huy đầy đủ mức độ an toàn, bơm cần được mồi đầy dầu, gia nhiệt từ từ, quay đúng chiều, duy trì lưu lượng phù hợp và thường xuyên kiểm soát rung động, nhiệt độ cũng như tình trạng làm kín trong quá trình vận hành.

Tính năng làm việc liên tục ổn định của Bơm dầu truyền nhiệt RY80-50-200

Bơm dầu truyền nhiệt RY80-50-200 được thiết kế để duy trì quá trình tuần hoàn dầu nóng trong thời gian dài, phù hợp với các hệ thống gia nhiệt công nghiệp cần dòng chảy ổn định và liên tục. Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 15 kW, model này có khả năng đáp ứng tốt các vòng tuần hoàn dầu tải nhiệt làm việc thường xuyên.

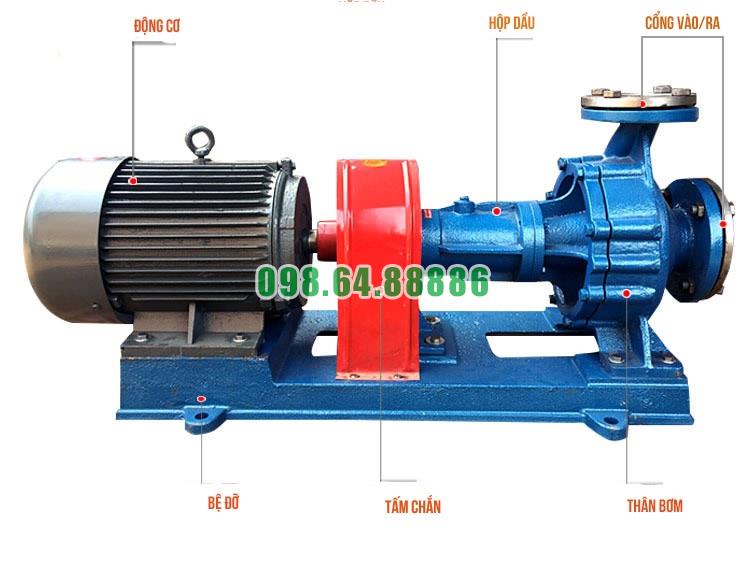

Kết cấu hỗ trợ vận hành ổn định

Một yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY80-50-200 làm việc liên tục ổn định là kết cấu cơ khí tương đối đơn giản và chắc chắn.

Bơm sử dụng cụm rôto gồm bánh công tác, trục bơm và các chi tiết định vị. Trục được đỡ bởi hai bộ ổ bi trong thân ổ trục, giúp duy trì độ đồng tâm và hạn chế rung động khi quay ở tốc độ cao.

Cụm bơm và động cơ được lắp trên cùng bệ máy, truyền động qua khớp nối mềm. Cách bố trí này giúp mô-men được truyền ổn định từ động cơ đến bánh công tác.

Khả năng duy trì lưu lượng liên tục

Trong quá trình vận hành, bánh công tác quay ở tốc độ 2.900 vòng/phút để liên tục hút dầu từ cửa hút và đẩy dầu ra cửa xả.

Tại điểm làm việc đã lựa chọn, RY80-50-200 duy trì lưu lượng 50 m³/h với cột áp 50 m. Dòng dầu liên tục giúp hệ thống gia nhiệt duy trì quá trình trao đổi nhiệt ổn định giữa nguồn nhiệt và thiết bị sử dụng nhiệt.

Đây là yếu tố đặc biệt quan trọng trong những dây chuyền yêu cầu nhiệt độ công nghệ được duy trì trong thời gian dài.

Cụm ổ bi giúp trục quay ổn định

Hai bộ ổ bi trong thân ổ trục có nhiệm vụ đỡ và định vị trục bơm.

Khi ổ bi được bôi trơn đúng cách, trục có thể duy trì chuyển động quay ổn định, giảm ma sát và hạn chế phát sinh nhiệt bất thường.

Đối với bơm dầu truyền nhiệt, tình trạng ổ bi ảnh hưởng trực tiếp đến khả năng chạy liên tục. Nếu thiếu dầu hoặc mỡ bôi trơn, ổ bi có thể nóng nhanh, làm tăng rung động và giảm độ ổn định của toàn bộ cụm bơm.

Khớp nối mềm giúp hạn chế rung động

Bơm dầu truyền nhiệt RY80-50-200 sử dụng khớp nối mềm giữa trục động cơ và trục bơm.

Khớp nối có nhiệm vụ truyền mô-men, đồng thời hỗ trợ hấp thụ một phần rung động và sai lệch nhỏ trong quá trình vận hành.

Khi bơm và động cơ được căn chỉnh đồng tâm đúng kỹ thuật, cụm truyền động làm việc êm hơn, giảm tải không cần thiết lên ổ bi và trục bơm.

Hệ thống làm kín hỗ trợ vận hành dài giờ

Bơm RY sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt.

Cụm làm kín giúp hạn chế dầu tải nhiệt rò rỉ theo trục ra ngoài trong quá trình vận hành. Khi hệ thống làm kín hoạt động ổn định, bơm có thể duy trì quá trình tuần hoàn dầu nóng mà không bị gián đoạn do rò rỉ bất thường.

Đây là yếu tố quan trọng đối với các hệ thống yêu cầu bơm chạy liên tục trong nhiều giờ.

Tản nhiệt tự nhiên giúp giảm ảnh hưởng của nhiệt cao

Một đặc điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Kết cấu thân ổ trục và giá đỡ tạo khoảng cách giữa khu vực dầu nóng và phần ổ bi, giúp hạn chế nhiệt truyền trực tiếp đến các chi tiết quay.

Nhờ đó, cụm ổ bi và trục có điều kiện làm việc ổn định hơn trong môi trường nhiệt độ cao.

Bôi trơn đúng giúp duy trì độ bền khi chạy liên tục

Khả năng làm việc ổn định của Bơm dầu truyền nhiệt RY80-50-200 phụ thuộc nhiều vào tình trạng bôi trơn.

Dầu tải nhiệt sạch được sử dụng cho khoang bôi trơn ở phía bánh công tác, trong khi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của nhà sản xuất.

Bôi trơn đầy đủ giúp giảm ma sát, hạn chế nóng ổ bi và tăng độ ổn định của trục khi bơm vận hành kéo dài.

Duy trì lưu lượng tối thiểu để tránh làm việc không ổn định

Bơm không nên vận hành ở lưu lượng quá thấp trong thời gian dài.

Theo hướng dẫn của dòng RY, không nên để bơm làm việc dưới 30% lưu lượng thiết kế. Khi lưu lượng quá thấp, dòng chất lỏng trong thân bơm có thể trở nên không ổn định và làm tăng nhiệt tại khu vực bánh công tác.

Nếu hệ thống thường xuyên cần lưu lượng thấp, cần bố trí đường hồi hoặc bypass để duy trì lượng dầu tối thiểu đi qua bơm.

Kiểm soát nhiệt độ khi vận hành liên tục

Đối với dầu tải nhiệt, việc kiểm soát nhiệt độ có ảnh hưởng trực tiếp đến độ ổn định của bơm.

Trước khi khởi động, bơm cần được gia nhiệt từ từ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Việc nâng nhiệt từ từ giúp các chi tiết giãn nở ổn định, hạn chế biến dạng nhiệt và giảm nguy cơ kẹt rôto khi vận hành.

Theo dõi rung động trong suốt quá trình làm việc

Để duy trì tính năng làm việc liên tục ổn định của Bơm dầu truyền nhiệt RY80-50-200, rung động cần được kiểm soát thường xuyên.

Trong quá trình khởi động và vận hành, nếu xuất hiện rung hoặc tiếng ồn bất thường cần kiểm tra ngay các yếu tố như độ đồng tâm, ổ bi, đường ống và tình trạng của rôto.

Việc phát hiện sớm rung bất thường giúp hạn chế hư hỏng lan sang trục, ổ bi và bộ làm kín.

Bảo dưỡng định kỳ giúp duy trì khả năng chạy liên tục

Khả năng vận hành lâu dài không chỉ phụ thuộc vào thiết kế mà còn phụ thuộc vào chế độ bảo dưỡng.

Ổ bi cần được kiểm tra sau thời gian vận hành ban đầu, dầu và mỡ bôi trơn phải được bổ sung đúng thời điểm. Bu lông móng, khớp nối, nhiệt độ ổ bi, áp suất xả và độ rung cũng cần được kiểm tra định kỳ.

Đối với hệ thống quan trọng, có thể bố trí thêm một bơm dự phòng để đảm bảo quá trình tuần hoàn dầu không bị gián đoạn khi bơm chính cần bảo dưỡng.

Tính năng làm việc liên tục ổn định của Bơm dầu truyền nhiệt RY80-50-200 được tạo nên từ sự kết hợp giữa kết cấu rôto chắc chắn, hai bộ ổ bi định vị trục, khớp nối mềm, hệ thống làm kín và cơ chế tản nhiệt tự nhiên.

Với lưu lượng 50 m³/h, cột áp 50 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, bơm có thể duy trì dòng dầu tải nhiệt liên tục khi được lắp đặt đúng, bôi trơn đầy đủ, kiểm soát nhiệt độ hợp lý và vận hành trong vùng lưu lượng cho phép.
