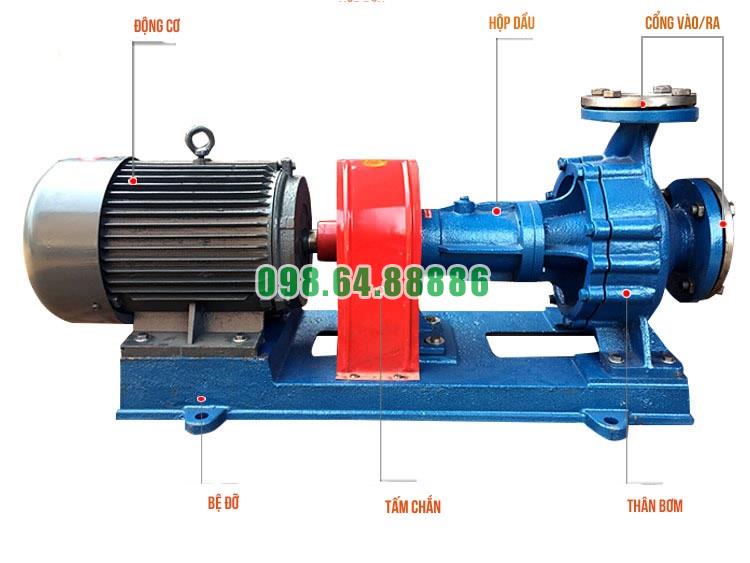

Bơm dầu truyền nhiệt RY125-80-160 được cấu tạo từ nhiều bộ phận phối hợp với nhau để thực hiện nhiệm vụ hút, tăng áp và tuần hoàn dầu truyền nhiệt trong hệ thống.
Thân bơm tạo khoang dẫn dòng cho dầu truyền nhiệt, đồng thời là bộ phận chịu áp chính của bơm.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu. Khi quay, bánh công tác tạo lực ly tâm để đưa dầu từ cửa hút ra cửa xả.
Trục bơm truyền chuyển động từ động cơ đến bánh công tác, giúp bánh công tác quay ổn định trong quá trình làm việc.
Đai ốc bánh công tác có nhiệm vụ cố định bánh công tác trên trục, hạn chế hiện tượng lỏng hoặc dịch chuyển khi bơm vận hành.
Nắp bơm liên kết với thân bơm, tạo thành khoang làm việc kín và hỗ trợ cố định các chi tiết bên trong.
Ổ bi có nhiệm vụ đỡ và định vị trục bơm, giúp rôto quay êm và giảm ma sát trong quá trình vận hành.
Thân ổ trục là nơi bố trí các ổ bi và hệ thống bôi trơn, giúp duy trì độ ổn định của cụm rôto.
Ống dẫn dầu hỗ trợ quá trình dẫn và phân phối dầu bôi trơn trong cụm ổ trục.
Nắp chặn ổ trục giúp cố định cụm ổ bi và bảo vệ các chi tiết bên trong thân ổ trục.
Giá đỡ có nhiệm vụ nâng đỡ cụm bơm và góp phần giữ ổn định vị trí của các bộ phận khi bơm hoạt động.
Phớt dầu giúp hạn chế dầu bôi trơn rò rỉ ra ngoài và ngăn bụi bẩn xâm nhập vào khu vực ổ trục.
Bộ chèn làm kín được bố trí quanh trục bơm nhằm hạn chế rò rỉ dầu truyền nhiệt ra ngoài trong quá trình vận hành.
Các bộ phận chính trong Bơm dầu truyền nhiệt RY125-80-160 gồm thân bơm, bánh công tác, trục bơm, đai ốc bánh công tác, nắp bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín. Mỗi bộ phận đảm nhận một chức năng riêng và phối hợp với nhau để bơm vận hành ổn định trong hệ thống dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY125-80-160 làm việc theo nguyên lý của bơm ly tâm. Động cơ truyền chuyển động quay cho trục bơm thông qua khớp nối mềm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Khi bánh công tác quay, vùng áp suất thấp được tạo ra tại tâm bánh công tác. Dầu truyền nhiệt từ đường ống hút đi vào thân bơm theo hướng trục và tiếp tục đi vào tâm bánh công tác.
Để quá trình hút ổn định, thân bơm phải được mồi đầy môi chất trước khi khởi động và đường hút cần bảo đảm thông thoáng.
Dầu đi vào bánh công tác sẽ nhận năng lượng từ chuyển động quay. Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm ra phía ngoài bánh công tác với vận tốc và áp suất tăng lên.
Đây là giai đoạn chính giúp Bơm dầu truyền nhiệt RY125-80-160 tạo lưu lượng và cột áp cần thiết cho hệ thống.
Sau khi rời bánh công tác, dầu đi vào thân bơm và được dẫn đến cửa xả theo hướng hướng tâm. Từ đây, dầu nóng được đẩy vào hệ thống đường ống để cấp cho thiết bị sử dụng nhiệt.
Với thông số làm việc 160 m³/h và cột áp 50 m, bơm có nhiệm vụ duy trì dòng dầu tuần hoàn ổn định trong hệ thống.
Trong hệ thống dầu tải nhiệt, dầu sau khi ra khỏi bơm sẽ đi đến lò gia nhiệt hoặc các thiết bị sử dụng nhiệt, sau đó quay trở lại đường hút của bơm.
Chu trình này diễn ra liên tục:
Bơm → thiết bị gia nhiệt → thiết bị sử dụng nhiệt → đường hồi → bơm
Nhờ đó, nhiệt lượng được truyền liên tục và nhiệt độ trong dây chuyền được duy trì ổn định.
Bơm RY125-80-160 được nối với động cơ bằng khớp nối mềm. Khi động cơ quay, mô-men được truyền qua khớp nối đến trục bơm và bánh công tác.
Quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ. Việc quay đúng chiều là điều kiện cần thiết để bơm đạt đúng lưu lượng và cột áp thiết kế.
Nguyên lý làm việc của Bơm dầu truyền nhiệt RY125-80-160 dựa trên lực ly tâm do bánh công tác tạo ra. Dầu được hút vào tâm bánh công tác, tăng vận tốc và áp suất, sau đó được đẩy vào hệ thống để hình thành vòng tuần hoàn dầu nóng liên tục.
Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, RY125-80-160 phù hợp với các hệ thống cần tuần hoàn dầu tải nhiệt ổn định và liên tục.

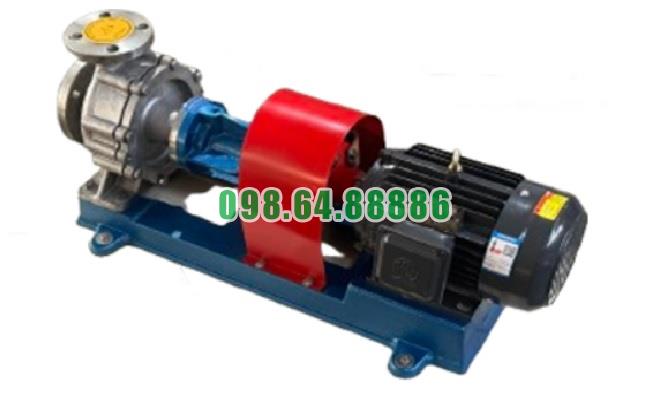

Bơm dầu truyền nhiệt RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút
