Bơm dầu truyền nhiệt RY80-50-250B có kết cấu gồm các cụm chính: thân bơm, cụm rôto, cụm ổ trục, bộ làm kín và cụm truyền động. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng phối hợp chặt chẽ để bơm có thể tuần hoàn dầu truyền nhiệt ổn định ở nhiệt độ cao.
Thân bơm là bộ phận tạo khoang làm việc cho dòng dầu. Cụm này gồm thân bơm và nắp bơm.
Cửa hút được bố trí theo hướng trục, đưa dầu trực tiếp vào vùng tâm bánh công tác. Cửa xả bố trí theo hướng tâm, dẫn dầu sau khi được tăng áp ra hệ thống đường ống.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt.
Khi bánh công tác quay, dầu từ vùng tâm được đưa ra phía ngoài, làm tăng vận tốc và áp suất trước khi đi tới cửa xả. Đây là chi tiết quyết định trực tiếp đến khả năng tạo lưu lượng và cột áp của bơm.
Trục bơm có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác.
Trục được lắp xuyên qua cụm ổ trục và liên kết với bánh công tác bằng đai ốc hãm. Độ đồng tâm của trục có ảnh hưởng trực tiếp đến độ rung, tiếng ồn và tuổi thọ của bơm.
Cụm ổ trục gồm thân ổ trục và hai bộ vòng bi.
Hai ổ bi có nhiệm vụ đỡ, định vị rôto và giữ cho trục quay ổn định. Cụm này còn kết hợp với hệ thống bôi trơn để giảm ma sát và hạn chế hiện tượng quá nhiệt trong quá trình vận hành.
Bộ làm kín của bơm gồm bộ chèn làm kín và phớt dầu chịu nhiệt.
Các chi tiết này được bố trí quanh vị trí trục đi qua nắp bơm, có nhiệm vụ hạn chế dầu nóng rò rỉ ra bên ngoài và bảo vệ khu vực ổ trục.
Bên trong cụm ổ trục có ống dẫn dầu và khoang bôi trơn.
Hệ thống này giúp cung cấp dầu hoặc mỡ bôi trơn cho ổ bi, giảm ma sát và hỗ trợ duy trì trạng thái làm việc ổn định khi bơm vận hành liên tục.
Bơm và động cơ được nối với nhau bằng khớp nối mềm kiểu ba chấu.
Khớp nối có nhiệm vụ truyền mô-men từ động cơ sang trục bơm, đồng thời giúp giảm ảnh hưởng của rung động và sai lệch nhỏ giữa hai trục.
Theo cấu tạo của dòng RY, các chi tiết chính gồm: thân bơm, đai ốc bánh công tác, bánh công tác, nắp bơm, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Bơm dầu truyền nhiệt RY80-50-250B gồm những bộ phận chính là thân bơm, bánh công tác, trục bơm, cụm ổ bi, hệ thống bôi trơn, bộ làm kín và khớp nối truyền động.
Trong đó, bánh công tác và trục tạo thành cụm chuyển động chính; ổ bi giữ rôto ổn định; bộ làm kín hạn chế rò rỉ dầu; còn thân bơm tạo đường dẫn cho dòng dầu truyền nhiệt. Sự phối hợp của các bộ phận này giúp bơm đáp ứng yêu cầu tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.
Bơm dầu truyền nhiệt RY80-50-250B được sử dụng trong các hệ thống dầu tải nhiệt để tuần hoàn dầu nóng giữa lò gia nhiệt và các thiết bị tiêu thụ nhiệt. Vai trò chính của bơm là duy trì dòng dầu ổn định, bảo đảm nhiệt được truyền liên tục trong toàn hệ thống.
Trong hệ thống dầu tải nhiệt, bơm hút dầu từ đường hồi và đẩy dầu qua lò gia nhiệt. Sau khi được nâng nhiệt, dầu tiếp tục đi đến các thiết bị như bồn gia nhiệt, bộ trao đổi nhiệt, máy sấy hoặc các thiết bị công nghệ khác.
Sau khi truyền nhiệt, dầu quay trở lại đường hồi và tiếp tục chu trình tuần hoàn.
Bơm dầu truyền nhiệt RY80-50-250B giúp duy trì lưu lượng dầu cần thiết trong đường ống. Dòng tuần hoàn ổn định góp phần hạn chế chênh lệch nhiệt độ quá lớn giữa các khu vực trong hệ thống.
Khi lưu lượng phù hợp, dầu tải nhiệt có thể truyền nhiệt đều hơn đến các thiết bị sử dụng nhiệt.
Trong các nhà máy có nhiều thiết bị sử dụng dầu nóng, Bơm dầu truyền nhiệt RY80-50-250B có thể được bố trí trên đường tuần hoàn chính để cấp dầu đến nhiều nhánh khác nhau.
Ứng dụng này phù hợp với hệ thống có nhiều bồn, máy sấy, máy ép, thiết bị trao đổi nhiệt hoặc các cụm gia nhiệt hoạt động đồng thời.
Bơm dòng RY được thiết kế cho nhiệm vụ vận chuyển dầu nóng trong các hệ thống gia nhiệt công nghiệp. Vì vậy, Bơm dầu truyền nhiệt RY80-50-250B phù hợp với các hệ thống cần vận hành ở nhiệt độ cao trong thời gian dài.
Khi làm việc với dầu nóng, bơm cần được gia nhiệt từ từ trước khi đưa lên nhiệt độ vận hành để hạn chế sốc nhiệt và giãn nở không đồng đều.
Bơm có thể sử dụng trong các hệ thống dầu tải nhiệt tuần hoàn kín, nơi dầu liên tục di chuyển theo chu trình:
Lò gia nhiệt → đường cấp dầu nóng → thiết bị sử dụng nhiệt → đường hồi → bơm → lò gia nhiệt.
Cấu hình này giúp dầu được tái sử dụng liên tục và duy trì quá trình truyền nhiệt ổn định.
Đối với dây chuyền sản xuất liên tục, Bơm dầu truyền nhiệt RY80-50-250B có thể được bố trí theo phương án một bơm vận hành và một bơm dự phòng.
Phương án này giúp hệ thống có thể chuyển đổi bơm khi cần bảo dưỡng hoặc xử lý sự cố, từ đó hạn chế thời gian dừng dây chuyền.
Để bơm hoạt động ổn định, đường hút và đường xả cần có giá đỡ độc lập, tránh để tải trọng đường ống tác động trực tiếp lên thân bơm.
Bơm và động cơ cần được căn chỉnh đồng tâm. Trước khi khởi động, hệ thống phải được súc rửa sạch, thân bơm phải được mồi đầy dầu và kiểm tra đúng chiều quay.
Trong quá trình vận hành, cần theo dõi áp suất, lưu lượng, độ rung, nhiệt độ ổ trục và tình trạng rò rỉ.
Lưu lượng nên được điều chỉnh tại đường xả, không nên tiết lưu tại đường hút vì có thể làm giảm áp suất đầu vào và ảnh hưởng đến khả năng làm việc ổn định của bơm.
Ứng dụng Bơm dầu truyền nhiệt RY80-50-250B cho hệ thống dầu tải nhiệt tập trung vào nhiệm vụ tuần hoàn dầu nóng giữa lò gia nhiệt và các thiết bị sử dụng nhiệt. Bơm giúp duy trì lưu lượng, cột áp và quá trình truyền nhiệt liên tục trong hệ thống.
Thiết bị phù hợp với các hệ thống dầu tải nhiệt trong nhà máy cần vận hành ổn định, làm việc ở nhiệt độ cao và cấp nhiệt liên tục cho nhiều thiết bị công nghệ.

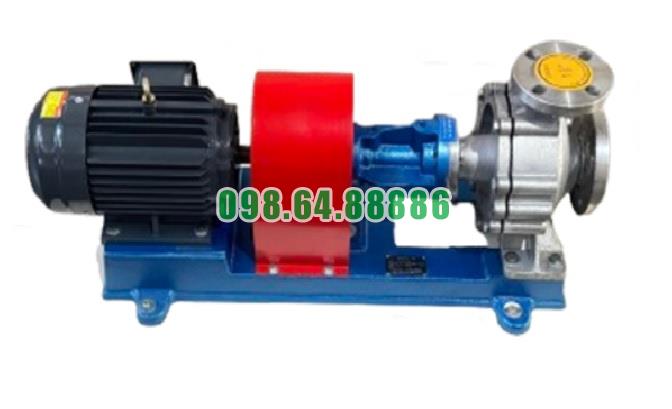

Bơm dầu nóng RY100-65-200B Lưu lượng 90 m3/h, công suất 30 kW, cột áp 65 m
