Bơm dầu truyền nhiệt RY100-65-200A thực hiện quá trình hút và đẩy dầu theo nguyên lý của bơm ly tâm. Dầu truyền nhiệt đi vào bơm qua cửa hút theo hướng trục, sau đó được bánh công tác truyền năng lượng và đẩy ra cửa xả theo hướng tâm.
Khi động cơ hoạt động, trục bơm và bánh công tác quay với tốc độ khoảng 2.900 vòng/phút. Sự quay của bánh công tác tạo vùng áp suất thấp tại khu vực tâm bánh công tác, giúp dầu truyền nhiệt từ đường ống hút đi vào trong bơm.
Để quá trình hút ổn định, trước khi khởi động cần mồi đầy môi chất vào thân bơm và hạn chế không khí còn lại trong hệ thống.
Sau khi qua cửa hút, dầu truyền nhiệt đi trực tiếp vào vùng tâm bánh công tác. Đây là khu vực tiếp nhận dòng dầu trước khi bánh công tác truyền năng lượng cho môi chất.
Trong model RY100-65-200A, cửa hút có đường kính danh nghĩa 100 mm, phù hợp với kết cấu hút theo hướng trục của dòng bơm RY.
Khi bánh công tác quay, các cánh bơm tác động lên dòng dầu và làm dầu chuyển động từ tâm ra phía ngoài.
Trong quá trình này, dầu nhận năng lượng cơ học từ động cơ thông qua trục bơm. Vận tốc và áp suất của dòng dầu tăng lên trước khi đi vào khoang thân bơm.
Sau khi rời bánh công tác, dầu đi vào phần thân bơm và được dẫn đến cửa xả.
Cửa xả của RY100-65-200A được bố trí theo hướng tâm và theo phương thẳng đứng. Dòng dầu sau đó tiếp tục đi vào đường ống đẩy để tuần hoàn trong hệ thống truyền nhiệt.
Khi bánh công tác tiếp tục quay, dầu liên tục được hút vào tâm bánh công tác và đồng thời được đẩy ra cửa xả.
Quá trình này tạo thành dòng tuần hoàn liên tục trong hệ thống. Với điểm làm việc của RY100-65-200A, bơm có thể đạt lưu lượng khoảng 94 m³/h và cột áp 44 m.
Bơm cần được mồi đầy dầu trước khi khởi động, van hút phải mở hoàn toàn và không nên dùng van hút để điều chỉnh lưu lượng.
Sau khi bơm đạt tốc độ ổn định và hình thành áp suất xả, van xả được mở từ từ để đưa bơm về chế độ làm việc phù hợp. Khi vận hành với dầu nóng, bơm cần được gia nhiệt sơ bộ để hạn chế sốc nhiệt và giãn nở không đồng đều.
Quy trình hút và đẩy của bơm dầu truyền nhiệt RY100-65-200A diễn ra theo trình tự: dầu đi vào cửa hút, vào tâm bánh công tác, nhận năng lượng từ bánh công tác, chuyển ra phía ngoài thân bơm và cuối cùng được đẩy qua cửa xả.
Quá trình này diễn ra liên tục khi bơm hoạt động, giúp tạo lưu lượng 94 m³/h và cột áp 44 m, đáp ứng yêu cầu tuần hoàn dầu truyền nhiệt trong hệ thống công nghiệp.
Bơm dầu truyền nhiệt RY100-65-200A được ứng dụng trong ngành dầu khí chủ yếu để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Bơm phù hợp với môi chất nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có thể làm việc với dầu truyền nhiệt ở nhiệt độ đến khoảng 350°C.
Trong các hệ thống dầu khí có sử dụng dầu tải nhiệt, RY100-65-200A đảm nhiệm việc hút dầu từ đường hồi và đẩy dầu qua hệ thống gia nhiệt, sau đó đưa dầu nóng đến khu vực cần cung cấp nhiệt.
Quá trình tuần hoàn liên tục giúp duy trì dòng dầu nóng ổn định trong đường ống và bảo đảm nhiệt lượng được truyền tới các công đoạn cần gia nhiệt.
Với lưu lượng 94 m³/h và cột áp 44 m, RY100-65-200A phù hợp với hệ thống cần tuần hoàn một lượng dầu truyền nhiệt tương đối lớn.
Cột áp 44 m giúp bơm thắng trở lực của đường ống và các thiết bị nằm trên tuyến tuần hoàn, trong khi lưu lượng 94 m³/h giúp duy trì lượng dầu cần thiết để vận chuyển nhiệt trong hệ thống.
Trong ngành dầu khí, nhiều quá trình sản xuất cần duy trì nhiệt độ ổn định. Khi được bố trí trong mạch dầu truyền nhiệt, RY100-65-200A giúp dầu nóng lưu thông liên tục giữa nguồn gia nhiệt và khu vực sử dụng nhiệt.
Khả năng tuần hoàn ổn định góp phần hạn chế tình trạng nhiệt độ phân bố không đều trong hệ thống và hỗ trợ duy trì điều kiện làm việc của quá trình công nghệ.
Một ưu điểm quan trọng của dòng RY là khả năng vận chuyển chất lỏng ở nhiệt độ cao. Điều này phù hợp với hệ thống dầu tải nhiệt trong ngành dầu khí, nơi môi chất thường phải làm việc ở nhiệt độ cao trong thời gian dài.
Bơm sử dụng kết cấu tản nhiệt tự nhiên, đồng thời cụm bơm và động cơ được truyền động qua khớp nối mềm. Khi lắp đặt đúng đồng tâm và vận hành đúng quy trình, bơm có thể duy trì khả năng tuần hoàn dầu nóng ổn định.
Khi sử dụng RY100-65-200A cho hệ thống dầu truyền nhiệt, bơm cần được mồi đầy dầu trước khi khởi động và phải được gia nhiệt từ từ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Trong quá trình vận hành cần theo dõi lưu lượng, áp suất, độ rung và nhiệt độ ổ trục để phát hiện sớm các bất thường.
Bơm dầu truyền nhiệt RY100-65-200A ứng dụng trong ngành dầu khí chủ yếu để tuần hoàn dầu tải nhiệt và cung cấp dòng dầu nóng cho các hệ thống gia nhiệt công nghiệp.
Với lưu lượng 94 m³/h, cột áp 44 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm phù hợp với các hệ thống cần tuần hoàn dầu nóng liên tục ở nhiệt độ cao, góp phần duy trì ổn định quá trình truyền nhiệt trong dây chuyền dầu khí.

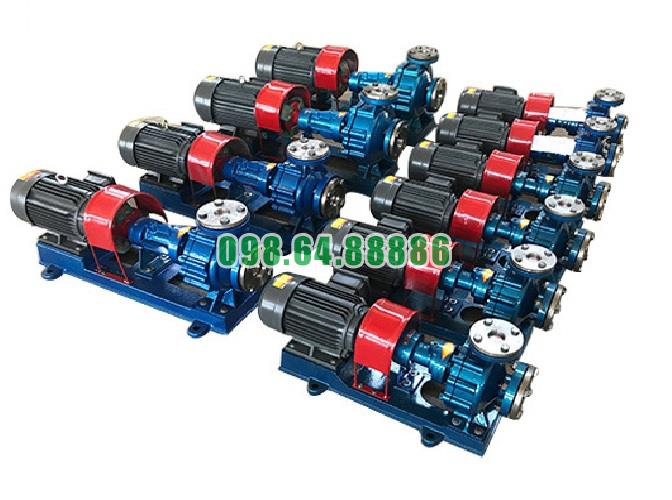

Bơm dầu nhiệt độ cao RY100-65-200A công suất 22 kW, lưu lượng 94 m3/h, cột áp 44 m
