Thiết kế mặt bích kết nối chuẩn của Bơm dầu truyền nhiệt RY65-50-160 là một đặc điểm quan trọng giúp bơm liên kết chắc chắn với hệ thống đường ống hút và đường ống đẩy. Theo tài liệu kỹ thuật dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp của bơm được chế tạo theo cấp áp suất 16 bar, phù hợp với yêu cầu làm việc của hệ thống tuần hoàn dầu nóng công nghiệp.
Theo quy ước ký hiệu của dòng RY, hai con số đầu sau ký hiệu RY thể hiện đường kính danh nghĩa của cửa hút và cửa xả. Chẳng hạn, tài liệu giải thích model RY100-65-200 có cửa hút 100 mm và cửa xả 65 mm.
Từ quy ước này, Bơm dầu truyền nhiệt RY65-50-160 có:
Đường kính danh nghĩa cửa hút: 65 mm
Đường kính danh nghĩa cửa xả: 50 mm
Thiết kế này giúp người dùng dễ dàng xác định kích thước đường ống cần kết nối ngay từ tên model của bơm.
Phía hút của Bơm dầu truyền nhiệt RY65-50-160 sử dụng cửa hút danh nghĩa 65 mm. Cửa hút của dòng RY được bố trí theo hướng trục, tạo đường dẫn dầu đi trực tiếp vào khu vực bánh công tác.
Mặt bích tại cửa hút đóng vai trò liên kết thân bơm với đường ống cấp dầu. Khi lắp đặt, đường ống cần được căn chỉnh đúng tâm với mặt bích để tránh tạo lực kéo, lực ép hoặc tải trọng cơ học lên thân bơm.
Tài liệu của nhà sản xuất yêu cầu đường ống hút phải có hệ thống giá đỡ hoặc treo độc lập. Không được để trọng lượng đường ống truyền trực tiếp lên cửa hút hoặc thân bơm.
Yêu cầu này đặc biệt quan trọng đối với mặt bích kết nối của RY65-50-160, bởi tải trọng đường ống tác động liên tục có thể ảnh hưởng đến độ ổn định của mối nối và độ đồng tâm của toàn bộ cụm bơm.
Cửa xả của Bơm dầu truyền nhiệt RY65-50-160 có đường kính danh nghĩa 50 mm. Khác với cửa hút hướng trục, cửa xả của dòng RY được thiết kế hướng tâm theo phương thẳng đứng.
Cách bố trí này tạo nên kết cấu đặc trưng của bơm ly tâm dòng RY, đồng thời xác định rõ vị trí kết nối đường ống đẩy trên cụm bơm.
Mặt bích xả cũng thuộc nhóm bộ phận chịu áp và được nhà sản xuất xác định theo cấp áp suất 16 bar.
Một trong những điểm đáng chú ý nhất khi tìm hiểu thiết kế mặt bích kết nối chuẩn của Bơm dầu truyền nhiệt RY65-50-160 là cấp áp suất.
Tài liệu kỹ thuật quy định:
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Thông số này cần được xem xét khi lựa chọn:
Mặt bích đối của đường ống
Van kết nối
Gioăng làm kín
Bu lông liên kết
Các phụ kiện trên đường hút và đường xả
Các thành phần kết nối phải phù hợp với yêu cầu chịu áp của hệ thống, tránh tạo ra điểm yếu tại vị trí ghép nối với bơm.
Bơm dầu truyền nhiệt RY65-50-160 sử dụng kết nối mặt bích thay vì các dạng kết nối tháo lắp khó khăn hơn. Khi cần bảo trì hoặc tháo bơm khỏi hệ thống, người vận hành có thể tháo các bu lông tại mặt bích để tách bơm khỏi đường ống.
Tài liệu dòng RY cũng cung cấp bản vẽ kích thước lắp đặt, trong đó các ký hiệu D1, D2, n1-d1 và n2-d2 được sử dụng để thể hiện các thông số liên quan trực tiếp đến vị trí và kích thước kết nối trên bản vẽ.
Điều này giúp người thiết kế hệ thống có cơ sở bố trí đường ống và vị trí lắp đặt phù hợp với cụm bơm.
RY65-50-160 là bơm thuộc dòng chuyên dùng cho dầu truyền nhiệt có nhiệt độ cao. Dòng RY được thiết kế cho môi chất có nhiệt độ làm việc tối đa 350°C.
Vì vậy, vị trí mặt bích hút và mặt bích xả cần được lắp đặt chính xác, siết bu lông đồng đều và sử dụng vật liệu làm kín phù hợp với điều kiện vận hành của hệ thống.
Đối với dầu nóng, độ kín của mối nối mặt bích không chỉ liên quan đến tổn thất môi chất mà còn ảnh hưởng trực tiếp đến độ an toàn của khu vực vận hành.
Mặt bích của Bơm dầu truyền nhiệt RY65-50-160 được thiết kế để kết nối đường ống chứ không phải để chịu toàn bộ trọng lượng của hệ thống ống.
Nhà sản xuất quy định cả đường ống hút và đường ống đẩy phải có giá đỡ hoặc hệ thống treo riêng, không được để trọng lượng đường ống truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Đây là yêu cầu quan trọng để duy trì:
Độ kín của mặt bích
Độ đồng tâm của cụm bơm
Sự ổn định của thân bơm
Độ bền của các mối nối đường ống
Thiết kế mặt bích kết nối chuẩn của Bơm dầu truyền nhiệt RY65-50-160 tập trung vào hai vị trí chính là mặt bích hút danh nghĩa 65 mm và mặt bích xả danh nghĩa 50 mm. Cửa hút được bố trí hướng trục, trong khi cửa xả bố trí hướng tâm theo phương thẳng đứng.
Đặc biệt, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được nhà sản xuất xác định theo cấp áp suất 16 bar. Khi lắp đặt Bơm dầu truyền nhiệt RY65-50-160, cần lựa chọn đường ống và phụ kiện kết nối tương thích, đồng thời bố trí giá đỡ độc lập để không truyền tải trọng đường ống lên mặt bích. Đây là những yếu tố trực tiếp giúp mối nối mặt bích duy trì độ chắc chắn và ổn định trong hệ thống tuần hoàn dầu nóng.
Tìm hiểu chất liệu chế tạo cánh bơm của Bơm dầu truyền nhiệt RY65-50-160 là nội dung quan trọng khi đánh giá khả năng làm việc của bơm trong hệ thống tuần hoàn dầu nóng. Tuy nhiên, trong tài liệu hướng dẫn vận hành dòng RY của Hebei Shenghui Pump Co., Ltd., nhà sản xuất không công bố cụ thể vật liệu chế tạo cánh bơm của model RY65-50-160. Vì vậy, không nên tự khẳng định cánh bơm được chế tạo bằng gang, thép, inox hay một loại hợp kim cụ thể nếu chưa có xác nhận từ nhà sản xuất.
Theo tài liệu kỹ thuật, cụm rôto của bơm dầu truyền nhiệt dòng RY gồm:
Bánh công tác.
Trục bơm.
Đai ốc hãm bánh công tác.
Trong đó, bánh công tác hay cánh bơm là bộ phận quay trực tiếp cùng trục bơm.
Sơ đồ cấu tạo của dòng RY cũng xác định rõ chi tiết số 3 là bánh công tác, nằm phía trong thân bơm và được giữ trên trục bằng đai ốc bánh công tác.
Điểm cần lưu ý khi tìm hiểu chất liệu chế tạo cánh bơm của Bơm dầu truyền nhiệt RY65-50-160 là tài liệu hiện có chỉ mô tả cấu tạo và vị trí của bánh công tác, nhưng không có bảng vật liệu riêng cho chi tiết này.
Do đó, từ tài liệu này chưa thể kết luận chính xác cánh bơm được chế tạo bằng:
Gang.
Gang hợp kim.
Thép carbon.
Thép hợp kim.
Thép không gỉ.
Hoặc vật liệu kim loại khác.
Việc đưa ra một loại vật liệu cụ thể khi chưa có catalogue vật liệu hoặc xác nhận của nhà sản xuất có thể dẫn đến sai thông tin kỹ thuật.
Mặc dù tài liệu không công bố vật liệu cụ thể, nhưng điều kiện làm việc của cánh bơm đã được xác định khá rõ. Dòng RY được sử dụng để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Cánh bơm nằm trực tiếp trong dòng dầu tải nhiệt nên vật liệu chế tạo phải phù hợp với điều kiện nhiệt độ của hệ thống.
Đối với RY65-50-160, đây là yếu tố đặc biệt quan trọng vì bánh công tác vừa phải quay ở tốc độ 2.900 vòng/phút, vừa tiếp xúc trực tiếp với môi chất nóng trong quá trình vận hành.
Bánh công tác quay cùng trục với tốc độ cao và truyền năng lượng cho dầu tải nhiệt. Do đó, vật liệu thực tế được nhà sản xuất sử dụng phải đáp ứng yêu cầu về độ bền cơ học, khả năng duy trì hình dạng và độ ổn định trong điều kiện làm việc của bơm.
Tuy nhiên, các chỉ tiêu vật liệu cụ thể không được nêu trong tài liệu hiện tại nên cần kiểm tra thêm hồ sơ kỹ thuật của nhà sản xuất trước khi đưa ra thông số chính thức.
Việc xác định đúng chất liệu chế tạo cánh bơm của Bơm dầu truyền nhiệt RY65-50-160 đặc biệt cần thiết trong các trường hợp thay thế phụ tùng hoặc lựa chọn bơm cho hệ thống mới.
Bánh công tác thay thế cần đúng kích thước, kết cấu và vật liệu tương thích với bơm ban đầu. Không nên chỉ lựa chọn dựa trên kích thước bên ngoài mà bỏ qua yêu cầu vật liệu.
Nếu hệ thống thường xuyên vận hành ở nhiệt độ cao, cần xác nhận vật liệu bánh công tác có phù hợp với nhiệt độ thực tế của dầu hay không.
Tài liệu quy định dòng RY chủ yếu sử dụng cho chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Nếu môi chất có thành phần khác biệt, việc xác định chính xác vật liệu bánh công tác càng trở nên cần thiết để đánh giá khả năng tương thích.
Để có thông tin chính xác về vật liệu cánh bơm RY65-50-160, nên kiểm tra trực tiếp:
Cần tìm bảng vật liệu hoặc danh mục phụ tùng của đúng model RY65-50-160.
Bản vẽ chế tạo hoặc bản vẽ phụ tùng thường có ký hiệu vật liệu của bánh công tác.
Nếu sử dụng thông tin cho hồ sơ kỹ thuật, báo giá hoặc lựa chọn thiết bị, nên yêu cầu nhà sản xuất xác nhận bằng văn bản về Impeller Material của RY65-50-160.
Tài liệu hiện tại cũng lưu ý rằng một số thông tin từ tài liệu gốc cần được kiểm tra lại với nhà cung cấp trước khi lựa chọn hoặc vận hành thiết bị.
Khi tìm hiểu chất liệu chế tạo cánh bơm của Bơm dầu truyền nhiệt RY65-50-160, cần lưu ý rằng tài liệu hướng dẫn hiện tại chưa công bố chính xác vật liệu của bánh công tác. Tài liệu chỉ xác nhận bánh công tác là bộ phận thuộc cụm rôto, lắp trên trục bơm và trực tiếp làm việc với dầu tải nhiệt có nhiệt độ cao.
Vì vậy, để bảo đảm thông tin kỹ thuật chính xác, vật liệu cánh bơm RY65-50-160 cần được xác nhận từ catalogue vật liệu, bản vẽ chế tạo hoặc trực tiếp từ Hebei Shenghui Pump Co., Ltd., thay vì tự suy đoán loại vật liệu.

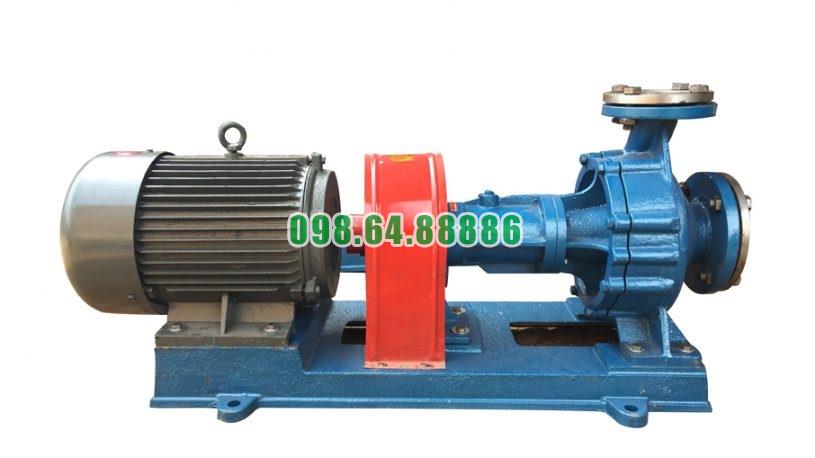

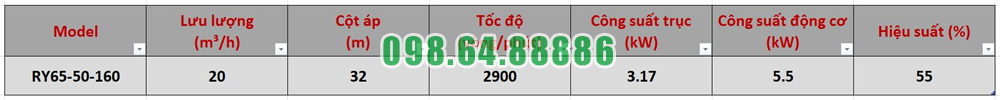

Bơm dầu nhiệt độ cao RY65-50-160 công suất 5.5 kW, cột áp 32 m, tốc độ 2900 vòng/phút, lưu lượng 20 m3/h
