Trục bơm và ổ bi là hai thành phần cơ khí quan trọng quyết định đến độ bền, độ ổn định và hiệu suất vận hành của bơm ly tâm trục đứng inline ISG80-125 và IRG80-125.
Trục bơm truyền trực tiếp mô-men từ động cơ đến cánh bơm, đảm bảo tốc độ quay ổn định.
Ổ bi giữ trục ở vị trí chính xác, giảm ma sát và chịu tải trọng hướng kính, hướng trục trong quá trình hoạt động.
Thép không gỉ SUS304 hoặc SUS316: chống ăn mòn trong môi trường nước sạch, nước nóng, dung dịch hóa chất loãng.
Thép hợp kim chất lượng cao (thường phủ lớp chống mài mòn hoặc mạ cứng) trong các phiên bản tiêu chuẩn, thích hợp môi trường nước sinh hoạt hoặc nước kỹ thuật.
Trục liền khối: gia công nguyên khối, giúp truyền mô-men ổn định, hạn chế điểm yếu cơ học.
Cân bằng động chính xác: đảm bảo độ đảo ≤ 0,02 mm, giảm rung và tiếng ồn.
Bề mặt trục tại vị trí lắp phớt cơ khí được mài bóng (độ nhám Ra ≤ 0,4 μm) để tăng độ kín và kéo dài tuổi thọ phớt.
Đường kính trục được thiết kế để chịu tải trọng uốn và xoắn lớn mà không bị biến dạng trong điều kiện làm việc liên tục.
Khớp nối bằng then và đai ốc hãm: đảm bảo truyền lực chắc chắn, có vòng chặn để chống tự tháo khi vận hành.
Khe hở lắp ghép được tính toán theo tiêu chuẩn ISO, giúp tháo lắp bảo dưỡng nhanh mà không ảnh hưởng đến độ chính xác của trục.
Ổ bi hướng kính (radial bearing): chịu tải hướng tâm từ lực ly tâm của cánh bơm.
Ổ bi chặn (thrust bearing): chịu tải hướng trục do áp lực thủy lực không cân bằng và trọng lượng rotor.
Vòng bi thép hợp kim CrMo có độ cứng cao, vòng lăn được tôi và mài chính xác.
Con lăn hoặc bi cầu thép chịu tải lớn, được bôi trơn bằng mỡ chịu nhiệt.
Thường sử dụng vòng bi từ các thương hiệu uy tín như SKF, NSK, FAG, đảm bảo tuổi thọ cao.
Bôi trơn bằng mỡ chịu nhiệt: bảo vệ ổ bi khỏi ăn mòn và giảm ma sát khi vận hành tốc độ cao.
Nắp chắn bụi và phớt chắn mỡ: ngăn bụi, hơi nước, tạp chất xâm nhập vào bên trong ổ bi.
Lắp đặt chính xác: khe hở và lực ép ổ bi được kiểm soát chặt chẽ để tránh quá tải hoặc rung lắc.
Trục và ổ bi được thiết kế đồng bộ, giúp hạn chế rung lắc, giữ tâm quay ổn định.
Kết cấu trục đứng inline giúp giảm tải lệch trục, nâng cao tuổi thọ vòng bi.
Ổ bi chịu lực tốt trong cả hai phương (hướng trục và hướng kính), đảm bảo bơm vận hành êm ngay cả khi chạy ở áp lực cao.
Đo độ rung trục, nếu vượt quá giới hạn cho phép cần kiểm tra cân bằng cánh và ổ bi.
Kiểm tra tiếng ồn, nhiệt độ ổ bi khi bơm hoạt động.
Thay ổ bi mới khi phát hiện rỗ, mẻ, tiếng kêu hoặc rung bất thường.
Bôi trơn bổ sung bằng mỡ chịu nhiệt đúng loại, tránh dùng quá nhiều gây nóng ổ bi.
Không chạy khan hoặc để bơm hút khí, tránh gây rung sốc lên trục và ổ bi.
Tránh vận hành ở điểm làm việc ngoài vùng hiệu suất tối ưu, giảm tải không đều lên trục và ổ bi.
Trục bơm và ổ bi của bơm ly tâm trục đứng inline ISG80-125, IRG80-125 được thiết kế với độ chính xác cao, vật liệu bền, khả năng chịu tải tốt và bảo vệ chống ăn mòn. Sự kết hợp này giúp bơm vận hành ổn định, giảm hỏng hóc và kéo dài tuổi thọ, ngay cả khi hoạt động trong môi trường áp lực cao và liên tục 24/7.
Vỏ bơm là bộ phận bao bọc và bảo vệ toàn bộ cụm thủy lực bên trong bơm ly tâm trục đứng inline ISG80-125, IRG80-125. Nó có nhiệm vụ định hướng dòng chảy, chịu áp lực chất lỏng, truyền lực từ bệ đỡ xuống móng và bảo vệ các chi tiết bên trong khỏi tác động cơ học, hóa học từ môi trường.
Kiểu xoắn ốc (Volute casing): tạo đường dẫn lưu lượng tối ưu, giảm tổn thất thủy lực
Thiết kế tích hợp mặt bích hút – xả trên cùng trục thẳng: thuận tiện cho lắp đặt trong hệ thống đường ống mà không cần thay đổi hướng dòng chảy
Có nắp trên tháo rời: dễ dàng kiểm tra và bảo dưỡng mà không phải tháo toàn bộ bơm khỏi đường ống
Gang xám (HT200, HT250): phổ biến cho nước sạch, chịu mài mòn vừa phải, giá thành hợp lý
Gang cầu (QT450-10): chịu lực tốt, chống nứt vỡ, dùng cho áp suất cao
Inox 304 hoặc 316: chống ăn mòn, thích hợp cho môi trường hóa chất hoặc nước biển
Thép carbon sơn phủ epoxy: kết hợp độ bền cơ học và khả năng chống gỉ
Sử dụng khuôn cát hoặc khuôn kim loại tùy yêu cầu sản lượng
Quá trình đúc đảm bảo độ dày thành đồng đều, giảm ứng suất co ngót
Tiện, phay, doa các bề mặt lắp ghép: mặt bích, vị trí lắp vòng phớt, ổ bi
Đảm bảo độ đồng tâm và song song giữa các mặt bích hút – xả
Độ nhám bề mặt đạt chuẩn để giảm ma sát và tránh rò rỉ
Ủ hoặc tôi để giảm ứng suất nội, tăng độ bền kết cấu
Áp dụng cho gang cầu và thép carbon chịu áp suất cao
Mài và xử lý nhẵn bề mặt đường dẫn dòng chảy nhằm giảm tổn thất thủy lực
Có thể phủ sơn epoxy, phủ ceramic hoặc lớp chống mài mòn tùy môi trường làm việc
Thử áp lực thủy lực (Hydrostatic Test) để kiểm tra độ kín
Kiểm tra kích thước bằng thiết bị đo chính xác
Kiểm tra khuyết tật vật liệu bằng siêu âm hoặc từ tính (MT, UT) với các sản phẩm yêu cầu cao
Kết cấu gọn: không chiếm nhiều diện tích sàn lắp đặt
Độ bền cao: chịu áp lực và rung lắc tốt
Thuận tiện bảo trì: tháo lắp nhanh nhờ thiết kế mặt bích đồng trục
Hiệu suất thủy lực tối ưu: dòng chảy được dẫn hướng mượt mà, giảm tổn thất

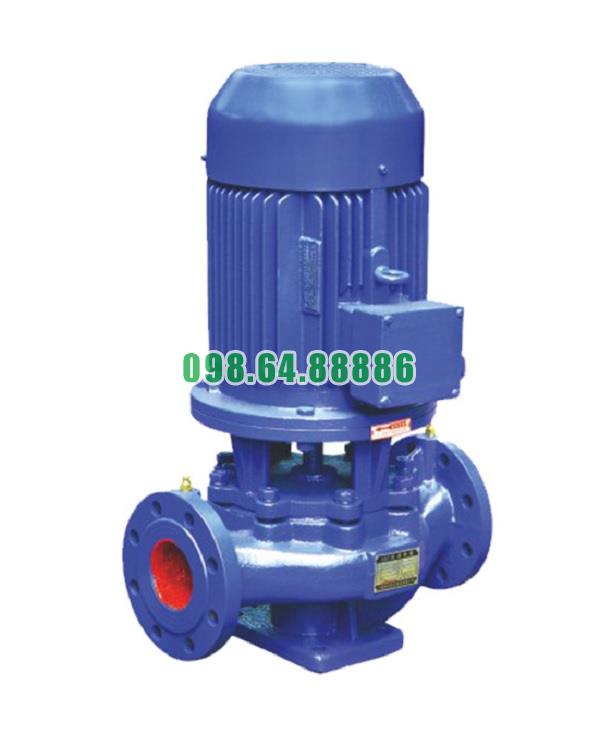

Máy bơm ly tâm, bơm lắp thẳng trục đứng, inline ISG80-125, IRG80-125 5.5kw, 20m3, 50m
12.096.000 VND
