Trang chủ » MÁY BƠM CÔNG NGHIỆP» BƠM LI TÂM» Bơm trục đứng ISG

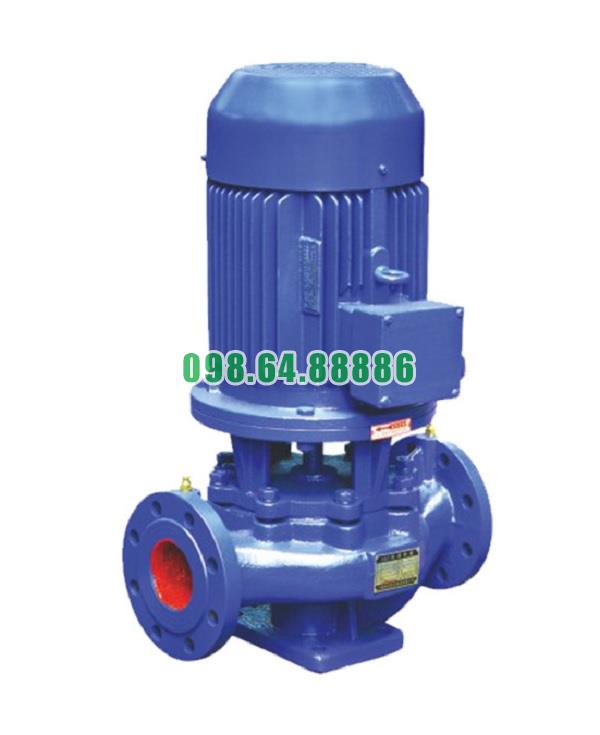

Bơm inline, bơm trục đứng, bơm booster inline ISG65-200, IRG65-200, 7.5kw, 25m3

Tải báo giá
• Mã SP
: ISG65-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 25 m3/h hoặc 6.94 L/s, đẩy cao 50m, động cơ 7.5 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Thiết kế giảm tiếng ồn của bơm inline model ISG65-200, IRG65-200

Trong các hệ thống cấp nước, tuần hoàn hoặc HVAC, tiếng ồn phát ra từ thiết bị cơ khí như máy bơm có thể ảnh hưởng đến môi trường làm việc, sinh hoạt và độ bền của hệ thống. Nhận thức được điều này, dòng bơm inline ISG65-200, IRG65-200 được thiết kế với nhiều cải tiến kỹ thuật nhằm giảm thiểu tiếng ồn khi vận hành, mang lại trải nghiệm êm ái, ổn định và thân thiện với người dùng.

Cấu trúc đồng trục giúp vận hành êm ái

Trục bơm – động cơ đồng tâm

  • Thiết kế đồng trục thẳng đứng giúp loại bỏ sai lệch tâm giữa động cơ và buồng bơm, từ đó giảm độ rung cơ học, nguyên nhân chính tạo ra tiếng ồn trong các dòng bơm truyền thống.

  • Cấu trúc này đảm bảo truyền lực đều, không giật cục, hạn chế tối đa hiện tượng cộng hưởng gây ồn.

Không sử dụng bộ truyền động ngoài

  • Bơm không cần sử dụng dây curoa, khớp nối cơ học hoặc bánh răng trung gian, giúp loại bỏ các nguồn phát sinh âm thanh phụ trợ, đồng thời giảm ma sát và rung chấn trong quá trình truyền động.

Vật liệu và kết cấu vỏ bơm tối ưu

Vật liệu gang hoặc thép đúc hấp thụ dao động

  • Thân bơm được làm từ gang xám hoặc thép không gỉ có tính hấp thụ âm tốt, giúp hạn chế lan truyền rung động ra môi trường bên ngoài.

  • Bề mặt được gia công chính xác, tránh hiện tượng cộng hưởng và tăng độ kín khít khi lắp ghép các chi tiết.

Lớp phủ giảm rung bên trong

  • Một số model có lớp phủ chống rung trong buồng bơm nhằm làm giảm tác động của dòng xoáy và va đập nước vào thành vỏ, từ đó giảm tiếng ù và âm thanh chát phát ra trong khi bơm hoạt động ở lưu lượng cao.

Hệ thống cánh bơm được tối ưu hóa

Cánh bơm thiết kế thủy lực yên tĩnh

  • Cánh bơm được thiết kế theo mô hình thủy lực tối ưu, giảm lực xoáy và dao động áp suất bên trong buồng bơm, từ đó làm giảm rung động cơ học.

  • Số lượng và góc nghiêng của cánh được tính toán kỹ, **tránh hiện tượng “cắt dòng” gây ồn như ở cánh bơm không cân bằng.

Cân bằng động chính xác

  • Từng cánh bơm và cụm rô-to được kiểm tra cân bằng động tại nhà máy, giúp thiết bị vận hành ổn định ngay từ tốc độ khởi động đến toàn tải, hạn chế âm thanh rung lắc bất thường.

Trang bị vòng bi giảm tiếng ồn cao cấp

Vòng bi cách âm, ít ma sát

  • Bơm sử dụng vòng bi chất lượng cao, thường là loại vòng bi kín, có khả năng vận hành êm, chịu tải cao và không phát ra tiếng rít trong thời gian dài.

  • Vật liệu bôi trơn cao cấp đi kèm giúp giảm ma sát và âm thanh phát sinh, kéo dài thời gian vận hành không cần bảo trì.

Cách ly rung động từ trục ra vỏ

  • Cấu tạo vòng bi được thiết kế sao cho giảm truyền rung động từ trục chính ra thân bơm, giúp hạn chế âm thanh lan truyền ra không khí hoặc cấu trúc lắp đặt xung quanh.

Lắp đặt chuẩn kỹ thuật giúp giảm tiếng ồn phát sinh

Đế cao su giảm chấn

  • Khi lắp đặt, bơm thường được đặt trên đế cao su chống rung, giúp triệt tiêu dao động tần số thấp – loại âm thanh khó chịu thường xuất hiện ở bơm công suất trung bình.

Lắp ghép đường ống đúng kỹ thuật

  • Đường ống hút và xả cần được cố định chắc chắn bằng giá đỡ riêng, không để áp lực hoặc dao động từ đường ống truyền ngược vào thân bơm, gây rung lắc tạo tiếng ồn.

Vị trí đặt bơm hợp lý

  • Bơm nên được đặt cách xa khu vực sinh hoạt hoặc làm việc yên tĩnh.

  • Nếu cần thiết, có thể bọc cách âm nhẹ xung quanh không gian đặt bơm để hạn chế âm thanh lan ra môi trường.

Bơm inline model ISG65-200, IRG65-200 là lựa chọn tối ưu cho các công trình yêu cầu vận hành yên tĩnh, ổn định và hiệu suất cao. Nhờ thiết kế đồng trục, kết cấu vững chắc, vật liệu hấp thụ rung động và hệ thống cánh bơm cân bằng động chính xác, dòng bơm này giảm thiểu tối đa tiếng ồn cơ học và thủy lực, đáp ứng tiêu chuẩn kỹ thuật trong các ứng dụng hiện đại như nhà cao tầng, trung tâm thương mại, bệnh viện, khách sạn và nhà máy yêu cầu môi trường làm việc ít tiếng ồn



Cách Thức Bơm Inline Model ISG65-200, IRG65-200 Hút Và Đẩy Chất Lỏng

Nguyên lý vận hành cơ bản của bơm ly tâm inline

Bơm inline model ISG65-200IRG65-200 là dòng bơm ly tâm trục đứng, hoạt động dựa trên nguyên lý chuyển đổi năng lượng từ cơ năng của động cơ thành động năng và áp năng của dòng chất lỏng. Thiết kế inline nghĩa là đường ống hút và xả cùng nằm trên một trục thẳng, giúp dòng chất lỏng di chuyển trực tiếp và ít bị mất áp lực.

Cách thức hút chất lỏng

Tạo vùng áp suất thấp tại cửa hút

Khi động cơ khởi động, trục quay truyền động cho cánh bơm quay với tốc độ cao. Lúc này, tại vùng trung tâm của cánh bơm (gần trục), vận tốc chất lỏng thấp nhưng áp suất cũng rất thấp. Điều này tạo ra vùng chân không tương đối.

Do áp suất bên trong thấp hơn áp suất khí quyển, chất lỏng từ bể chứa bên ngoài bị đẩy vào buồng bơm thông qua cửa hút nhờ chênh lệch áp suất này.

Đòi hỏi mồi bơm hoặc bể đặt cao hơn bơm

Vì là bơm ly tâm, nên để bơm hoạt động trơn tru, cần có chất lỏng mồi hoặc đảm bảo đường ống hút luôn đầy nước. Trong trường hợp không có van 1 chiều hoặc không đặt đúng cao trình, bơm sẽ không tự hút được do bị kẹt khí (airlock).

Quá trình đẩy chất lỏng

Tăng vận tốc chất lỏng thông qua lực ly tâm

Khi chất lỏng đi vào vùng quay của cánh bơm, cánh bơm truyền động năng lên chất lỏng khiến nó quay theo. Lực ly tâm đẩy chất lỏng từ vùng trung tâm ra vùng mép ngoài của cánh, tạo vận tốc cao.

Càng ra xa trục quay, chất lỏng càng được tăng tốc độ và đạt động năng lớn hơn.

Chuyển đổi động năng thành áp năng tại buồng xoắn (volute)

Tại cửa xả, buồng xoắn của bơm có tiết diện mở rộng dần, giúp giảm vận tốc chất lỏng và đồng thời chuyển động năng thành áp lực tĩnh. Đây chính là quá trình tăng áp năng để chất lỏng có thể được đẩy đi xa hơn và cao hơn qua hệ thống ống dẫn.

Chất lỏng được xả ra ngoài qua cửa đẩy, đi vào hệ thống tiêu thụ như đường ống, bình tích áp, hoặc các thiết bị xử lý tiếp theo.

Ưu điểm trong cơ chế hút – đẩy của bơm inline ISG65-200, IRG65-200

Dòng chảy thẳng: Với thiết kế hút – xả trên cùng một trục, dòng chất lỏng gần như không bị đổi hướng, giúp giảm tổn thất ma sát và áp suất.

Hiệu suất cao: Quá trình truyền năng lượng từ cánh bơm sang dòng chất lỏng được thực hiện hiệu quả, nhờ cánh bơm thiết kế thủy lực tối ưu.

Hoạt động ổn định, ít rung: Cấu trúc đồng trục giúp lực quay cân bằng, không bị rung lắc như các bơm có thiết kế lệch tâm.

Tiết kiệm năng lượng: Nhờ giảm tổn thất thủy lực và hiệu suất cao, bơm ISG/IRG tiêu thụ ít điện năng hơn trong cùng điều kiện vận hành.

Bơm inline model ISG65-200IRG65-200 hút và đẩy chất lỏng bằng cách tạo chênh lệch áp suất ở cửa hút và sử dụng lực ly tâm của cánh bơm để tăng vận tốc, sau đó chuyển đổi thành áp lực tại cửa đẩy. Với thiết kế đồng trục và cơ chế vận hành tối ưu, dòng bơm này là lựa chọn hiệu quả cho hệ thống cấp nước, tăng áp, tuần hoàn và xử lý công nghiệp

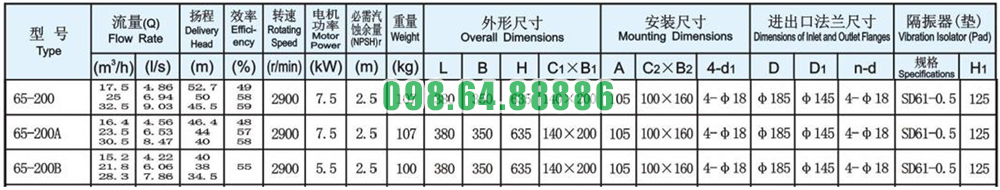

Thông số kỹ thuật và kích thước bơm model ISG65-200


Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200


Đường cong hiệu suất bơm model ISG65-200


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200


Phụ kiện và kích thước lắp đặt bơm model ISG65-200


Phương thức lắp đặt bơm model ISG65-200

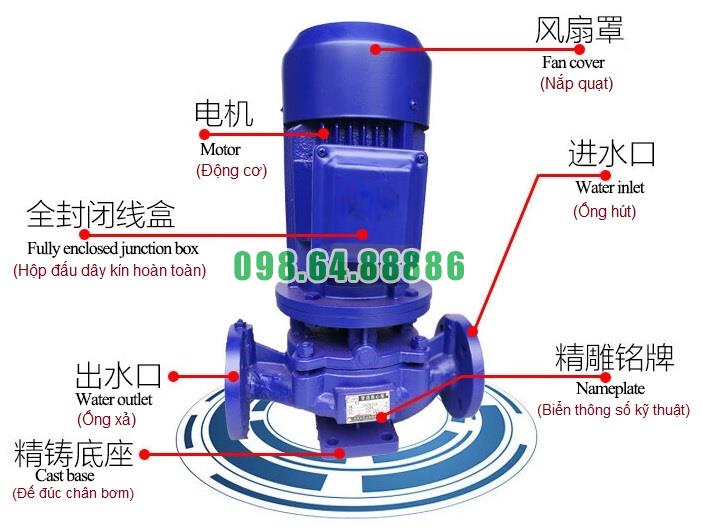

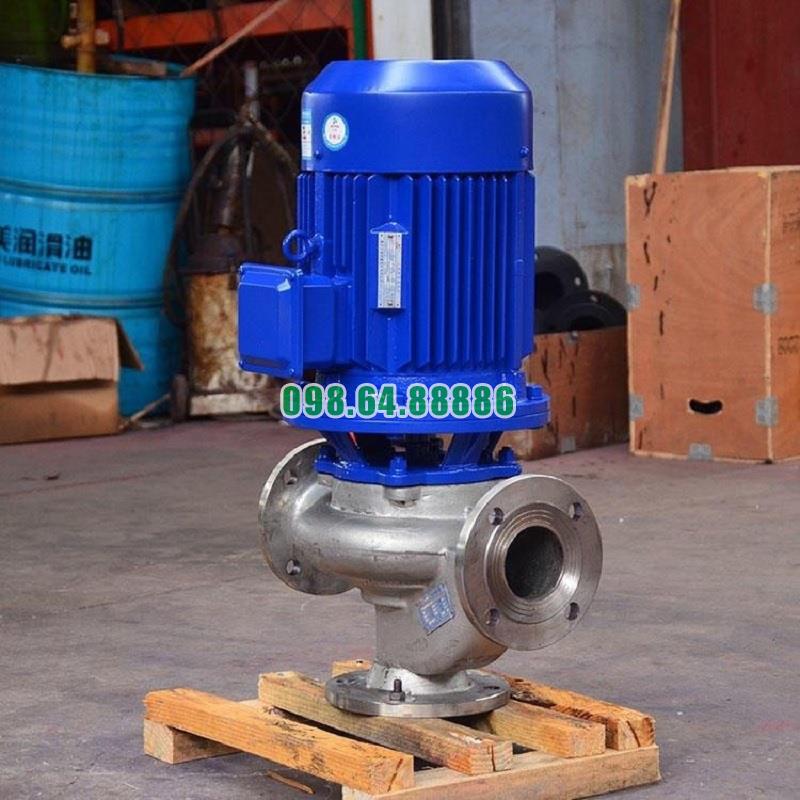

Hình ảnh thực tế bơm và phụ kiện bơm ISG65-200
