Được chế tạo bằng gang xám, gang cầu hoặc thép không gỉ tùy ứng dụng.
Là bộ phận bao bọc bên ngoài, có chức năng bảo vệ các chi tiết bên trong và chịu áp lực chất lỏng trong quá trình vận hành.
Được thiết kế kiểu inline với hai mặt bích hút – xả nằm trên một trục thẳng đứng, giúp lắp đặt trực tiếp vào hệ thống đường ống.
Là bộ phận tạo ra lực ly tâm để đẩy chất lỏng.
Thường làm từ inox, đồng hoặc gang chống ăn mòn, có dạng cánh kín hoặc bán kín.
Được gắn trực tiếp vào trục bơm và quay với tốc độ cao nhờ motor.
Là trục thép chịu lực cao, nối liền giữa cánh bơm và động cơ.
Truyền mô-men xoắn từ động cơ sang cánh bơm để tạo lực quay.
Phải đảm bảo tính đồng tâm cao, tránh cong vênh để bơm vận hành êm.
Bộ phận ngăn rò rỉ chất lỏng từ khoang bơm ra ngoài.
Thường gồm hai bề mặt ma sát bằng carbon và ceramic hoặc SIC.
Cần thay thế định kỳ vì đây là chi tiết dễ hao mòn trong quá trình hoạt động.
Hỗ trợ trục quay ổn định, giảm ma sát và chịu tải từ cánh bơm và motor.
Bôi trơn định kỳ bằng mỡ chuyên dụng để tăng tuổi thọ.
Nếu vòng bi hư hỏng có thể gây tiếng ồn lớn và làm hỏng trục bơm.
Cung cấp nguồn động lực chính cho bơm, thường sử dụng động cơ 3 pha 380V.
Gắn trực tiếp trên trục bơm, tạo thành một khối liền mạch giúp truyền động hiệu quả.
Tích hợp quạt tản nhiệt và vỏ bảo vệ đạt chuẩn IP55 hoặc cao hơn.
Có nhiệm vụ cố định toàn bộ cụm bơm – motor trên bệ móng hoặc sàn công nghiệp.
Giảm rung chấn, đảm bảo an toàn khi vận hành ở tốc độ cao.
Có thể tích hợp chân cao su hoặc vòng đệm để giảm chấn.
Nằm ở hai đầu thân bơm (cửa hút và cửa xả), cho phép kết nối chắc chắn với hệ thống đường ống.
Tuân theo chuẩn DIN hoặc JIS, có thể dùng ron làm kín hoặc mặt bích mềm để chống rò rỉ.
Giúp giữ cố định các bộ phận bên trong và đóng kín buồng bơm.
Cho phép tháo lắp dễ dàng khi cần bảo trì hoặc thay thế linh kiện.
Được gia công chính xác, chịu được áp suất cao và mài mòn hóa học nhẹ.
Máy bơm ly tâm trục đứng ISG40-125A và IRG40-125A được cấu tạo từ nhiều bộ phận chuyên biệt, mỗi bộ phận giữ vai trò quan trọng trong hiệu quả vận hành, độ bền và khả năng làm việc liên tục của máy. Việc nắm vững cấu tạo giúp người dùng dễ dàng hơn trong lắp đặt, vận hành và bảo trì đúng cách
Máy bơm hoạt động theo nguyên lý biến đổi năng lượng cơ học thành năng lượng động học và áp suất nhờ lực ly tâm. Khi động cơ quay, trục sẽ kéo theo cánh bơm quay nhanh, tạo ra lực ly tâm đẩy chất lỏng từ tâm ra mép ngoài cánh.
Chất lỏng được hút vào tâm cánh bơm qua cửa hút ở đáy
Cánh bơm quay tạo lực ly tâm đẩy chất lỏng ra ngoài
Năng lượng từ chuyển động quay được chuyển thành áp suất, đẩy chất lỏng đi qua cửa xả lên hệ thống đường ống
Trong khi chất lỏng ở chu vi cánh được đẩy ra ngoài, vùng tâm cánh bơm tạo ra vùng chân không tương đối
Sự chênh lệch áp suất khiến chất lỏng từ bể chứa tiếp tục được hút vào
Quá trình này diễn ra liên tục, tạo ra dòng chảy ổn định với áp suất lớn
Bơm cần được mồi đầy nước trước khi vận hành để tránh chạy khô làm hư phớt và cánh bơm
Đường hút phải được thiết kế ngắn, thẳng và không có rò rỉ khí để tránh hiện tượng xâm thực (cavitation)
Dòng chảy đầu ra có thể được điều chỉnh bằng van, biến tần hoặc relay áp suất

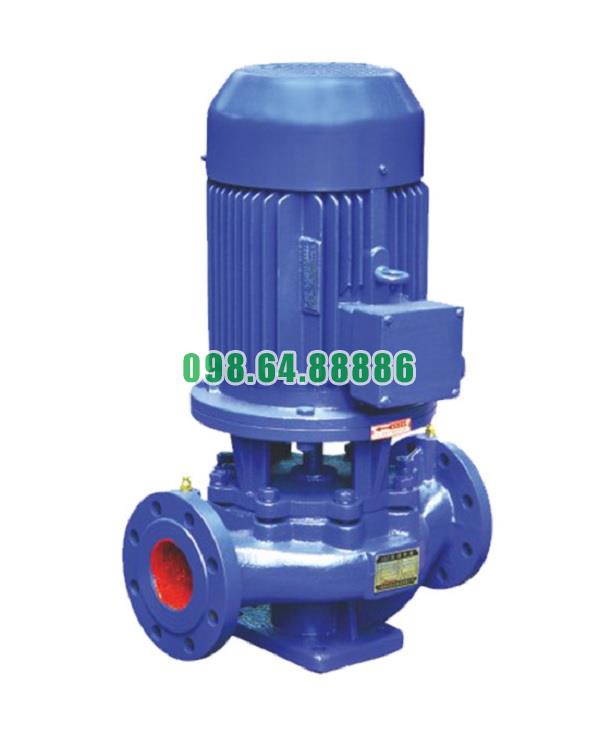

Máy bơm ly tâm trục đứng model ISG40-125A, IRG40-125A 0.75 kw
4.406.400 VND
