Khi động cơ khởi động, trục bơm quay kéo theo cánh quạt (cánh bơm) quay với tốc độ cao. Do lực ly tâm, nước ở tâm cánh bơm bị đẩy ra mép ngoài, tạo ra vùng áp suất thấp tại cửa hút. Nhờ chênh lệch áp suất giữa bể chứa và cửa hút, nước liên tục được hút vào buồng bơm.
Nước đi qua cánh bơm sẽ được chuyển đổi năng lượng từ cơ năng của trục quay thành động năng và áp năng của dòng chảy. Tại mép ngoài cánh bơm, nước được tăng tốc và đẩy vào buồng xoắn ốc của thân bơm. Buồng xoắn này có nhiệm vụ chuyển đổi động năng thành áp suất tĩnh, giúp dòng nước đạt được cột áp thiết kế.
Với thiết kế trục đứng đồng tâm (inline), cửa hút và cửa xả nằm trên cùng một đường thẳng. Điều này giúp nước đi qua bơm theo một dòng chảy liên tục, ít xoáy rối, nhờ đó hạn chế tổn thất thủy lực và duy trì hiệu suất cao.
Khi vận hành, bơm đường ống trục đứng model ISG100-200B, IRG100-200B không chỉ có chức năng tăng áp lực nước mà còn giúp duy trì áp suất ổn định trong hệ thống đường ống. Đây là yếu tố quan trọng trong các ứng dụng như cấp nước sinh hoạt, PCCC, HVAC và tuần hoàn nước công nghiệp.
Nguyên lý hoạt động của bơm luôn gắn với yêu cầu về NPSH (cột áp hút dương thuần). Nếu điều kiện hút không đảm bảo, dòng nước có thể sôi cục bộ gây hiện tượng xâm thực (cavitation), làm hỏng cánh bơm. Vì vậy, bơm cần được lắp đặt ở vị trí có mực nước hút hợp lý và hệ thống ống hút được thiết kế tối ưu.
Nguyên lý hoạt động cơ bản của bơm đường ống trục đứng model ISG100-200B, IRG100-200B dựa trên sự chuyển đổi năng lượng từ cơ năng của động cơ thành áp năng của chất lỏng nhờ cánh bơm và buồng xoắn. Thiết kế inline đồng tâm giúp dòng chảy ổn định, ít tổn thất, mang lại hiệu suất cao và áp lực nước ổn định cho nhiều hệ thống kỹ thuật khác nhau.
Dạng xoắn ốc (volute casing) phân bố đều áp suất: tiết diện kênh dòng tăng dần theo góc quay để thu hồi động năng từ bánh công tác và chuyển thành áp năng, giảm tổn thất cục bộ ở vùng lưỡi hút–xả.
Góc mở và bán kính cong lớn: hạn chế tách lớp dòng (flow separation), nhờ đó đường đặc tính H–Q “mượt”, ít dao động áp.
Khoảng hở tại “lưỡi volute” (cutwater clearance) được tối ưu: giảm va đập thủy lực khi lưu lượng biến thiên, giúp bơm êm hơn ở vùng tải bán phần.
Cửa hút–cửa đẩy thẳng hàng (inline): dòng chảy đi xuyên qua vỏ bơm theo hướng tuyến tính, giảm đổi hướng đột ngột → tổn thất nhỏ, hiệu suất cao.
Trung tâm trọng lực dọc trục: kết hợp với trục ngắn và cụm ổ đỡ, giúp buồng bơm giảm rung truyền sang đường ống, ổn định khi chạy dài giờ.
Khe hở hướng kính/axial giữa cánh và vỏ (wear ring/clearance) được kiểm soát: giảm hồi lưu (recirculation), giữ hiệu suất ở vùng gần BEP.
Góc thoát cánh tương thích góc dẫn volute: hạn chế xoáy thứ cấp, cải thiện thu hồi áp năng.
Cân bằng lực hướng trục/hướng kính bằng hình học vỏ và lỗ cân bằng (nếu có) để giảm tải lên vòng bi–phớt.
Miệng hút vào buồng bơm bo tròn, êm dòng: giảm tổn thất hút, cải thiện NPSH.
Trường tốc độ đều trước mép cánh: giảm vùng áp thấp cục bộ → hạn chế bong bóng xâm thực, bảo vệ mép cánh và vỏ.
Tiết diện volute “điều hòa xung áp”: giảm biên độ dao động áp suất khi tải thay đổi nhanh (điều khiển VFD).
Thành vỏ dày hợp lý, gân tăng cứng: giảm cộng hưởng, giúp vận hành êm và bền.
Gang đúc chất lượng cao cho ứng dụng nước sạch; inox 304/316 cho nước nóng/ăn mòn nhẹ.
Bề mặt trong được gia công nhẵn hoặc phủ chống ăn mòn: giảm hệ số ma sát thành ống, duy trì hiệu suất lâu dài.
Vòng chèn/wear ring thay thế được: phục hồi khe hở thiết kế sau thời gian mòn, kéo dài tuổi thọ thủy lực.
Cụm “top-pull-out”/rút trục–rotor từ trên (tùy phiên bản): kiểm tra cánh, phớt mà không tháo đường ống.
Cửa sổ kiểm tra/điểm xả–xả khí bố trí thuận tiện: xúc rửa cặn, xả bọt khí nhanh sau bảo trì.
Vùng buồng phớt (seal chamber) thông thoáng: làm mát–bôi trơn mặt trượt tốt, giảm rò rỉ.
Buồng bơm ổn định ở lưu lượng thấp: hình học volute cho phép chạy “turndown” sâu mà không rung lắc mạnh.
Giảm “surge” khi ramp tốc: hình dạng thu hồi áp năng tốt giúp chuyển trạng thái êm, bảo vệ phớt–vòng bi.
Buồng bơm của ISG100-200B, IRG100-200B được tối ưu theo ba trụ cột: volute thu hồi áp năng hiệu quả, hình học đồng bộ với bánh công tác để giảm hồi lưu/xoáy, và bố trí inline trục đứng để tối thiểu tổn thất đổi hướng. Cùng với vật liệu phù hợp và chi tiết bảo trì tiện lợi, thiết kế buồng bơm này mang lại hiệu suất cao, áp lực ổn định, vận hành êm và tuổi thọ dài cho hệ thống đường ống trục đứng trong cả dân dụng lẫn công nghiệp

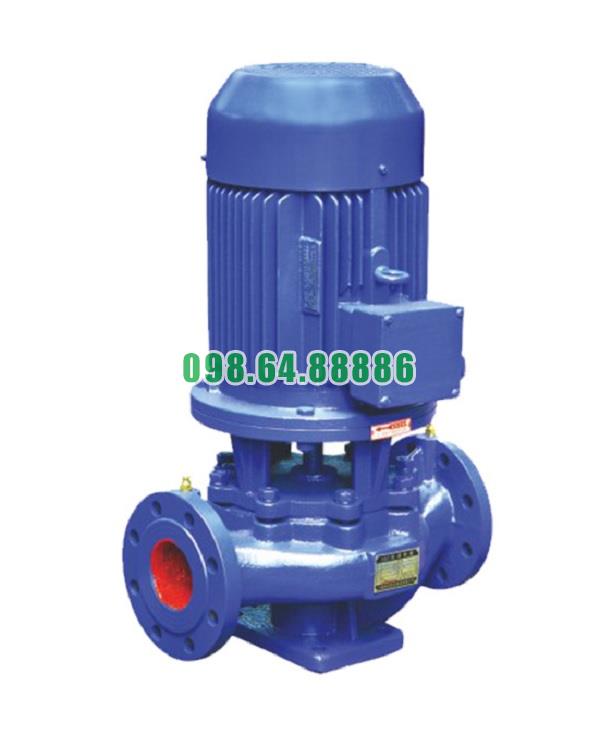

Máy bơm đường ống trục đứng, bơm lùa ISG100-200B, IRG100-200B 15kw, 86.4m3, 37m
40.608.000 VND
