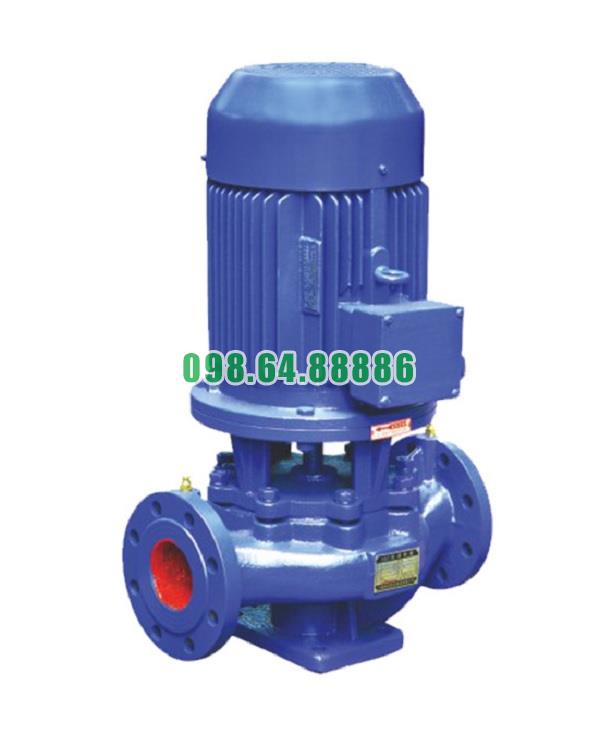

Máy bơm đồng trục thẳng đứng model ISG50-200B, IRG50-200B chính hãng

Tải báo giá
• Mã SP
: ISG50-200B
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng 10.5 m3/h hoặc 2.92 L/s, đẩy cao 35m, động cơ 3 kw, tốc độ quay 2900 r/min
Đang xử lý...


Thông tin sản phẩm

Nguyên lý làm việc của máy bơm đồng trục thẳng đứng ISG50-200B, IRG50-200B

Cơ bản về nguyên lý bơm ly tâm

Máy bơm ISG50-200B và IRG50-200B thuộc loại bơm ly tâm trục đứng dạng hút – xả đồng trục (inline vertical pump), vận hành dựa trên nguyên lý lực ly tâm. Khi cánh bơm quay, chất lỏng được hút vào tâm của cánh rồi bị đẩy văng ra mép ngoài dưới tác động của lực ly tâm, từ đó tạo ra lưu lượng và cột áp cần thiết.

Cấu tạo tạo thuận lợi cho nguyên lý hoạt động

Thành phần chính

  • Động cơ điện (gắn phía trên trục bơm)

  • Trục bơm thẳng đứng kết nối trực tiếp với động cơ

  • Cánh bơm đặt trong buồng công tác

  • Buồng xoáy (volute casing) bao quanh cánh

  • Đầu hút và đầu xả bố trí thẳng hàng (đồng trục)

Sự kết nối trực tiếp (direct coupling) giữa trục động cơ và trục cánh bơm giúp giảm tổn hao năng lượng truyền động và nâng cao hiệu suất vận hành.

Quá trình hoạt động theo từng giai đoạn

Giai đoạn 1: Khởi động động cơ

  • Khi cấp điện, động cơ quay và truyền mô men xoắn trực tiếp cho trục bơm.

  • Trục bơm kéo cánh bơm quay nhanh, tạo vùng áp suất thấp tại tâm cánh bơm.

Giai đoạn 2: Hút chất lỏng

  • Áp suất thấp tại tâm cánh tạo ra chênh lệch áp suất giữa bể chứa và cửa hút.

  • Nhờ đó, chất lỏng từ hệ thống hoặc bể chứa được hút vào qua đầu hút (thường ở mặt dưới hoặc ngang thân bơm).

Giai đoạn 3: Tăng tốc chất lỏng

  • Khi vào tâm cánh, chất lỏng bị lực ly tâm tác động, chuyển động theo hướng xuyên tâm ra mép ngoài của cánh.

  • Vận tốc dòng chảy tăng dần theo hướng ra ngoài.

Giai đoạn 4: Đẩy chất lỏng ra ngoài

  • Khi dòng chất lỏng đạt vận tốc cao ở vành cánh, nó được đưa vào buồng xoáy.

  • Buồng xoáy chuyển đổi động năng thành áp suất tĩnh, làm tăng cột áp đầu ra.

  • Dòng chất lỏng được đẩy ra đầu xả theo phương thẳng hàng với đầu hút (kiểu inline), tiếp tục lưu thông trong hệ thống đường ống.

Ưu điểm của nguyên lý này trong thiết kế ISG/IRG

Thiết kế hút – xả đồng trục

  • Giúp giảm tổn thất ma sát trong dòng chảy, dòng nước chảy thẳng không bị đổi hướng đột ngột.

  • Tiết kiệm diện tích lắp đặt, dễ tích hợp vào hệ thống đường ống.

Trục thẳng đứng – tiết kiệm không gian

  • Bố trí theo chiều dọc phù hợp không gian hẹp như phòng máy tầng hầm, trục kỹ thuật, không cần đế rộng như bơm ngang.

Kết nối trực tiếp – hiệu quả truyền động cao

  • Không cần bộ truyền trung gian (như khớp nối linh hoạt), giảm mất mát mô men và tăng độ tin cậy vận hành.

Dễ bảo trì nhờ kết cấu module

  • Có thể tháo rời từng cụm (cánh – trục – seal – motor) mà không cần tháo toàn bộ hệ thống đường ống.

Hoạt động ổn định trong điều kiện thực tế

  • Khi vận hành liên tục, bơm vẫn giữ được áp lực ổn định do thiết kế thủy lực chuẩn.

  • Động cơ và trục thẳng hàng giúp giảm rung lắc, giữ cho máy vận hành êm và ít hao mòn.

  • Có thể lắp kèm biến tần để điều chỉnh tốc độ quay, linh hoạt kiểm soát lưu lượng và tiết kiệm điện năng.

Nguyên lý làm việc của máy bơm đồng trục thẳng đứng ISG50-200B, IRG50-200B dựa trên lực ly tâm và cơ chế hút – đẩy thẳng hàng, giúp tối ưu hóa hiệu suất thủy lực, giảm tổn thất năng lượng, vận hành êm ái và tiết kiệm không gian. Đây là lựa chọn phù hợp cho các hệ thống cấp nước dân dụng, công nghiệp, HVAC và tuần hoàn nước thải.



Những lưu ý khi sử dụng Máy bơm đồng trục thẳng đứng model ISG50-200B, IRG50-200B

Trước khi khởi động máy bơm

Kiểm tra nguồn điện

  • Đảm bảo điện áp và tần số phù hợp với thông số định mức của động cơ

  • Kiểm tra hệ thống dây điện, công tắc, cầu dao an toàn trước khi cấp nguồn

Kiểm tra mức nước trong hệ thống

  • Đảm bảo đường ống hút đã được cấp đầy nước, tránh hiện tượng chạy khô

  • Đường ống không có không khí, không bị tắc nghẽn

Kiểm tra trạng thái cơ khí

  • Xoay thử trục bơm bằng tay (nếu có thể) để đảm bảo không bị kẹt

  • Kiểm tra bulông, đai ốc, khớp nối… đã siết chặt đúng kỹ thuật

Trong quá trình vận hành

Giám sát áp suất và lưu lượng

  • Theo dõi đồng hồ áp suất ở cả đầu hút và đầu xả

  • Đảm bảo lưu lượng không vượt quá giới hạn thiết kế của máy

Quan sát âm thanh và rung động

  • Nếu xuất hiện tiếng kêu lạ hoặc rung mạnh, cần dừng máy để kiểm tra

  • Không được để máy bơm hoạt động khi có dấu hiệu bất thường kéo dài

Theo dõi nhiệt độ động cơ và thân bơm

  • Nhiệt độ động cơ không được vượt quá ngưỡng an toàn (thường < 75°C)

  • Không chạm tay trực tiếp vào động cơ khi đang chạy

Sau khi vận hành

Dừng máy đúng quy trình

  • Ngắt điện từ từ, không rút nguồn đột ngột

  • Khóa van xả trước khi tắt máy nếu hệ thống yêu cầu áp ổn định

Kiểm tra lượng nước đọng

  • Xả nước trong thân bơm nếu không sử dụng trong thời gian dài

  • Lau khô các bộ phận để tránh han gỉ

Bảo trì định kỳ

  • Bôi trơn ổ trục đúng chu kỳ

  • Vệ sinh lưới lọc và kiểm tra phớt cơ khí

  • Siết lại bulông, kiểm tra các mối nối điện

Những điều cần tránh khi sử dụng

  • Không để máy chạy không tải (không có nước) gây cháy phớt hoặc cháy động cơ

  • Không tự ý thay đổi kết cấu hoặc linh kiện máy

  • Không dùng máy cho môi trường vượt quá dải nhiệt độ và áp lực cho phép

  • Không sử dụng cho chất lỏng có độ ăn mòn hoặc độ nhớt cao nếu máy không được thiết kế chuyên biệt

Việc sử dụng đúng cách máy bơm đồng trục thẳng đứng ISG50-200B, IRG50-200B là yếu tố then chốt giúp đảm bảo hiệu suất ổn định, hạn chế hỏng hóctối ưu tuổi thọ thiết bị. Người vận hành cần được hướng dẫn kỹ lưỡng, đồng thời tuân thủ đầy đủ các quy trình kỹ thuật trong suốt quá trình sử dụng máy.




Thông số kỹ thuật và kích thước bơm model ISG50-200B


Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200B


Đường cong hiệu suất bơm model ISG50-200B


Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200B


Phụ kiện và kích thước lắp đặt bơm model ISG50-200B


Phương thức lắp đặt bơm model ISG50-200B
