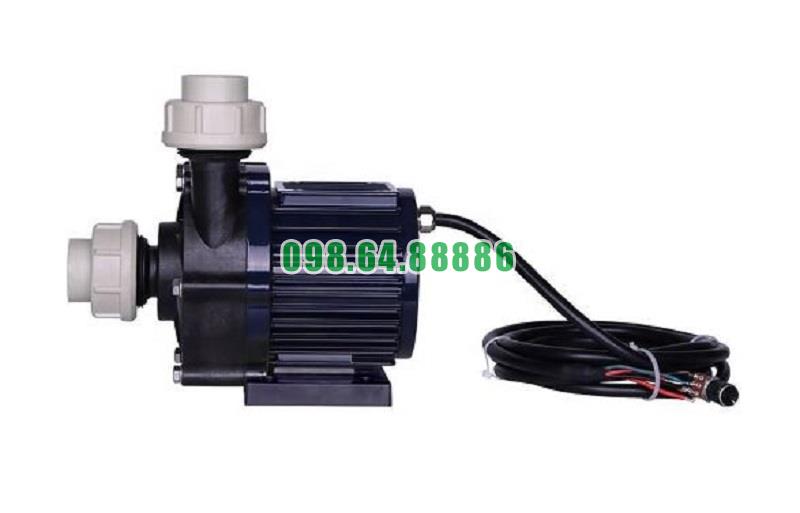

Cấu tạo của bơm hóa chất điện áp 24v và 48v TDM-200PERU-DC48 công suất đầu ra 159w
Bơm hóa chất TDM-200PERU-DC48 là loại bơm dẫn động từ, được thiết kế để vận chuyển các hóa chất ăn mòn và độc hại một cách an toàn và hiệu quả. Với công suất đầu ra 159W và khả năng hoạt động ở điện áp 24V hoặc 48V, bơm này có cấu tạo chính bao gồm các thành phần sau:
1. Vỏ bơm (Pump Casing)
- Vật liệu: Thường được chế tạo từ nhựa kỹ thuật cao cấp như PPS (Polyphenylene Sulfide) hoặc PVDF (Polyvinylidene Fluoride), có khả năng chống ăn mòn và chịu nhiệt tốt.
- Chức năng: Bảo vệ các bộ phận bên trong và chứa đựng chất lỏng cần bơm.
2. Cánh bơm (Impeller)
- Vật liệu: Nhựa kỹ thuật hoặc thép không gỉ, tùy thuộc vào ứng dụng cụ thể.
- Chức năng: Tạo ra dòng chảy và áp lực cho chất lỏng khi bơm hoạt động.
3. Hệ thống dẫn động từ (Magnetic Drive)
- Cấu tạo: Gồm nam châm trong và nam châm ngoài. Nam châm ngoài được gắn với động cơ, truyền lực từ thông qua vách ngăn không tiếp xúc trực tiếp với chất lỏng, đảm bảo không rò rỉ.
- Chức năng: Truyền động từ động cơ đến cánh bơm mà không cần trục kết nối cơ học, ngăn chặn rò rỉ chất lỏng.
4. Động cơ điện (Electric Motor)
- Loại động cơ: Động cơ không chổi than (BLDC) với hiệu suất cao và tuổi thọ dài.
- Điện áp hoạt động: 24V hoặc 48V DC, linh hoạt cho nhiều ứng dụng và nguồn cấp điện khác nhau.
- Công suất đầu ra: 159W, cung cấp đủ năng lượng cho bơm hoạt động hiệu quả.
5. Trục bơm và vòng bi (Shaft and Bearings)
- Trục bơm: Thường được làm từ gốm hoặc hợp kim chống ăn mòn, đảm bảo độ bền và khả năng chịu mài mòn cao.
- Vòng bi: Sử dụng vật liệu chịu mài mòn và ăn mòn, hỗ trợ trục bơm quay mượt mà và giảm ma sát.
6. Vách ngăn (Containment Shell)
- Vật liệu: Nhựa kỹ thuật hoặc kim loại chống ăn mòn.
- Chức năng: Ngăn cách giữa nam châm ngoài và nam châm trong, đảm bảo chất lỏng không tiếp xúc với môi trường bên ngoài.
7. Cổng hút và xả (Inlet and Outlet Ports)
- Kích thước: Thường có đường kính DN25, phù hợp với nhiều hệ thống ống dẫn tiêu chuẩn.
- Chức năng: Kết nối bơm với hệ thống ống dẫn để hút và xả chất lỏng.
Với thiết kế dẫn động từ và cấu tạo từ các vật liệu chống ăn mòn, bơm TDM-200PERU-DC48 đảm bảo hoạt động an toàn, hiệu quả và bền bỉ trong các ứng dụng bơm hóa chất
Sử dụng bơm hóa chất điện áp 24v và 48v TDM-200PERU-DC48 công suất đầu ra 159w hiệu quả như nào?
Bơm hóa chất TDM-200PERU-DC48 với điện áp 24V hoặc 48V, công suất đầu ra 159W, và thiết kế dẫn động từ không rò rỉ, mang lại hiệu quả cao trong các ứng dụng công nghiệp và dân dụng. Dưới đây là các yếu tố đánh giá hiệu quả sử dụng của bơm này:
1. Hiệu suất cao, tiết kiệm điện năng
- Công suất 159W nhưng tạo lưu lượng 60L/phút, giúp tiết kiệm điện mà vẫn đạt hiệu quả bơm cao.
- Hoạt động ổn định ở điện áp thấp (24V hoặc 48V), phù hợp với các hệ thống nguồn DC, pin mặt trời, acquy.
- Tốc độ 2000 vòng/phút giúp tối ưu hóa lưu lượng và áp suất mà không gây tiêu hao năng lượng quá mức.
→ Giảm chi phí vận hành, phù hợp cho hệ thống cần tối ưu điện năng.
2. An toàn tuyệt đối khi bơm hóa chất ăn mòn
- Thiết kế dẫn động từ không có trục truyền động, loại bỏ hoàn toàn nguy cơ rò rỉ hóa chất.
- Vật liệu chống ăn mòn, đảm bảo tuổi thọ cao khi bơm axit, bazơ, dung môi hữu cơ.
- Không tiếp xúc trực tiếp giữa cánh bơm và động cơ, giúp tránh hao mòn cơ khí, giảm chi phí bảo trì.
→ Đảm bảo an toàn cho người vận hành, tránh ô nhiễm môi trường.
3. Hiệu quả trong nhiều ngành công nghiệp
✔ Xử lý nước & môi trường
- Cấp hóa chất xử lý nước (Clo, PAC, NaOH...) mà không bị ăn mòn.
- Tuần hoàn hóa chất trong hệ thống RO, hệ thống nước thải công nghiệp.
- Phù hợp với trạm bơm hóa chất nhỏ gọn trong hệ thống tự động.
✔ Công nghiệp hóa chất & dược phẩm
- Bơm hóa chất có độ ăn mòn cao mà vẫn đảm bảo độ ổn định.
- Cấp dung môi trong sản xuất sơn, mỹ phẩm, dược phẩm.
- Hoạt động liên tục mà không gây nóng động cơ, tăng độ bền.
✔ Năng lượng tái tạo & điện tử
- Cấp dung dịch làm mát cho hệ thống pin mặt trời, pin lithium.
- Tuần hoàn chất lỏng trong hệ thống sản xuất chip, bán dẫn.
- Chạy được bằng nguồn DC, phù hợp với hệ thống pin, acquy 24V/48V.
✔ Ứng dụng trong phòng thí nghiệm & y tế
- Bơm dung môi, hóa chất tinh khiết với độ chính xác cao.
- Dùng trong hệ thống bơm thuốc thử, pha chế hóa chất tự động.
→ Phù hợp với nhiều lĩnh vực, đảm bảo hiệu quả vận hành liên tục.
4. Giảm chi phí bảo trì & nâng cao tuổi thọ bơm
- Không có trục cơ khí truyền động, loại bỏ hao mòn trục & phớt.
- Không cần bôi trơn, không cần thay phớt định kỳ, giảm chi phí bảo trì.
- Lắp đặt dễ dàng, vận hành đơn giản, phù hợp cho hệ thống tự động hóa.
→ Tăng tuổi thọ bơm, giảm downtime trong hệ thống sản xuất.
5. Tối ưu cho hệ thống di động & ứng dụng linh hoạt
- Nguồn điện 24V/48V DC, dễ dàng tích hợp vào hệ thống năng lượng mặt trời, acquy.
- Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng di chuyển & lắp đặt.
- Hoạt động êm ái, ít rung, phù hợp cho phòng thí nghiệm, hệ thống y tế.
→ Linh hoạt trong nhiều điều kiện vận hành, phù hợp cho hệ thống DC di động.

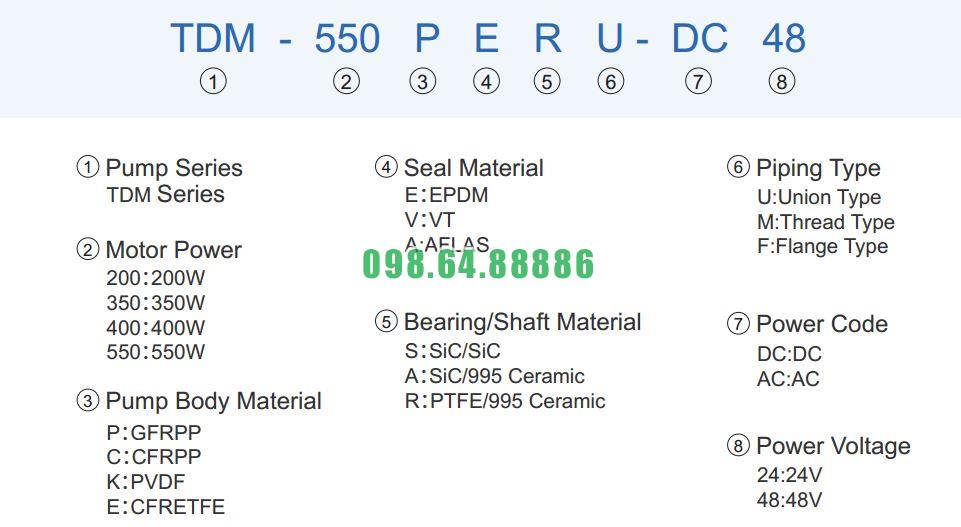

Hình ảnh mô tả thông tin Model bơm hóa chất điện áp 24v và 48v
Bảng thông số kỹ thuật bơm hóa chất điện áp 24v và 48v TDM-400ERU-DC48

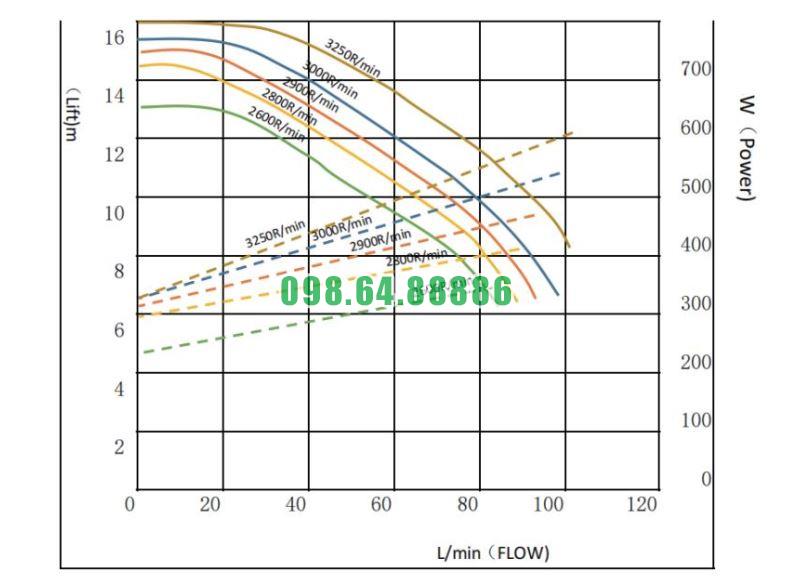

Đường cong hiệu suất bơm hóa chất điện áp 24v và 48v
Hình ảnh cấu tạo và kích thước bản vẽ chi tiết bơm hóa chất điện 24v và 48v
