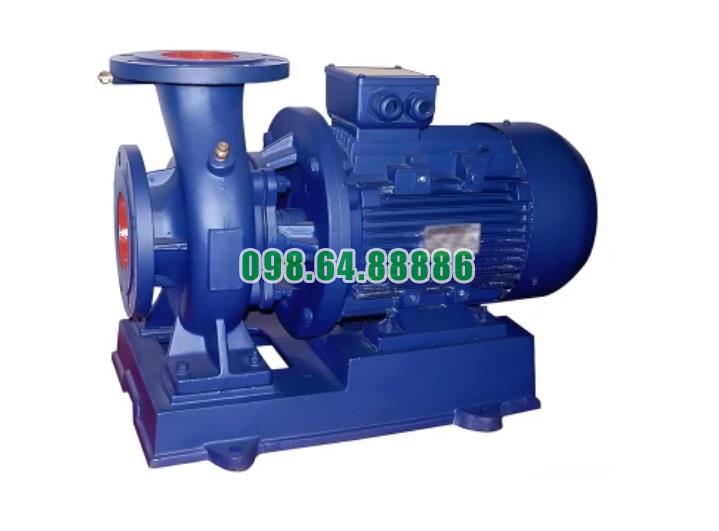

Bơm nước trục ngang SLW100-ISW100-200-I có đầu hút ngang hướng trục và đầu ra hướng lên thẳng đứng
Bơm nước trục ngang SLW100-ISW100-200-I có thiết kế đặc biệt với đầu hút ngang hướng trục và đầu xả hướng lên thẳng đứng, đây là một kiểu thiết kế khá phổ biến trong các bơm ly tâm để tối ưu hóa việc lắp đặt và hiệu suất làm việc trong các ứng dụng công nghiệp. Dưới đây là một số đặc điểm và lợi ích của thiết kế này:
1. Đầu hút ngang hướng trục:
- Hướng trục của đầu hút: Đầu hút của bơm hướng ngang giúp dòng chất lỏng được hút vào bơm một cách trực tiếp và ổn định từ đường ống vào bơm. Thiết kế này giúp giảm thiểu tổn thất áp suất và ma sát trong quá trình dòng chảy vào bơm.
- Dễ dàng lắp đặt: Bơm có thể dễ dàng được kết nối với hệ thống đường ống hút mà không yêu cầu không gian lắp đặt quá phức tạp. Thiết kế đầu hút ngang giúp tiết kiệm diện tích và thuận tiện khi lắp đặt trong các không gian chật hẹp.
2. Đầu xả thẳng đứng:
- Hướng lên thẳng đứng của đầu xả: Đầu xả thẳng đứng giúp dễ dàng kết nối với hệ thống ống dẫn chất lỏng đi ra, đặc biệt là khi cần đưa chất lỏng lên cao hoặc theo chiều dọc. Điều này rất phù hợp với các ứng dụng đẩy nước lên các bể chứa, tháp xử lý nước, hoặc các hệ thống cấp nước cần áp suất lớn.
- Tối ưu hóa không gian: Việc đầu xả hướng lên thẳng đứng giúp giảm chiều dài tổng thể của bơm và giảm không gian cần thiết để lắp đặt bơm, đặc biệt trong các công trình hoặc hệ thống có không gian hạn chế.
- Giảm hiện tượng sóng xung (water hammer): Thiết kế này cũng có thể giúp giảm hiện tượng xung động trong đường ống (water hammer) vì dòng chảy không thay đổi hướng đột ngột khi xả ra ngoài.
3. Lợi ích tổng quan của thiết kế đầu hút ngang và đầu xả thẳng đứng:
- Hiệu quả vận hành cao: Thiết kế này giúp tối ưu hóa quá trình dòng chảy vào và ra khỏi bơm, giảm thiểu tổn thất áp suất và tiết kiệm năng lượng.
- Dễ dàng bảo trì và kiểm tra: Với thiết kế này, các bộ phận của bơm, đặc biệt là đầu hút và đầu xả, có thể dễ dàng tiếp cận khi cần kiểm tra, thay thế phớt, kiểm tra cánh bơm hoặc vệ sinh.
- Phù hợp cho nhiều ứng dụng: Bơm này thích hợp với các ứng dụng cần đưa nước hoặc chất lỏng lên cao, ví dụ như hệ thống cấp nước, hệ thống làm mát, hệ thống phòng cháy chữa cháy (PCCC), hoặc các hệ thống xử lý nước thải.
4. Tính ổn định và giảm rung động:
- Giảm lực tác động: Thiết kế đầu xả thẳng đứng kết hợp với đầu hút ngang giúp giảm lực tác động lên trục và các bộ phận của bơm, giúp bơm hoạt động ổn định, ít bị rung động và giảm tiếng ồn trong quá trình vận hành.
- Giảm khả năng mài mòn: Do cấu trúc này giúp giảm các lực cản không cần thiết, nên bơm có thể hoạt động trơn tru hơn, giảm thiểu ma sát và mài mòn trong hệ thống.
Bơm ly tâm trục ngang SLW100-ISW100-200-I với đầu hút ngang hướng trục và đầu xả hướng lên thẳng đứng là một lựa chọn lý tưởng cho các hệ thống yêu cầu bơm nước hoặc các chất lỏng lên cao hoặc theo chiều dọc. Thiết kế này không chỉ giúp tối ưu hóa không gian lắp đặt mà còn giúp cải thiện hiệu suất làm việc, giảm tổn thất năng lượng, và dễ dàng bảo trì, bảo dưỡng trong suốt quá trình vận hành.
Bơm nước trục ngang SLW100-ISW100-200-I được áp dụng để xử lý chất lỏng ăn mòn trong các ngành công nghiệp
Bơm nước trục ngang SLW100-ISW100-200-I có thể được áp dụng để xử lý các chất lỏng ăn mòn trong các ngành công nghiệp, tuy nhiên, việc sử dụng bơm này cho các chất lỏng ăn mòn cần phải xem xét các yếu tố liên quan đến vật liệu chế tạo và các điều kiện vận hành cụ thể. Đây là một số yếu tố quan trọng khi áp dụng bơm này trong các ứng dụng xử lý chất lỏng ăn mòn:
1. Vật liệu chế tạo của bơm
- Bơm SLW100-ISW100-200-I thông thường được chế tạo từ gang hoặc thép không gỉ (SS) hoặc các hợp kim đặc biệt, giúp chịu được sự ăn mòn khi xử lý các chất lỏng ăn mòn như axit, kiềm, dung môi hóa học, nước muối, v.v.
- Tuy nhiên, đối với các chất lỏng cực kỳ ăn mòn, chẳng hạn như axit sulfuric, axit clohydric, hoặc các dung dịch kiềm mạnh, vật liệu chế tạo của bơm cần phải được chọn lựa cẩn thận. Các vật liệu như hợp kim niken, thép không gỉ 316L hoặc các vật liệu chuyên dụng khác như Titanium hoặc hợp kim chống ăn mòn có thể cần thiết cho bơm.
2. Ứng dụng trong các ngành công nghiệp
- Ngành hóa chất: Bơm ly tâm trục ngang có thể được sử dụng để vận chuyển các dung dịch hóa chất ăn mòn như axit, dung môi, hoặc các dung dịch trung gian trong quy trình sản xuất. Đối với các môi trường có tính ăn mòn mạnh, cần phải đảm bảo rằng vật liệu của bơm và các bộ phận tiếp xúc với chất lỏng được chọn lựa sao cho bền với các hóa chất đó.
- Ngành dược phẩm: Trong ngành dược phẩm, bơm có thể được sử dụng để vận chuyển các dung dịch hoặc hóa chất ăn mòn nhẹ trong các quy trình sản xuất thuốc, chế biến hóa chất, hoặc xử lý nước cấp cho các nhà máy sản xuất.
- Ngành thực phẩm và đồ uống: Mặc dù bơm này chủ yếu xử lý nước sạch hoặc chất lỏng ít ăn mòn, nhưng có thể được ứng dụng trong các hệ thống vệ sinh tự động (CIP) hoặc trong các quy trình sản xuất thực phẩm yêu cầu xử lý hóa chất không ăn mòn.
- Ngành xử lý nước thải: Bơm này có thể sử dụng trong các hệ thống xử lý nước thải công nghiệp có chứa các chất lỏng ăn mòn nhẹ, đặc biệt là trong các nhà máy sản xuất hóa chất, dầu khí, hoặc các khu vực có sử dụng nhiều hóa chất ăn mòn.
- Ngành khai thác mỏ: Trong khai thác mỏ, bơm có thể được sử dụng để xử lý nước thải có chứa axit hoặc các chất lỏng ăn mòn từ các quá trình khai thác, tuy nhiên, cần phải chọn vật liệu phù hợp để tránh ăn mòn bơm.
3. Xử lý chất lỏng ăn mòn và yêu cầu bảo trì
- Kiểm tra định kỳ: Bơm sử dụng để xử lý chất lỏng ăn mòn cần được bảo trì và kiểm tra thường xuyên để tránh hư hỏng do ăn mòn vật liệu. Việc thay thế các bộ phận chịu mài mòn và ăn mòn như cánh bơm, vỏ bơm, ổ trục, hay các con dấu là rất quan trọng trong các ứng dụng này.
- Sử dụng các phụ kiện chống ăn mòn: Bên cạnh việc sử dụng bơm có vật liệu chế tạo chống ăn mòn, các bộ phận phụ trợ như ống dẫn, van, khớp nối cũng nên được làm từ vật liệu chịu ăn mòn để đảm bảo toàn bộ hệ thống bơm có thể hoạt động lâu dài và hiệu quả.
4. Chống ăn mòn bằng lớp phủ bảo vệ
- Trong một số trường hợp, khi bơm không được làm từ vật liệu đặc biệt chống ăn mòn, người ta có thể áp dụng các lớp phủ bảo vệ chống ăn mòn (như epoxy, polyurethane, hoặc các lớp phủ gốm**). Điều này giúp bảo vệ các bộ phận của bơm khỏi sự tác động của các chất lỏng ăn mòn trong suốt quá trình vận hành.
5. Các yếu tố cần lưu ý khi sử dụng
- Tính ổn định của bơm: Đảm bảo rằng bơm không bị rung hoặc làm việc quá tải khi xử lý các chất lỏng ăn mòn, vì điều này có thể gây ra hư hỏng cơ học do sự tác động của áp lực không đều hoặc sự mài mòn tăng thêm.
- Đảm bảo bơm hoạt động trong phạm vi lý tưởng: Đảm bảo rằng bơm hoạt động trong phạm vi lưu lượng và cột áp lý tưởng, không vượt quá giới hạn vì điều này có thể làm tăng nguy cơ ăn mòn và hao mòn các bộ phận của bơm.
- Cung cấp nước làm mát: Đối với các chất lỏng ăn mòn, đặc biệt khi chúng có thể sinh nhiệt trong quá trình bơm, cần đảm bảo rằng hệ thống có nước làm mát hoặc các biện pháp bảo vệ nhiệt thích hợp để bảo vệ bơm khỏi quá nhiệt và hư hỏng.
Bơm SLW100-ISW100-200-I có thể sử dụng trong các ứng dụng xử lý chất lỏng ăn mòn trong nhiều ngành công nghiệp nếu được chọn vật liệu phù hợp và thực hiện bảo trì, kiểm tra thường xuyên. Đặc biệt, cần phải đảm bảo rằng các bộ phận tiếp xúc với chất lỏng ăn mòn được làm từ vật liệu chịu được các tác động hóa học để tăng độ bền và hiệu suất vận hành của bơm
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-200-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

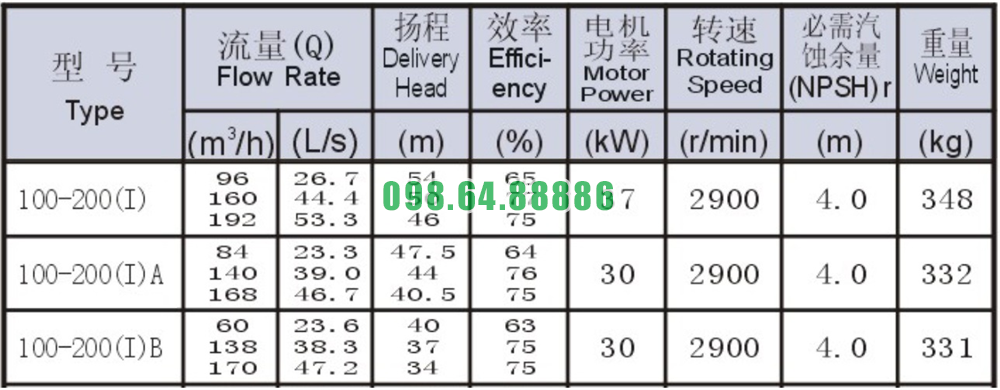

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-200-I
Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-200-I

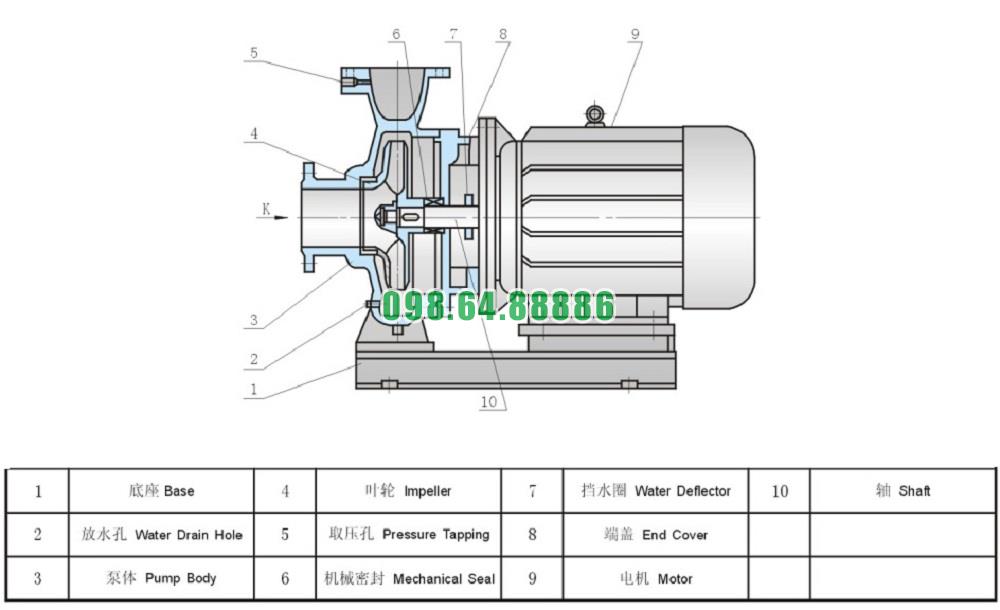

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-200-I
