Thân bơm là bộ phận bao quanh cánh bơm và tạo khoang chứa áp lực, thường được chế tạo từ gang xám (HT200) hoặc gang cầu. Gang xám có ưu điểm về khả năng chịu lực tốt, chống ăn mòn trong môi trường nước sạch và giá thành hợp lý. Đối với môi trường có tính ăn mòn nhẹ hoặc yêu cầu độ bền cao hơn, thân bơm có thể được làm từ thép không gỉ (inox 304 hoặc inox 316).
Cánh bơm là bộ phận quyết định đến hiệu suất thủy lực, thường được làm từ đồng thau, inox 304, hoặc gang đúc hợp kim. Vật liệu đồng thau được ưu tiên sử dụng trong các ứng dụng nước sạch nhờ khả năng chống mài mòn và oxy hóa cao. Trong môi trường công nghiệp hoặc chất lỏng có độ ăn mòn, cánh bơm bằng inox sẽ được sử dụng để đảm bảo tuổi thọ.
Trục bơm có nhiệm vụ truyền lực từ động cơ đến cánh bơm, được chế tạo bằng thép hợp kim C45 hoặc thép không gỉ SUS304/SUS316. Thép hợp kim đảm bảo độ cứng, khả năng chống xoắn, chống cong vênh trong quá trình vận hành. Trục inox được dùng trong các môi trường yêu cầu vệ sinh cao hoặc có yếu tố ăn mòn hóa học.
Phớt cơ khí là bộ phận làm kín giữa trục và thân bơm, thường có bề mặt làm kín bằng gốm – graphite hoặc carbon – inox. Phần cao su đệm được làm từ NBR hoặc EPDM tùy theo nhiệt độ và hóa chất trong môi trường bơm. Trong ứng dụng công nghiệp nặng, phớt có thể là loại đôi để tăng độ bền kín.
Vòng bi được làm bằng thép hợp kim chịu lực, có độ chính xác cao. Đây là loại bạc đạn kín được bôi trơn sẵn hoặc sử dụng dầu mỡ đặc biệt trong các model yêu cầu độ bền vượt trội. Vật liệu vỏ vòng bi có thể là hợp kim đúc hoặc thép carbon chống gỉ.
Đế bơm được đúc từ gang xám hoặc thép kết cấu hàn, đảm bảo độ cứng vững và ổn định trong quá trình vận hành. Trong một số model, phần chân đế có thể gia cường thêm gân chịu lực để chống rung khi làm việc liên tục.
Tất cả các chi tiết bu lông, đai ốc, chốt định vị và tay cầm được làm bằng thép không gỉ hoặc mạ kẽm chống gỉ, đảm bảo an toàn và thẩm mỹ trong quá trình lắp đặt và bảo trì
Hệ thống làm kín là bộ phận quan trọng giúp ngăn chặn rò rỉ chất lỏng tại vị trí trục quay – nơi tiếp giáp giữa buồng bơm và động cơ. Trong các model ISG65-160 và IRG65-160, hệ thống làm kín không chỉ đảm bảo tính an toàn vận hành, mà còn duy trì áp suất và kéo dài tuổi thọ thiết bị.
Bơm ISG65-160 và IRG65-160 sử dụng chủ yếu là phớt cơ khí đơn (mechanical seal), được lắp đặt tại khoang làm kín ngay sau cánh bơm, bao quanh trục bơm. Hệ thống làm kín này bao gồm các thành phần chính:
Vật liệu: Ceramic, Silicon Carbide hoặc Carbon graphite
Chức năng: Gắn cố định vào thân bơm, là bề mặt tiếp xúc tĩnh, chịu ma sát trượt với vòng quay động.
Vật liệu: Thường là Graphite hoặc Silicon Carbide
Chức năng: Gắn trên trục bơm và quay theo trục, tiếp xúc trực tiếp với vòng trượt tĩnh để tạo mặt làm kín.
Loại: Lò xo xoắn hoặc lò xo sóng
Chức năng: Tạo lực ép đều lên hai mặt tiếp xúc giữa vòng trượt động và tĩnh, duy trì áp lực làm kín ngay cả khi trục bị rung nhẹ hoặc lệch tâm nhỏ.
Vật liệu: Cao su NBR, EPDM hoặc Viton tùy môi chất
Chức năng: Làm kín giữa các bề mặt kim loại với vòng trượt, ngăn không cho chất lỏng rò rỉ ra dọc trục hoặc ngấm vào bên trong động cơ.
Thiết kế: Vỏ kim loại bao ngoài hệ thống làm kín, giúp cố định phớt đúng vị trí, tránh dịch chuyển khi có áp lực cao hoặc rung động.
Chất liệu: Inox hoặc đồng mạ chống ăn mòn.
Phớt được lắp bên ngoài buồng chứa chất lỏng, dễ tháo lắp và bảo trì mà không cần tháo toàn bộ động cơ. Đây là thiết kế thân thiện với người sử dụng, đặc biệt trong môi trường công nghiệp cần bảo trì định kỳ.
Model ISG65-160: Phớt phù hợp cho nước lạnh hoặc nước ở nhiệt độ thường.
Model IRG65-160: Dùng phớt vật liệu cao cấp hơn (SiC/SiC/Viton), chịu được nhiệt độ lên đến 120°C và áp lực tối đa 1.6 MPa.
Nhờ hệ thống làm kín tốt, bơm ngăn được nước hoặc hơi ẩm thấm vào phần ổ bi và cuộn dây động cơ – từ đó kéo dài tuổi thọ và giảm thiểu chi phí sửa chữa.
Phớt kép (Double Mechanical Seal): Áp dụng trong môi trường độc hại hoặc áp suất cực cao.
Phớt bôi trơn bằng dầu hoặc nước sạch: Dùng cho hệ thống yêu cầu độ kín cao, giảm ma sát và tản nhiệt nhanh.
Phớt cartridge (dạng hộp): Dễ lắp đặt, bảo trì và thay thế mà không cần căn chỉnh lại lực ép lò xo.
Hệ thống làm kín của bơm hút xả đặt nằm thẳng model ISG65-160 và IRG65-160 được thiết kế chuẩn hóa, chắc chắn và linh hoạt, phù hợp với các điều kiện vận hành khác nhau. Cấu tạo phớt cơ khí đơn, kết hợp vật liệu chống mài mòn cao, không chỉ ngăn chặn rò rỉ mà còn giúp thiết bị hoạt động ổn định, an toàn và tiết kiệm chi phí bảo trì. Đây là một trong những yếu tố then chốt đảm bảo độ tin cậy cho toàn bộ hệ thống bơm

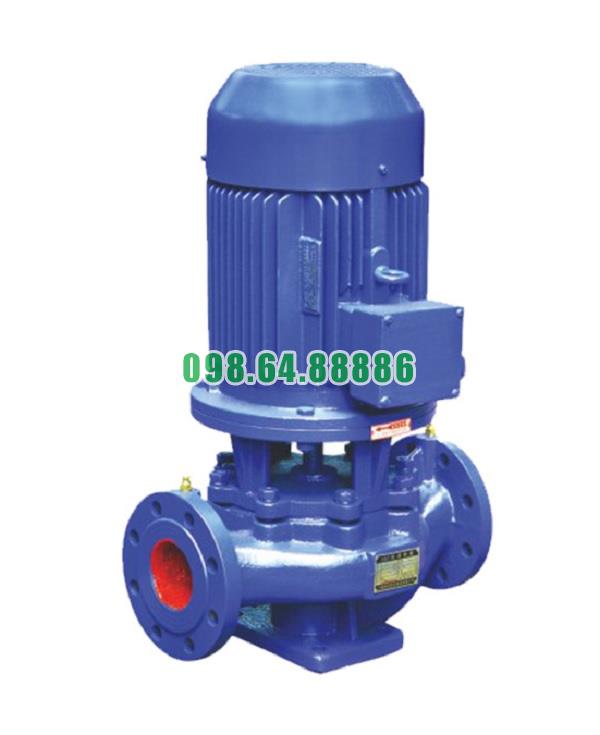

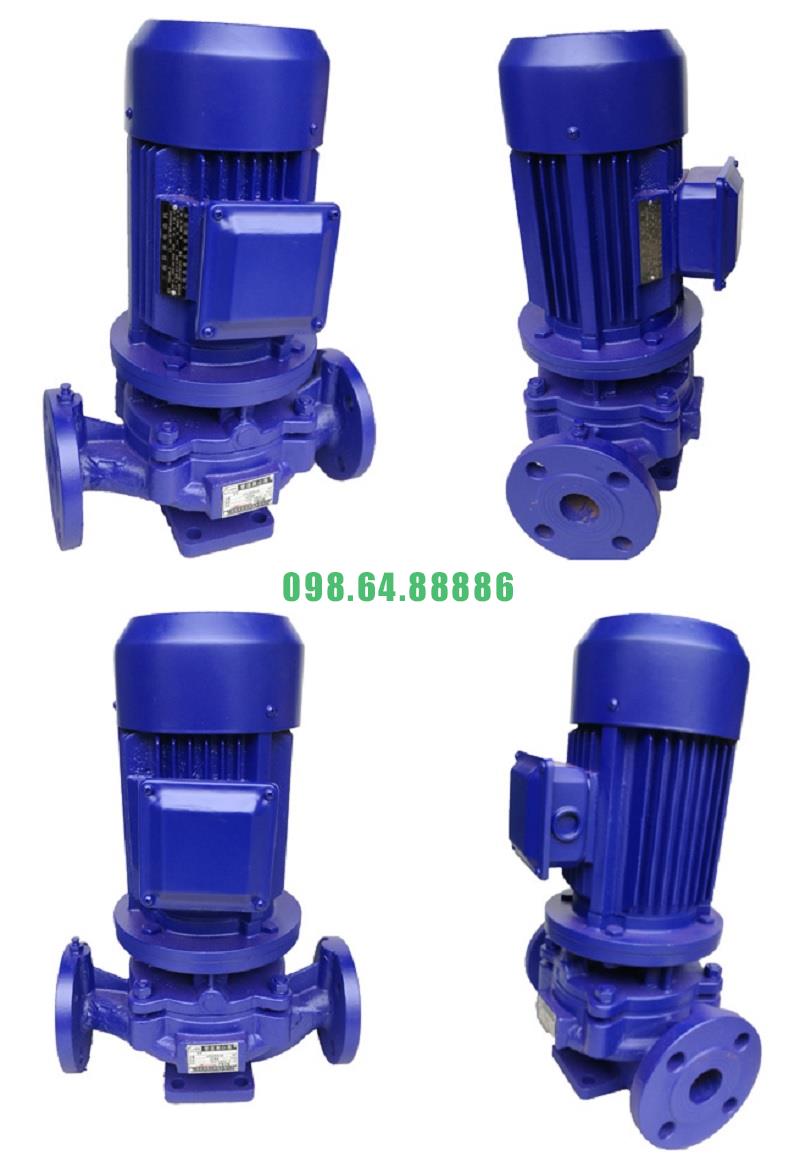

Bơm hút xả đặt nằm thẳng, bơm lùa, bơm lắp thẳng trục đứng ISG65-160, IRG65-160 4kw
8.640.000 VND
