Cánh bơm là một trong những bộ phận quan trọng nhất quyết định đến hiệu suất thủy lực và độ ổn định của toàn bộ máy bơm. Đối với model ISG65-125 và IRG65-125, cánh bơm được thiết kế theo nguyên lý tối ưu lực ly tâm và tiết kiệm năng lượng, phù hợp với các ứng dụng cần lưu lượng trung bình đến cao và cột áp ổn định.
Cánh bơm của model ISG65-125 và IRG65-125 thuộc loại cánh kín – dạng thiết kế phổ biến trong các bơm ly tâm xử lý nước sạch và chất lỏng có độ nhớt thấp. Cánh kín gồm:
Một đĩa trung tâm gắn trực tiếp vào trục bơm
Các cánh dẫn cong đều xếp theo vòng tròn từ tâm ra mép
Hai tấm chắn (trước và sau) bao quanh các cánh để giảm tổn thất dòng chảy và tăng hiệu suất
Thiết kế dạng kín giúp hạn chế rò rỉ dòng chảy giữa các cánh, đồng thời tăng hiệu suất thủy lực và giảm nguy cơ xâm thực khi bơm hoạt động liên tục.
Tùy thuộc vào môi trường làm việc, cánh bơm có thể được chế tạo từ các vật liệu sau:
Gang xám hoặc gang cầu: phù hợp với nước sạch, nước sinh hoạt, có chi phí thấp và độ bền cơ học tốt
Đồng hoặc hợp kim đồng: kháng ăn mòn nhẹ, thường dùng trong hệ thống nước nóng
Inox 304 hoặc 316: chống ăn mòn tốt, sử dụng cho nước biển, hóa chất nhẹ hoặc chất lỏng ăn mòn
Vật liệu được lựa chọn tùy theo nhiệt độ, tính chất hóa học của chất lỏng và yêu cầu vận hành thực tế.
Cánh bơm được thiết kế với số lượng cánh từ 5 đến 7 cánh, bố trí đều theo dạng xoắn ốc để tận dụng hiệu quả lực ly tâm tạo ra bởi chuyển động quay.
Góc nghiêng của cánh được tính toán theo công thức thủy lực nhằm:
Tăng gia tốc dòng chất lỏng
Giảm ma sát thủy lực nội bộ
Tối ưu hóa cột áp và lưu lượng theo thiết kế
Góc cánh được uốn cong nhẹ để hạn chế hiện tượng xâm thực và bảo vệ ổ trục, phớt cơ khí trong quá trình vận hành kéo dài.

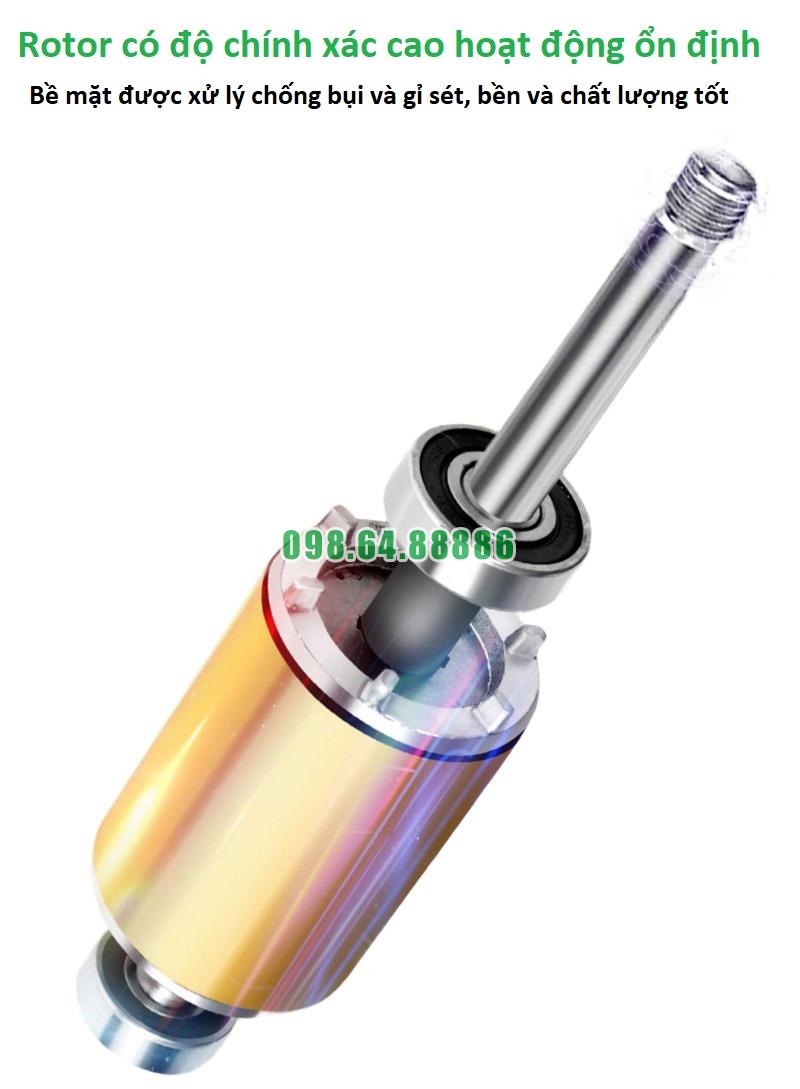

Cánh bơm được gắn cố định vào trục chính thông qua mối ghép then và ê-cu siết, đảm bảo truyền mô-men xoắn từ motor đến cánh bơm một cách chính xác, không bị trượt trong quá trình hoạt động.
Thiết kế này còn giúp dễ tháo rời khi cần kiểm tra, bảo trì hoặc thay thế cánh bơm.
Nhờ cấu trúc hình học chính xác, cánh bơm tạo ra dòng chất lỏng chuyển động xoáy đều, ổn định, hạn chế rung động và tiếng ồn. Tốc độ dòng chảy được phân bố đồng đều giúp bảo vệ toàn bộ hệ thống đường ống và các thiết bị nối tiếp.

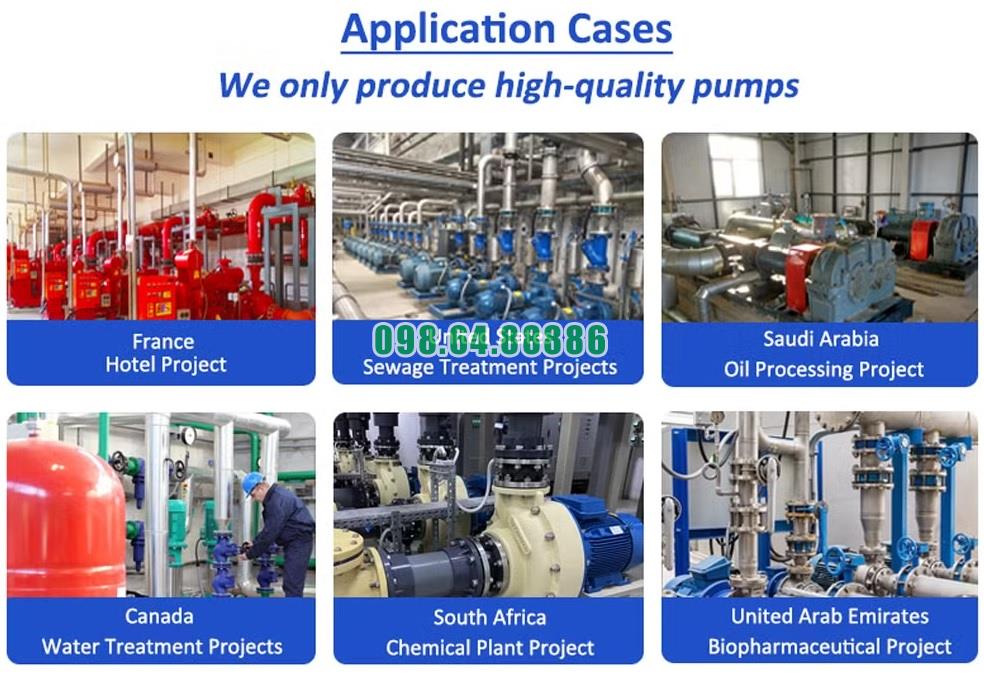

Thiết kế này đặc biệt phù hợp với:
Hệ thống cấp nước dân dụng và công nghiệp
Hệ thống tăng áp
Tuần hoàn nước nóng hoặc lạnh
PCCC và hệ thống HVAC
Buồng bơm là khu vực trung tâm trong thân bơm, nơi xảy ra quá trình hút, tạo áp và đẩy chất lỏng. Đây là phần tiếp giáp trực tiếp với cánh bơm, và cũng là nơi chịu tác động trực tiếp của áp suất chất lỏng khi vận hành.
Trong model ISG65-125 và IRG65-125, buồng bơm được thiết kế dạng tròn xoắn ốc (volute) tích hợp thẳng vào thân bơm, nằm chính giữa trục bơm và kết nối với cửa hút ở dưới và cửa đẩy ở phía bên.
Buồng bơm có dạng xoắn ốc mở rộng đều, cho phép chuyển đổi hiệu quả vận tốc dòng chảy thành áp suất khi chất lỏng rời khỏi cánh bơm.
Thiết kế này giúp:
Giảm tổn thất năng lượng do xoáy ngược
Ổn định dòng chảy khi ra cửa xả
Giảm rung, giảm áp lực va đập lên thân bơm
Buồng volute được định hình chính xác bằng phương pháp đúc hoặc gia công CNC để đảm bảo dòng chất lỏng không bị gián đoạn hoặc chia tách.
Vỏ buồng bơm (Pump Casing)
Là lớp bảo vệ bên ngoài buồng bơm, có dạng vỏ xoắn, thường làm từ gang hoặc inox, chịu được áp lực lớn và ngăn rò rỉ.
Cánh bơm (Impeller)
Nằm ở tâm buồng bơm, quay đồng tâm với trục. Khi quay tạo lực ly tâm, đẩy chất lỏng ra chu vi. Cánh có dạng kín (closed impeller) giúp tăng hiệu suất và giới hạn rò rỉ ngược.
Họng hút (Suction Port)
Nằm ở dưới đáy bơm, hướng thẳng vào tâm cánh bơm, giúp chất lỏng dễ dàng bị hút vào. Thiết kế đồng trục giúp tránh thất thoát áp lực.
Họng đẩy (Discharge Port)
Nằm ở phía thân bên của buồng bơm, là nơi chất lỏng thoát ra sau khi đã được gia tốc trong buồng. Có thể kết nối trực tiếp với đường ống xả.
Vòng chống mài mòn (Wear Ring)
Làm bằng thép tôi hoặc đồng, lắp giữa cánh bơm và buồng bơm, giúp giảm ma sát và bảo vệ bề mặt khỏi mài mòn lâu dài.
Khe hở hướng dòng
Là khoảng không gian nhỏ giữa cánh bơm và vỏ buồng bơm, giúp định hướng chất lỏng trong quá trình tăng áp, tránh dòng xoáy ngược.
Gang xám hoặc gang cầu: sử dụng phổ biến cho nước sạch và nước công nghiệp thông thường.
Inox 304/316: dùng cho môi trường có hóa chất, nước muối, hoặc nhiệt độ cao.
Sơn phủ epoxy bên trong: giúp chống ăn mòn, kéo dài tuổi thọ buồng bơm khi làm việc với nước lẫn tạp chất hoặc độ pH không trung tính.

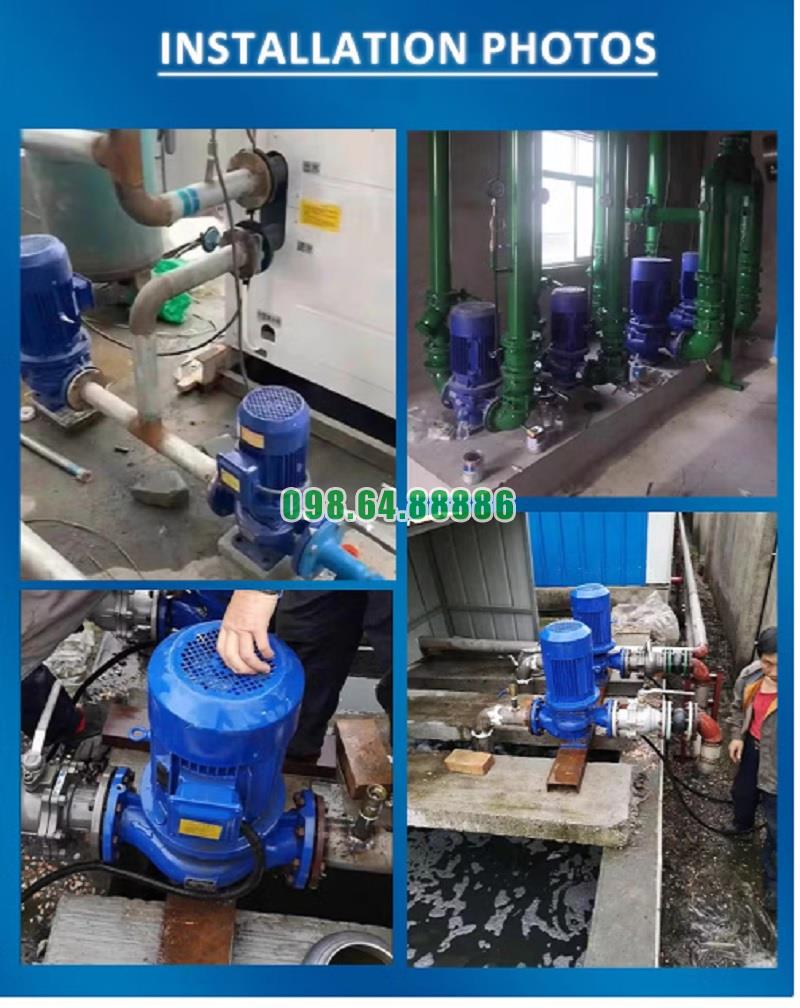

Đồng trục thẳng đứng, giúp tiết kiệm diện tích lắp đặt và tối ưu dòng chảy từ dưới lên trên.
Buồng bơm tích hợp chắc chắn, giảm rò rỉ và tăng hiệu quả truyền động.
Khả năng tháo lắp thuận tiện khi bảo trì, nhờ thiết kế dạng rút từ trên xuống mà không cần tháo hệ thống đường ống

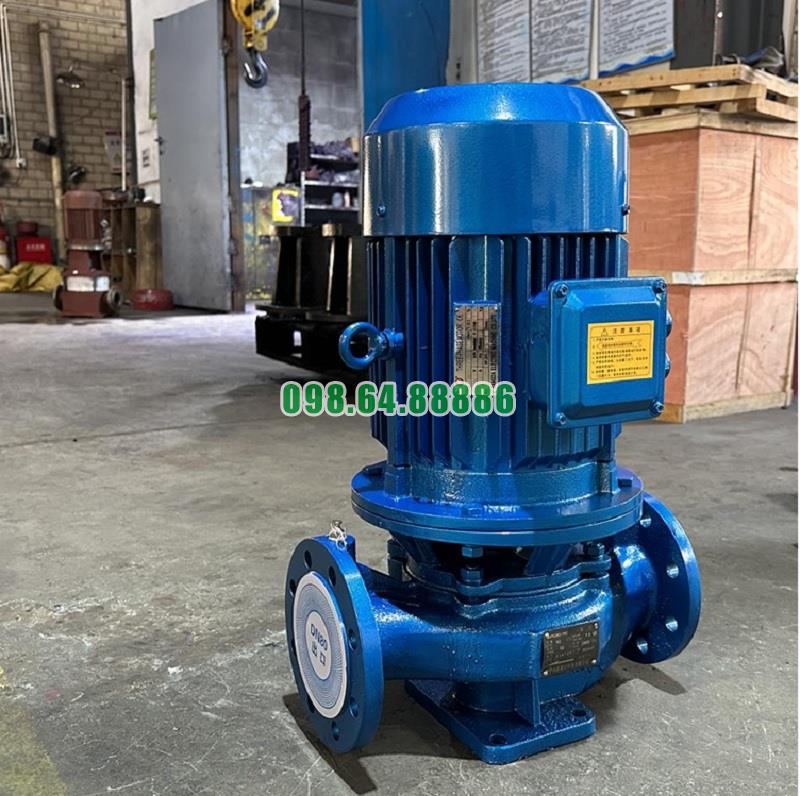

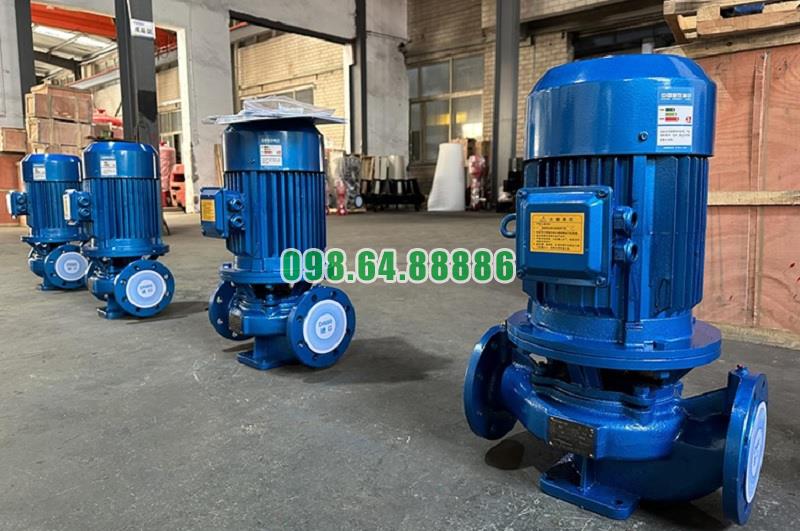

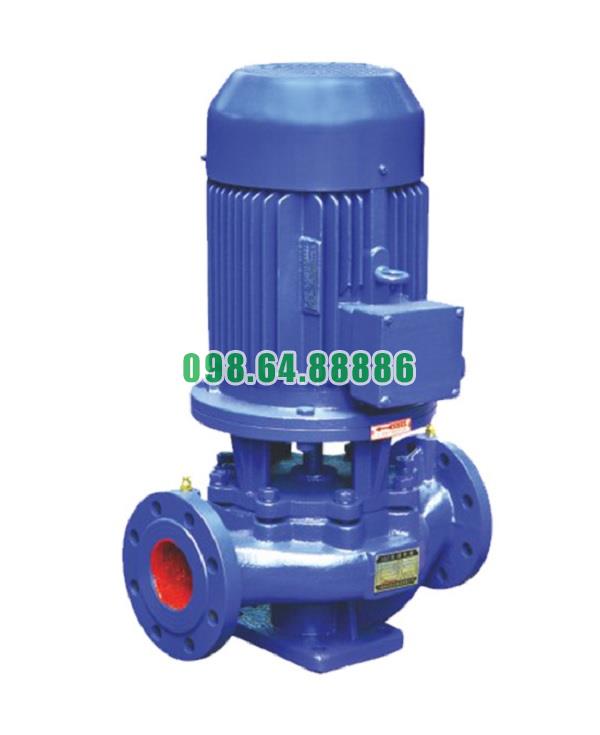

Bơm đồng trục thẳng đứng, bơm ly tâm, đường ống ISG65-125, IRG65-125 3kw
7.516.800 VND
